Hioki SW1002 Tester akumulatorów i baterii

Hioki SW1002 Tester akumulatorów i baterii

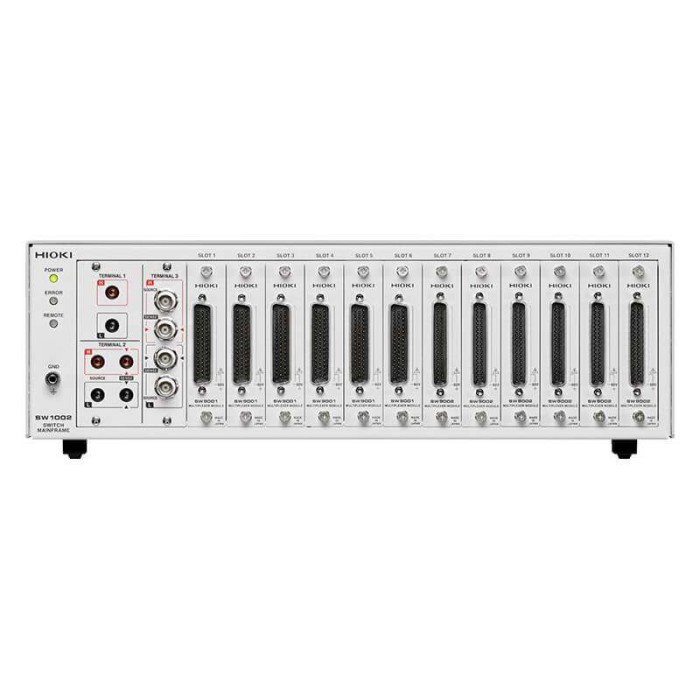

Model SW1002 stanowi centralną jednostkę przełączającą do współpracy z modułami multipleksera SW9001 lub SW9002, co umożliwia szybką analizę baterii w trybie wielokanałowym. Umożliwia podłączenie do dwóch urządzeń do testowania baterii, co pozwala na pomiar napięcia OCV, wewnętrznej rezystancji oraz potencjału zewnętrznego ogniw. Przełącznik jest idealnym rozwiązaniem dla specjalistów potrzebujących sprawdzenia parametrów akumulatorów w różnych aplikacjach.

Najważniejsze cechy produktu

Wielokanałowe testowanie baterii to kluczowy atut tego urządzenia, które jest wyposażone w szereg funkcji gwarantujących precyzję pomiaru. Dzięki zastosowaniu zaawansowanej technologii można bez trudu analizować różnorodne parametry ogniw, niezbędne w codziennych zastosowaniach przemysłowych jak i dla entuzjastów elektroniki.

Model SW1002 oferuje:

• Możliwość przełączania między funkcjami woltomierza a testerem baterii podczas jednoczesnych pomiarów.
• Maksymalnie 264 kanały w konfiguracji 2-przewodowej oraz do 72 kanałów w konfiguracji 4-stykowej.
• Przyjazny w projektowaniu obwód do pomiarów impedancji, co minimalizuje błędy między kanałami (efekt: 0,01% f.s. [*1]).
• Pomiar napięcia OCV, rezystancji wewnętrznej oraz potencjału zewnętrznego ogniw akumulatorów.
• Możliwość pomiaru modułów akumulatorowych do 60 V DC.

*1: Dla BT4560 przy zakresie 100 mΩ, pomiary R oraz częstotliwość pomiaru 1 kHz.

**Uwaga:** Moduły multipleksera są sprzedawane oddzielnie od ramy głównej przełącznika SW1001/SW1002.

Funkcjonalność i wszechstronność

Model SW1002 umożliwia wielokanałowe testy, które obejmują szereg istotnych funkcji zapewniających wysoką dokładność pomiarów. Połączenie ze sprzętem pomiarowym pozwala na analizę OCV (napięcia obwodu otwartego), wewnętrznej rezystancji, impedancji przy niskich częstotliwościach oraz wykresu Cole-Cole. Dzięki takiej kombinacji można zmierzyć różne parametry jednocześnie, co oszczędza czas i zwiększa efektywność pracy.

Urządzenie można momentalnie podłączyć do dwóch różnych przyrządów pomiarowych, co pozwala na użycie go do różnorodnych zastosowań.

Co więcej, obsługuje ono specjalną aplikację komputerową, która ułatwia przeprowadzanie pomiarów oraz analizy danych. Jest to świetni sposób na uzyskanie pełniejszego obrazu jakości akumulatorów w czasie rzeczywistym.

Konstrukcja obwodu do pomiarów impedancji zmniejsza wpływ zakłóceń, co pozwala uzyskać bardziej precyzyjne wyniki pomiarów. Sygnały detekcyjne są odseparowane od źródła prądowego, co nowatorsko eliminuje problemy pomiarowe.

Model SW1002 współpracuje z dwoma rodzajami modułów multipleksera, które charakteryzują się różnymi możliwościami:

• Moduł multipleksera SW9001: Obsługuje zarówno konfiguracje 2-przewodowe, jak i 4-przewodowe. Przełączanie kanałów zajmuje tylko 11 ms (wyłączając czas komunikacji, przetwarzania poleceń i odbicia styku).
• Moduł multipleksera SW9002: Umożliwia konfigurację pary 4-stykowej do zastosowania z modelami BT4560 oraz IM3590. Możliwość także pomiaru 2-przewodowego (tylko Sense). Przełączanie kanałów również zajmuje w tym przypadku 11 ms.

Inteligentne zarządzanie pomiarem

Funkcja transmisji poleceń komunikacyjnych pozwala na redukcję liczby niezbędnych portów do podłączenia. Tradycyjnie jedno urządzenie pomiarowe wymaga dwóch portów: do przełącznika oraz do testera, jednak dzięki nowoczesnej technologii SW1002, polecenia sterujące mogą być przesyłane z komputera do przyrządu pomiarowego, co zmienia sposób organizacji pomiarów w efektywny sposób.

Dodatkowo, funkcja skanowania umożliwia zsynchronizowane przełączanie kanałów i pomiary na podstawie zapisanej listy, co znacząco zwiększa wydajność. Dzięki temu możliwe jest ciągłe monitorowanie i analiza wyników.

Pomiar impedancji AC na różnych częstotliwościach pozwala również na identyfikację potencjalnych problemów z ogniwami, co jest kluczowe dla zachowania ich efektywności i długowieczności. Przykładowo, analiza impedancji przy niskich częstotliwościach może ujawnić usterki związane z reakcjami elektrod.

Podsumowując, Hioki SW1002 Tester akumulatorów i baterii to zaawansowane urządzenie, które znajduje zastosowanie zarówno w przemyśle, jak i w dokonaniach akademickich, stanowiąc nieocenioną pomoc w badaniach i monitoringu akumulatorów.
