Hioki SW1001 Tester akumulatorów i baterii

Hioki SW1001 Tester akumulatorów i baterii

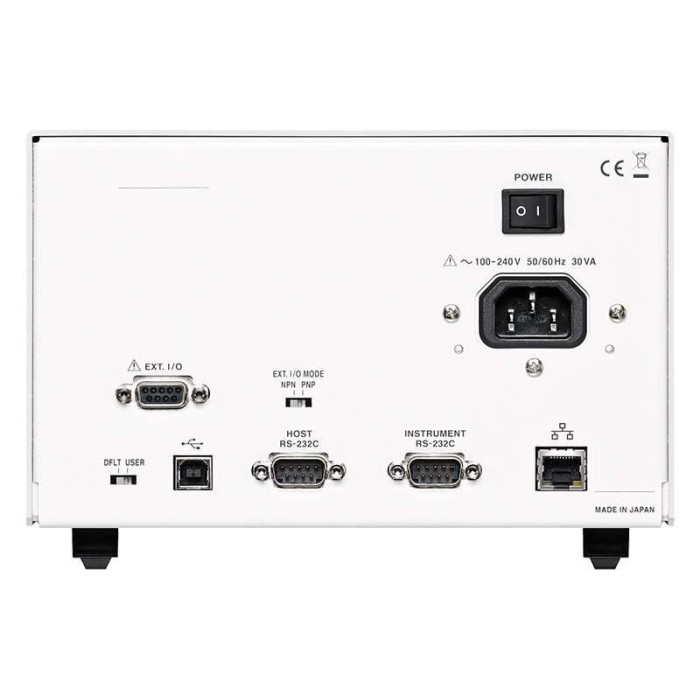

SW1001 to nowoczesna rama przełącznika, która pozwala na pomieszczenie do 3 modułów multipleksera SW9001 lub SW9002, co umożliwia ekspresowe, wielokanałowe testowanie akumulatorów. Możliwość podłączenia do dwóch urządzeń do testowania baterii umożliwia przeprowadzenie różnorodnych pomiarów, takich jak OCV, opór wewnętrzny oraz potencjał zewnętrzny ogniw.

Innowacyjne funkcje pomiarowe

W połączeniu z przyrządami do testowania baterii, Hioki SW1001 daje możliwość dokładnego pomiaru OCV (napięcia obwodu otwartego) ogniw, analizując nie tylko opór wewnętrzny, ale również charakterystykę impedancji w niskich częstotliwościach oraz potencjał zewnętrzny na wielu kanałach jednocześnie. Dzięki temu użytkownicy mają dostęp do kompleksowych danych dotyczących stanu ich baterii.

Wysoka wydajność i wszechstronność

Pomiar baterii jest wspierany przez dedykowaną aplikację na komputer PC, co ułatwia zarządzanie danymi i analizę wyników. Dodatkowo, konstrukcja obwodu pomiarów impedancji zminimalizowała wpływ sygnału detekcji poprzez oddzielenie źródła od czujnika i anulowanie strumienia magnetycznego AC.

W ofercie znajdują się dwa rodzaje modułów multipleksera, które rozszerzają możliwości SW1001. Moduł SW9001 obsługuje zarówno konfiguracje 2-przewodowe, jak i 4-przewodowe, z szybkim przełączaniem kanałów do 11 ms. Z kolei moduł SW9002, przeznaczony do pracy z systemami BT4560 oraz IM3590, umożliwia również pomiar w konfiguracji 2-przewodowej.

Funkcjonalność transmisji poleceń komunikacyjnych w SW1001 znacznie upraszcza obsługę przyrządów – możliwość przesyłania komend sterujących z jednego portu do obu urządzeń pomiarowych znacznie ułatwia proces testowania. Dzięki funkcji skanowania użytkownicy mogą zautomatyzować proces testowania, co przyspiesza analizę stanu akumulatorów.

Obsługa profili impedancji AC na różnych częstotliwościach to kolejny atut tego testeru, który pozwala na skuteczne diagnozowanie problemów z ogniwami. Możliwość identyfikowania defektów oraz badania ich przyczyn, a także obserwowania wpływu na parametry ogniw akumulatorów, czyni Hioki SW1001 niezastąpionym narzędziem w laboratoriach badawczych oraz w przemyśle.

Najważniejsze cechy:

• Przełączanie między woltomierzem a testerem baterii podczas testowania
• SW1001: maks. 66 kanałów (2-przewodowy) do maks. 18 kanałów (para 4-stykowa)
• Przyjazny w projektowaniu obwód do pomiarów impedancji, który minimalizuje błędy między kanałami (efekt: 0,01% f.s. [*1])
• Do pomiaru OCV, pomiaru rezystancji wewnętrznej i pomiaru potencjału zewnętrznego ogniw akumulatora
• Pomiar modułów akumulatorowych do 60 V DC

*1: Dla BT4560 zakres 100 mΩ, pomiary R i częstotliwość pomiaru 1 kHz

**Uwaga:** Moduły multipleksera nie są dołączone do ramy głównej przełącznika SW1001/SW1002. Moduły należy zakupić oddzielnie.
