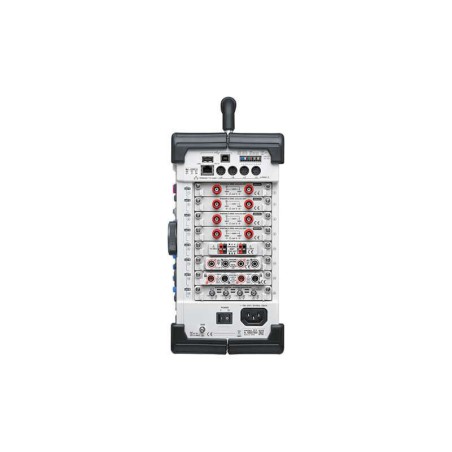

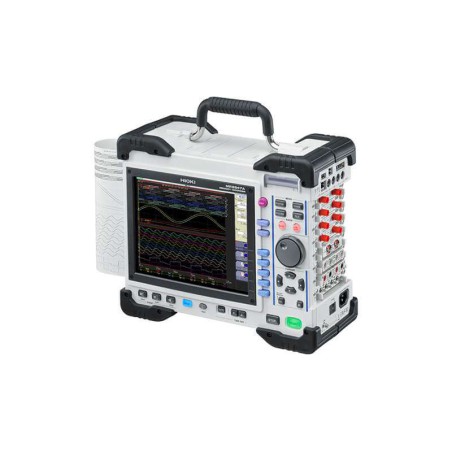

Hioki rejestrator napięcia MR8847A

Hioki rejestrator napięcia MR8847A

Hioki Memory HiCorders to zaawansowane urządzenia do monitorowania i rejestracji przebiegów, które mają zdolność jednoczesnego mierzenia różnych zjawisk fizycznych, w tym napięcia, prądu, temperatury, wibracji, przyspieszenia oraz obrotu. Wszystko to możliwe dzięki pełnej izolacji pomiędzy kanałami oraz ich izolacji od podłoża. Model MR8847A charakteryzuje się próbkowaniem 20 MS/s (*1), 32 izolowanymi kanałami oraz maksymalnym napięciem wejściowym wynoszącym 1000 V. Jego solidna konstrukcja sprawia, że jest gotowy do pracy w trudnych warunkach, takich jak podstacje transformatorowe, tereny kolejowe czy zakłady przemysłowe.

Zastosowanie Hioki MR8847A w generowaniu sygnałów

Model MR8847A łączy funkcje generatora funkcyjnego, generatora przebiegów arbitralnych oraz rejestratora przebiegów. Umożliwia elastyczne monitorowanie przebiegów poprzez zmianę amplitudy oraz częstotliwości sygnału. Użytkownik ma również możliwość programowania różnych przebiegów w konkretnej kolejności oraz dostosowywania warunków testowych.

Główne funkcje i cechy MR8847A

Urządzenie wyróżnia się różnorodnymi funkcjami, które obejmują:

• Obsługę szerokiego zakresu pomiarów przy użyciu 17 wtykowych modułów.
• Możliwość generowania i rejestrowania sygnałów w jednym urządzeniu.
• Bezpośrednie testowanie napięcia wejściowego do 1000 V.
• Wysoka prędkość próbkowania do 20 MS/s (*1) z pełną izolacją wejść.
• 32 kanały analogowe oraz 16 kanałów logicznych, a także rozszerzenie do 20 kanałów analogowych i 64 kanałów logicznych.
• Szybkie próbkowanie z funkcjonalnością oceny kształtu fali.
• Odporna na zabrudzenia konstrukcja, przystosowana do trudnych warunków pracy.
• Duże, olejoodporne przyciski dla łatwej obsługi.
• System wsuwania papieru oraz konfigurowania za pomocą jednego dotknięcia, a także szybkie drukowanie z prędkością 50 mm/s.

*1: Gdy są zainstalowane moduły U8975, U8977, U8978, maksymalna prędkość próbkowania wynosi 10 MS/s.

Nr modelu (kod zamówienia)

• MR8847-51: Maks. 32 kanały, pamięć 64 MW, tylko jednostka główna.
• MR8847-52: Maks. 32 kanały, 256 MW pamięci, tylko jednostka główna.
• MR8847-53: Maks. 32 kanały, 512 MW pamięci, tylko jednostka główna.

Uwaga: Jednostka główna MR8847-51/-52/-53 nie działa samodzielnie. Wymaga obecności jednego lub więcej opcjonalnych modułów wejściowych.

Cechy i zastosowania

Wsparcie dla 17 modułów sprawia, że MR8847A jest idealnym narzędziem do różnorodnych zastosowań pomiarowych. W odpowiedzi na rosnące potrzeby rynku, Hioki wprowadziło nowe, wydajne moduły, które pozwalają na szybsze i bardziej precyzyjne pomiary.

Test falownika / zasilacza UPS

• Ocena działania przy wahaniach obciążenia.
• Weryfikacja przełączeń UPS.

Monitor zasilania i rejestrator

• Identyfikacja wahań mocy podczas włączania/wyłączania zasilania oraz w warunkach zmiennego obciążenia.
• Dane dotyczące długoterminowych wahań mocy.

Symulacja sterowania

• Generowanie sygnału wyjściowego dla różnych typów sygnałów czujnikowych.
• Symulacja wyjścia dla akumulatorów samochodowych 12 V DC.

Testy wibracyjne / wytrzymałościowe

• Analiza związku między działaniem silnika a wibracjami.
• Weryfikacja trwałości sprzętu.

Szybki, 32-kanałowy rejestrator pamięci 20 MS/s (*1)

MR8847A umożliwia jednoczesne pomiary wielokanałowe z szybkim próbkowaniem wszystkich kanałów z prędkością 20 MS/s (*1), co umożliwia dokładne rejestrowanie nagłych zjawisk i anomalii. Izolacja kanałów zapewnia bezpieczne i precyzyjne pomiary różnic potencjałów.

Generowanie i nagrywanie w jednym urządzeniu / ARBITRARY WAVEFORM GENERATOR UNIT U8793

Funkcjonalność MR8847A obejmuje tryb generatora funkcyjnego oraz tryb pomiarów, co ułatwia monitorowanie sygnałów w zmieniających się warunkach testowych. Oprogramowanie SF8000 usprawnia proces tworzenia wzorów oraz obliczeń.

Bezpośrednie wprowadzanie wysokiego napięcia bez sondy różnicowej / HIGH VOLTAGE UNIT U8974

Użytkownicy mogą wprowadzać napięcie do 1000 V DC oraz 700 V AC bez konieczności korzystania z sond różnicowych, co znacznie upraszcza proces pomiaru.

Wejścia logiczne do 64 kanałów

Model MR8847A oferuje 16 wbudowanych kanałów logicznych z możliwością rozszerzenia do 64 kanałów, co pozwala na równoczesne rejestrowanie i wizualizowanie przebiegów na jednym ekranie. Umożliwia to dokładne pomiary czasowe oraz rejestrację do 20 kanałów analogowych.

Funkcja analizy FFT

Urządzenie ma zdolność do przeprowadzania analizy jedno- oraz dwusygnałowej FFT, a także analizy oktawowej, co czyni je idealnym narzędziem dla akustyków oraz inżynierów dźwięku.

REJESTRATOR X-Y

MR8847A pozwala na zapisywanie danych w formie cyfrowej, co eliminuje potrzebę przechowywania papierowych zapisów. Funkcjonalność sterowania piórem umożliwia wybiórcze rejestrowanie istotnych danych, a urządzenie z powodzeniem zastępuje tradycyjne mechaniczne rejestratory piórkowe.

Określanie jakości przebiegu

Funkcja oceny kształtu fali monitoruje, czy sygnał wykracza poza zdefiniowane parametry, co ułatwia ocenę jakości przekazywanych sygnałów, które mogą być trudne do zanalizowania. Model MR8847A został wyposażony w zaawansowane funkcje analizy dla przebiegów FFT oraz X-Y.
