Hioki rejestrator napięcia MR8740T

Hioki rejestrator napięcia MR8740T

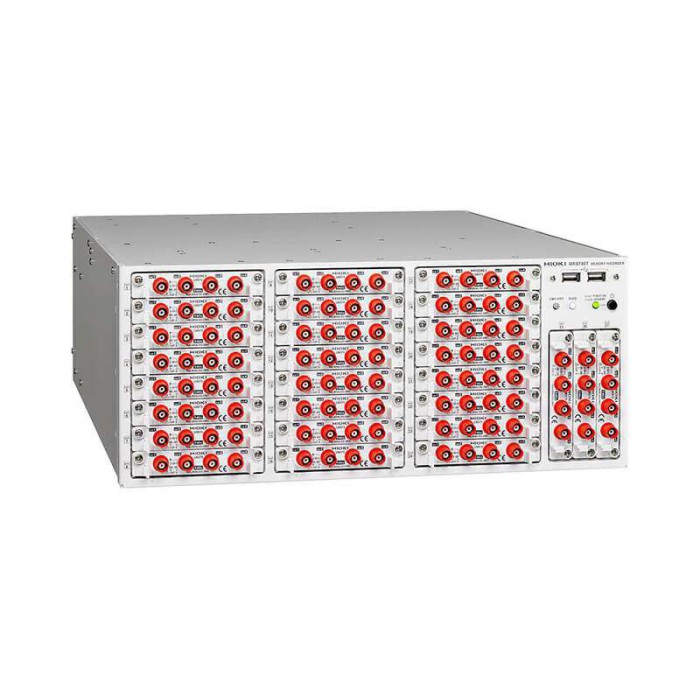

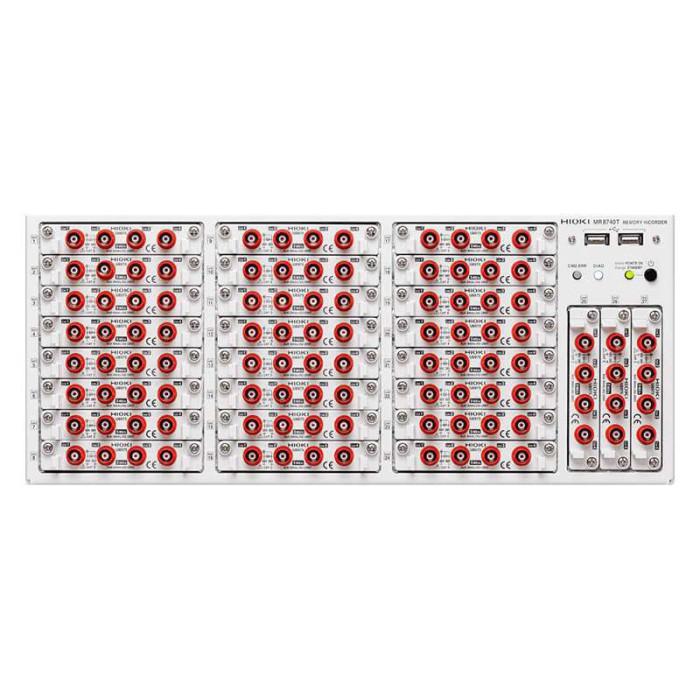

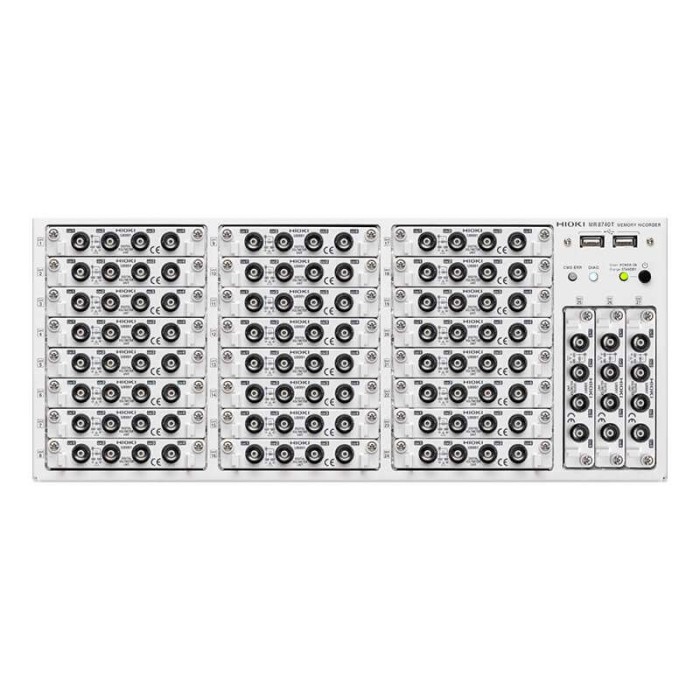

MR8740T (MR8740-50) to montowany w stelażu system akwizycji danych, oferujący szybkie, wielokanałowe pomiary na maksymalnie 108 kanałach. Funkcjonalność generowania symulowanych sygnałów oraz jednoczesne nagrywanie dzięki jednostkom wejściowym typu plug-and-play, czynią ten rejestrator idealnym narzędziem do oceny urządzeń o wielu sygnałach, takich jak elektroniczne jednostki sterujące pojazdów (ECU). Jego zaawansowane możliwości umożliwiają przeprowadzanie kompleksowych testów i symulacji w różnych zastosowaniach przemysłowych.

Najbardziej wyróżniające cechy

Dokładność oraz efektywność pomiarów są istotnymi atutami Hioki rejestratora napięcia MR8740T. Może być wykorzystywany w różnorodnych aplikacjach, usprawniając proces testowania i analizy:

• Świetnie sprawdza się w wielopunktowej kontroli płyt o wysokiej wydajności, takich jak ECU.
• 108-kanałowe wejście analogowe, obejmujące 96 kanałów analogowych oraz 48 kanałów logicznych.
• Znaczące skrócenie czasu zapisu na nośniku zewnętrznym, nawet do 1/100 w porównaniu do tradycyjnych metod.
• Jednoczesne próbkowanie 20 MS/s na wszystkich kanałach.
• Bezpieczeństwo pomiarów dzięki izolacji wszystkich wejść analogowych.
• Obsługa monitorów 4K, co umożliwia wyświetlanie wielu przebiegów bez jakichkolwiek zakłóceń.
• Możliwość pomiaru 4 kanałów za pomocą jednej jednostki (4-kanałowa jednostka analogowa U8975, 4-kanałowa jednostka DVM U8991).
• Generacja stałego napięcia, stałego prądu i symulowanej rezystancji (generator VIR U8794).

Numer modelu (kod zamówienia)

• MR8740-50
• Maks. 108ch, pamięć 1GW, tylko jednostka główna.

*Uwaga:* Do jednostki głównej wymagane są specjalne opcje, takie jak jednostka wejściowa. Różne typowe opcje, takie jak przewody wejściowe, należy zakupić osobno.

Testowanie ECU

Jednostki ECU są podłączone do licznych czujników, co czyni MR8740T idealnym rozwiązaniem do symulacji tych elementów. Przy współpracy z generatorem sygnału możliwe jest przeprowadzenie kompleksowego testu. Możliwość jednoczesnego pomiaru wyników symulacji pozwala na efektywne wykorzystanie jednego urządzenia do wszystkich etapów – od generowania sygnału, aż po pomiar. Dodatkowo, U8794 VIR GENERATOR UNIT zapewnia wyjście rezystancyjne, co umożliwia testowanie obwodu termistora.

Idealny do testowania wymagającego symulowanych sygnałów

Jako narzędzie do testowania ECU, Hioki rejestrator napięcia MR8740T generuje symulowane sygnały z różnych czujników. Jest to kluczowy element w procesach testowania części elektronicznych oraz konserwacji sprzętu. Możliwości tego urządzenia umożliwiają rejestrowanie sygnałów z różnorodnych czujników, co jest niezbędne do analizy przepływu powietrza, przepustnicy, momentu obrotowego, prędkości, wibracji, wilgotności oraz wielu innych parametrów.
