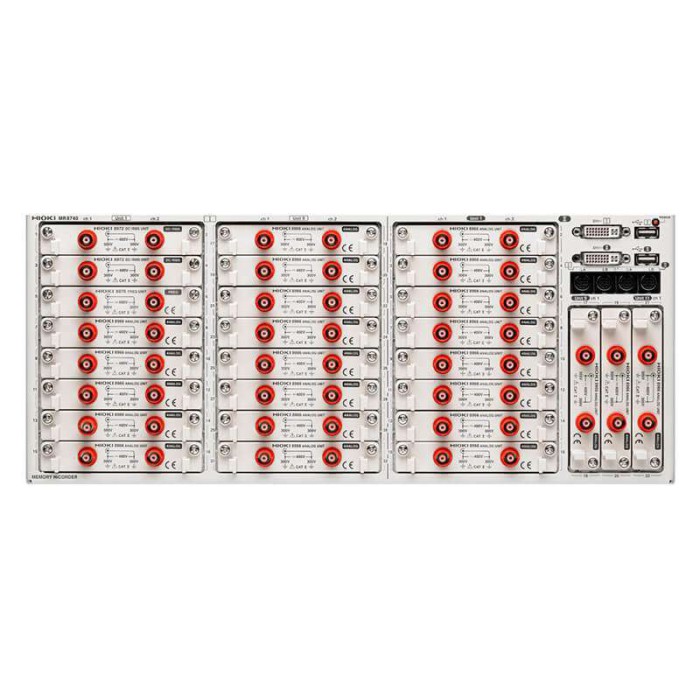

Hioki rejestrator napięcia MR8740

**Gwarancja dokładności:** 1 rok



Liczba jednostek wejściowych	Maks. 27 gniazd
Liczba kanałów	[Przy użyciu U8975] Maks. 108-kanałowy analogowy lub 96-kanałowy analogowy + 48-kanałowy logiczny (w połączeniu z U8975 + 8973) [Korzystanie z 8966] Maks. 54-kanałowy analogowy lub 48-kanałowy analogowy + 48-kanałowy logiczny (w połączeniu z 8966 + 8973) *Jednostka logiczna 8973 jest ograniczona do slotów od 25 do 27, do 3 jednostek. *Kanały jednostki analogowej są odizolowane od siebie i od obudowy. Kanały jednostki logicznej mają wspólne GND z obudową.
Zakresy pomiarowe	100 mV do 400 V f.s., 12 zakresów, rozdzielczość: 1/2000 zakresu (przy użyciu 8966) 4 V do 200 V f.s., 6 zakresów, rozdzielczość: 1/32000 zakresu (przy użyciu U8975) 100 mV do 1000 V f.s., 5 zakresów, rozdzielczość: 1/1000 000 zakresu (przy użyciu MR8990) 1 V, 10 V, 100 V f.s., 3 zakresy, rozdzielczość: 1/1000 000 zakresu (przy użyciu U8991)
Maks. dopuszczalne wejście	400 V DC (w przypadku korzystania z 8966; górna granica napięcia, które może być przyłożone między zaciskami wejściowymi bez uszkodzenia)
Maks. napięcie znamionowe uziemienia	300 V AC/DC (wejście i urządzenie są izolowane; między kanałami wejściowymi i obudową; górna granica napięcia, które może być przyłożone między kanałami wejściowymi bez uszkodzenia)
Charakterystyka częstotliwościowa	DC do 5 MHz (-3 dB, przy użyciu 8966)
Maks. prędkość próbkowania	20 MS/s, wszystkie ch jednocześnie, próbkowanie zewnętrzne: 10 MS/s
Funkcje pomiarowe	Pamięć (szybkie nagrywanie)
Pojemność pamięci	Łącznie 1 G zainstalowanego słowa, 16 MW/kanał (przy użyciu 8966), 8 MW/kanał (przy użyciu U8975 lub MR8990), 4 MW/kanał (przy użyciu U8991)
Pamięć wewnętrzna	DYSK SSD 480 GB
Pamięć wymienna	Pamięć USB ×8
Wyjście monitora	VGA, HDMI, Display Port, zalecana rozdzielczość 1920 × 1080 punktów lub więcej
Interfejsy zewnętrzne	[LAN] 1000 BASE-T, 100 BASE-TX, 10 BASE-TX (2 porty) (obsługa DHCP i DNS, serwer FTP/zgodny, serwer HTTP) [USB] Gniazdo USB 3.0 serii A × 4, USB 2.0 × 4
Zasilanie	100 do 240 V AC, 50/60 Hz (maks. 400 VA)
Wymiary i masa	426 mm (16,77 cala)W × 177 mm (6,97 cala)H × 505 mm (19,88 cala)D, 14,0 kg (493,8 uncji) (tylko jednostka główna)
Dołączone akcesoria	Przewód zasilający ×1, skrócona instrukcja obsługi (broszura) ×1, instrukcja obsługi (wydanie szczegółowe) (CD-R) ×1, dysk z aplikacjami (CD-R) ×1, pusty panel (tylko puste gniazdo), osprzęt do montażu w szafie typu rack

Nośniki pamięci (1)

* Karta CF zawiera adapter karty PC.

* Należy używać wyłącznie nośników pamięci sprzedawanych przez firmę HIOKI. Kompatybilność i wydajność nośników pamięci innych producentów nie jest gwarantowana. Odczyt lub zapis danych na takich nośnikach może być niemożliwy.

DYSK USB Z4006

16 GB, długa żywotność, niezawodna pamięć flash SLC

Oprogramowanie PC (1)

PROCESOR WAVE 9335



- Dla pamięci HiCorder

- Konwersja danych, drukowanie i wyświetlanie przebiegów

Kabel wyjściowy (2)

* W celu uzyskania informacji o złączach obsługujących model MR8791 należy skontaktować się z lokalnym dystrybutorem HIOKI.

KABEL POŁĄCZENIOWY L9795-01

Maks. napięcie znamionowe do uziemienia: 33 Vrms AC lub 70 V DC, SMB do zacisku krokodylkowego, długość 1,5 m (4,92 ft)

KABEL POŁĄCZENIOWY L9795-02

Maks. napięcie znamionowe do uziemienia: 33 Vrms AC lub 70 V DC, SMB do zacisku BNC, długość 1,5 m (4,92 ft)

Moduły wejściowe (15)

* Przewody wejściowe nie wchodzą w skład zestawu. Należy je zakupić osobno.

* Uwaga: Jednostka prądowa 8971 Maks. 4 moduły mogą być zainstalowane w MR8740-50

* Uwaga: Moduł logiczny 8973 Maks. do 3 modułów (tylko gniazda 25 do 27)

WOLTOMIERZ CYFROWY MR8990



Do minutowego pomiaru napięcia

Maks. Rozdzielczość 0,1 μV

Próbkowanie 500 razy/s

JEDNOSTKA ODKSZTAŁCENIA U8969



- 2 ch, przyspieszenie, obciążenie, ciśnienie lub odkształcenie

- Konwerter tensometryczny amp

JEDNOSTKA WYSOKIEGO NAPIĘCIA U8974



2-kanałowy, wejście wysokonapięciowe

Maks. 1000 VDC, 700 VAC rms

Szerokość pasma od DC do 100 kHz

4-KANAŁOWY MODUŁ ANALOGOWY U8975



4-kanałowy

Szerokość pasma od DC do 2 MHz

3-KANAŁOWA JEDNOSTKA PRĄDOWA U8977



3-kanałowy, pomiar prądu

Szerokość pasma od DC do 2 MHz

4-KANAŁOWA JEDNOSTKA ANALOGOWA U8978



4-kanałowe przebiegi chwilowe

Szerokość pasma od DC do 2 MHz

JEDNOSTKA ŁADUJĄCA U8979



・ Pomiar przebiegów przyspieszenia w 2 kanałach

・ Odbiór przyspieszenia typu wyjścia ładowania

・ Wbudowany przedwzmacniacz do pomiaru przyspieszenia

WOLTOMIERZ CYFROWY U8991



Do pomiaru napięcia minutowego

・ Wysoka dokładność ± 0,02% i bardzo wysoka rozdzielczość 6 1/2 cyfry

Próbkowanie 50 razy/s

JEDNOSTKA ANALOGOWA 8966



- 2-kanałowe, natychmiastowe przebiegi

- Szerokość pasma od DC do 5 MHz

TEMP UNIT 8967



- 2 ch, temperatura

- Wejście termopary

JEDNOSTKA WYSOKIEJ ROZDZIELCZOŚCI 8968



- 2-kanałowy pomiar o wysokiej rozdzielczości

- Szerokość pasma od DC do 100 kHz

FREQ UNIT 8970



- 2-kanałowy, obrót, częstotliwość

- DC do 100 kHz

JEDNOSTKA PRĄDOWA 8971



- 2 ch, pomiar prądu

- Szerokość pasma od DC do 100 kHz

- Bezpośrednie połączenie z czujnikami prądu

JEDNOSTKA PRĄDU STAŁEGO/WARTOŚCI SKUTECZNEJ 8972



- 2-kanałowy, natychmiastowy przebieg/RMS

- Szerokość pasma od DC do 400 kHz

- RMS: DC i od 30 do 100 kHz

JEDNOSTKA LOGICZNA 8973



- 16-kanałowy sygnał logiczny

- do czterech sond logicznych

Moduły wyjściowe (4)

* Przewody wejściowe nie wchodzą w skład zestawu. Należy je zakupić osobno.

* Konfiguracja ustawień za pomocą poleceń komunikacyjnych.

GENERATOR PRZEBIEGÓW MR8790



Wyjście sinusoidalne 1 Hz do 20 kHz

Wyjście ±10 V DC

4 kanały

GENERATOR IMPULSÓW MR8791



Impuls od 0,1 Hz do 20 kHz

Wyjście wzorca

8 kanałów

GENERATOR PRZEBIEGÓW ARBITRALNYCH U8793



10 mHz - 100 kHz FG

Maks. Wyjście 15 V

2 kanały

GENERATOR WIRÓW U8794



Funkcja generowania napięcia / prądu stałego

Funkcja generowania rezystancji (symulowane wyjście)

8 kanałów

SCI Monitor 4.0 (0)

HSCI-4.0-CAN FD, HSCI-4.0-SENT, HSCI-4.0-LIN

Monitory CAN, LIN i SENT o takich samych rozmiarach jak urządzenie MR8740T można nabyć w firmie Nihon System Eight Co., Ltd.. Zasilanie jest dostarczane do monitora, gdy jest on zainstalowany na MR8740T. Należy pamiętać, że nie będzie możliwe rejestrowanie ani analizowanie danych za pomocą MR8740T lub oprogramowania HIOKI. Prosimy o kontakt z Nihon System Eight w celu uzyskania dodatkowych informacji.



PRZEWÓD WEJŚCIOWY (A) (4)

* Napięcie jest ograniczone do specyfikacji używanych modułów wejściowych.

PRZEWÓD POŁĄCZENIOWY L9790

- Elastyczny przewód o średnicy 4,1 mm (0,16 cala).

- Przewód umożliwiający zasilanie napięciem do 600 V

- Długość 1,8 m (5,91 ft)

ZACISK KROKODYLKOWY L9790-01

Czerwono-czarny zestaw mocowany na końcach przewodu połączeniowego L9790

ZACISK KROKODYLKOWY 9790-02

Zestaw czerwony/czarny mocowany do końców przewodu połączeniowego L9790

KOŁEK STYKOWY 9790-03

Czerwono-czarny zestaw mocowany do końcówek przewodu połączeniowego L9790

PRZEWÓD WEJŚCIOWY (B) (3)

* Napięcie jest ograniczone do specyfikacji używanych modułów wejściowych

PRZEWÓD POŁĄCZENIOWY L9197

- φ Średnica 5,0 mm (0,20 cala)

- Przewód umożliwiający wejście do 600 V

- Długość 1,8 m (5,91 ft)

- Zawiera odłączane duże zaciski krokodylkowe

PRZEWÓD POŁĄCZENIOWY L9198

- φ 5,0 mm (0,20 cala) śr.

- Przewód umożliwiający zasilanie napięciem do 300 V

- Długość 1,7 m (5,58 ft)

- Mały zacisk krokodylkowy

ZACISK KROKODYLKOWY L9243

Mocowany do końcówki kabla z wtyczką bananową, czerwony/czarny: 1 sztuka, długość 185 mm (7,28 cala), CAT II 1000 V

PRZEWÓD WEJŚCIOWY (C) (2)

* Ta sonda nie rozszerza maksymalnego napięcia znamionowego powyżej uziemienia izolowanego wejścia.

10:1PROBE 9665



1 kV rms maks. (500 kHz lub mniej)

Maksymalne napięcie znamionowe uziemienia zależy od jednostki wejściowej.

100:1PROBE 9666



Maks. wartość szczytowa 5 kV. (1 MHz lub mniej)

Maksymalne napięcie znamionowe do uziemienia zależy od jednostki wejściowej.

PRZEWÓD WEJŚCIOWY (D) (2)

* Napięcie uziemienia mieści się w zakresie specyfikacji tego produktu, wymagane jest również oddzielne źródło zasilania.

SONDA RÓŻNICOWA P9000



- Tylko kształt fali do wyłącznego użytku z Memory HiCorders (P9000-01) lub przełączany kształt fali / wartość RMS (P9000-02)

- Do użytku z napięciem wejściowym do 1 kV AC/DC

- Wymaga oddzielnego źródła zasilania

ZASILACZ SIECIOWY Z1008

100 V do 240 V AC

Kabel niestandardowy (0)

*Dla P9000. Należy skontaktować się z lokalnym dystrybutorem Hioki.

(1) Kabel USB zasilany z magistrali

(2) Kabel USB(A)-Micro B

(3) Kabel z 3 bolcami

PRZEWÓD WEJŚCIOWY (E) (2)

* Napięcie do uziemienia mieści się w zakresie specyfikacji tego produktu, wymagane jest również oddzielne źródło zasilania.

SONDA RÓŻNICOWA 9322



- Do 2 kV DC lub 1 kV AC

- Szerokość pasma częstotliwości do 10 MHz

ZASILACZ 9418-15

100 do 240 V AC

PRZEWÓD WEJŚCIOWY (F) (6)

* Napięcie wejściowe przez zaciski bananowe ograniczone specyfikacją napięcia odpowiedniej jednostki wejściowej.

ZESTAW KABLA PRZEDŁUŻAJĄCEGO L4931

Zwiększa długość L4930/4940, długość 1,5 m (4,92 ft)

ZESTAW KLIPSÓW KROKODYLKOWYCH L4935

Mocowany do końcówki L4930/4940, CAT IV 600 V, CAT III 1000 V

ZESTAW ZACISKÓW SZYNOWYCH L4936

Mocowany do końcówki L4930/4940, CAT III 600 V

ZESTAW ADAPTERA MAGNETYCZNEGO L4937

Mocowany do końcówki L4930/4940, CAT III 1000 V

ZESTAW KABLI POŁĄCZENIOWYCH L4940

Wtyk bananowy - wtyk bananowy, długość 1,5 m (4,92 ft), czerwony/czarny, każdy 1

ZACISK CHWYTAJĄCY L9243

Mocowany do końcówki kabla z wtyczką bananową, czerwony/czarny: 1 sztuka, długość 185 mm (7,28 cala), CAT II 1000 V

PRZEWÓD WEJŚCIOWY (G) (1)

*Dla MR8990

*Napięcie jest ograniczone do specyfikacji używanych modułów wejściowych.

PRZEWÓD TESTOWY L2200

Długość 70 cm (2,30 stopy), w zestawie odłączane duże zaciski krokodylkowe lub końcówki igłowe, CAT IV 600 V, CAT III 1000 V

Bezdotykowy pomiar napięcia (0)

Inne opcje wejścia (2)

PRZEWÓD POŁĄCZENIOWY L9217

Przewód z izolowanymi złączami BNC na obu końcach, długość 1,6 m (5,25 ft)

ADAPTER KONWERSJI 9199

Strona odbiorcza bananowa (żeńska), wyjście BNC (męskie)

Czujnik temperatury (0)

THERMOCOUPLE

*Tylko w celach informacyjnych. Należy zakupić lokalnie.

Pomiar sygnału logicznego (3)

SONDA LOGICZNA MR9321-01



- 4 izolowane kanały

- Detekcja ON/OFF napięcia AC/DC

- Duży zacisk

SONDA LOGICZNA 9320-01



- 4 kanały dla stykowych sygnałów napięciowych

- Odpowiedź 500ns

- Miniaturowy typ zacisku

SONDA LOGICZNA 9327



- 4 kanały dla stykowych sygnałów napięciowych

- Szybka odpowiedź 100ns

Do 200 A (wysoka precyzja) (6)

Do korzystania z precyzyjnego czujnika prądu wymagane jest oddzielne zasilanie (CT955x).

Do CT955x można podłączać wyłącznie czujniki z zaciskami ME15W (12-stykowymi).

Dostępny osobno KABEL KONWERSYJNY CT9900 jest wymagany do korzystania z czujnika z zaciskiem PL23 (10-stykowym).

SONDA PRĄDU AC/DC CT6841A

- Prąd stały do 2 MHz

- Prąd znamionowy 20 A AC/DC

- Funkcja automatycznej korekcji fazy

SONDA PRĄDU AC/DC CT6843A



- DC do 700 kHz

- Prąd znamionowy 200 A AC/DC

- Funkcja automatycznej korekcji fazy

CZUJNIK PRĄDU AC/DC CT6862-05



- DC do 1 MHz, dokładność ±0,05%

- Prąd znamionowy 50 A AC/DC

CZUJNIK PRĄDU AC/DC CT6863-05



- DC do 500kHz, dokładność ±0,05%

- Znamionowy 200A AC/DC

CZUJNIK PRĄDU AC/DC CT6873



- Prąd stały do 10 MHz

- Znamionowy 200 A AC/DC

CZUJNIK CĘGOWY 9272-05



- Od 1 Hz do 100 kHz, dokładność ±0,3%

- Znamionowy 20 A/200 A AC

Do 1000 A (wysoka precyzja) (7)

Do korzystania z precyzyjnego czujnika prądu wymagany jest oddzielny zasilacz (CT955x).

Do CT955x można podłączać wyłącznie czujniki z zaciskami ME15W (12-stykowymi).

Dostępny oddzielnie KABEL KONWERSYJNY CT9900 jest wymagany do korzystania z czujnika z zaciskiem PL23 (10-stykowym).

SONDA PRĄDU AC/DC CT6844A



- Prąd stały do 500 kHz

- Prąd znamionowy 500 A AC/DC

- Funkcja automatycznej korekcji fazy

SONDA PRĄDU AC/DC CT6845A



- Prąd stały do 200 kHz

- Znamionowy prąd 500 A AC/DC

- Funkcja automatycznej korekcji fazy

SONDA PRĄDU AC/DC CT6846A



- Prąd stały do 100 kHz

- Znamionowy prąd 1000 A AC/DC

- Funkcja automatycznej korekcji fazy

CZUJNIK PRĄDU AC/DC CT6875A



- DC do 2 MHz

- Znamionowy prąd 500 A AC/DC

CZUJNIK PRĄDU AC/DC CT6876A



- Prąd stały do 1,5 MHz

- Znamionowy prąd 1000 A AC/DC

CZUJNIK PRĄDU AC/DC CT6904A, CT6904A-1



- Prąd stały do 4 MHz (CT6904A), prąd stały do 2 MHz (CT6904A-1)

- Prąd znamionowy 500 A AC/DC

CZUJNIK PRĄDU AC/DC CT6904A-2, CT6904A-3



- DC do 4 MHz (model CT6904A-2), DC do 2 MHz (model CT6904A-3)

- Prąd znamionowy 800 A AC/DC

Konwersja PL23 (10-stykowy) - ME15W (12-stykowy) (1)

KABEL KONWERSJI CT9900

Konwersja złącza PL23 (10-stykowego) na złącze ME15W (12-stykowe)

ZASILACZ do czujników prądu (4)

*Do korzystania z precyzyjnego czujnika prądu wymagany jest oddzielny zasilacz (CT955x).

*Do CT955x można podłączyć tylko czujniki z zaciskami ME15W (12-stykowymi) (typ -05).

*Do korzystania z czujnika z zaciskiem PL23 (10-stykowym) wymagany jest dostępny osobno kabel konwersji CT9900.

MODUŁ CZUJNIKA CT9555



- 1 kanał

- Wyjście kształtu fali

MODUŁ CZUJNIKA CT9556



- 1 kanał, dokładność ±0,2% DC

- Wyjście kształtu fali i wartości skutecznej

JEDNOSTKA CZUJNIKA CT9557



- 4 kanały, dokładność ±0,06% DC

- Przebieg fali, całkowity przebieg fali i całkowite wyjście RMS

PRZEWÓD POŁĄCZENIOWY L9217

Przewód z izolowanymi złączami BNC na obu końcach, długość 1,6 m (5,25 ft)

Bezpośrednie podłączenie czujników prądu (3)

Konwersja ME15W (12-pin) - PL23 (10-pin)

*Oddzielnie dostępny kabel konwersji CT9901 jest wymagany do korzystania z precyzyjnego czujnika prądu wyposażonego w zacisk ME15W (12-stykowy) (typ -05) z jednostką prądową 8971 (która jest przeznaczona do użytku z MR8847, MR8827 i MR8740).

*Podczas gdy CT955x nie jest wymagany do korzystania z czujnika wyposażonego w zacisk PL23 (10-pinowy) z 8971 lub 8940, kabel konwersji 9318 (dostarczany z 8971) jest wymagany do tej konfiguracji.

KABEL KONWERSJI CT9901

Złącze ME15W (12-pinowe) do PL23 (10-pinowe)

OBECNA JEDNOSTKA 8971



- 2-kanałowy, pomiar prądu

- Szerokość pasma od DC do 100 kHz

- Bezpośrednie połączenie z czujnikami prądu

KABEL KONWERSJI 9318

Do podłączenia CT6841-6846, CT6865/63/62, 9709, 9272-10 do 8971/40/51, długość 38 cm (14,96 cala)

Środki ostrożności podczas podłączania precyzyjnego czujnika prądu do kamery Memory HiCorder (0)

Podłączanie do MR8847A / MR8827 / MR8740

- Precyzyjny czujnik prądu (ME15W) + CT9901 + 9318 → CURRENT UNIT 8971

- Precyzyjny czujnik prądu (ME15W) + CT955x + kabel BNC → z wyjątkiem CURRENT UNIT 8971

- Precyzyjny czujnik prądu (PL23) + 9318 → CURRENT UNIT 8971

- Precyzyjny czujnik prądu (PL23) + CT9900 + CT955x + kabel BNC → z wyjątkiem CURRENT UNIT 8971

Klasa 10 mA do 500 A (duża prędkość) (4)

ZACISK NA SONDZIE 3273-50



- DC do 50 MHz (-3 dB), dokładność ±1,0%

- Maksymalnie 30 A wartości skutecznej

- ±50 A wartości szczytowej (nieciągłe)

ZACISK NA SONDZIE 3274



- DC do 10 MHz (-3 dB), dokładność ±1,0%

- Maksymalnie 150 A wartości skutecznej

- ±300 A szczytowe (nieciągłe)

ZACISK NA SONDZIE 3275



- DC do 2 MHz (-3 dB), dokładność ±1,0%

- Maksymalnie 500 A wartości skutecznej

- ±700 A szczytowe (nieciągłe)

ZACISK NA SONDZIE 3276



- DC do 100 MHz (-3dB), dokładność ±1,0%

- Maksymalnie 30 A wartości skutecznej

- ±50 A wartość szczytowa (nieciągła)

Środki ostrożności dotyczące podłączania czujników prądu i sond prądowych (0)

* Niektóre kombinacje mogą uniemożliwiać jednoczesne podłączenie urządzeń.

* Do jednostki głównej MEMORY HiCORDER można podłączyć maksymalnie 4 MODUŁY PRĄDOWE 8971 i maksymalnie 8 czujników prądu, w tym te podłączone do MODUŁU ZASILANIA PROBE Z5021.

• Nie ma ograniczenia, jeśli czujnik prądu zostanie podłączony do analogowego wejścia napięciowego.





Prąd upływu (2)

*Dla komercyjnych linii zasilania, 50/60 Hz

AC LEAKAGE CLAMP METER CM4003 (funkcja wyjścia i zasilania zewnętrznego)

・ Mierzy upływ 0,060 mA (rozdzielczość 10 μA) do obciążenia 200,0 A

Funkcja wyjściowa (kształt fali/RMS), zasilanie zewnętrzne

Łatwa wizualizacja przerywanych zdarzeń wyzwalających (po zainstalowaniu Z3210)

ZASILACZ SIECIOWY Z1013

100 V do 240 V AC
