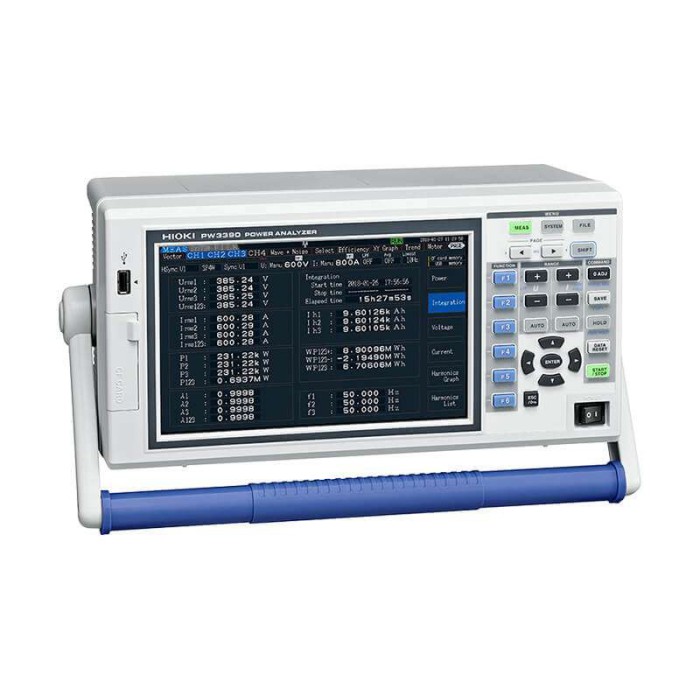

Hioki PW3390 Analizator mocy

Identyfikator produktu: PW3390

W magazynie 1

Indeks HIOKI/PW3390

0,00 zł

Powyższa kwota jest ceną brutto.

Hioki PW3390 - analizator mocy

Stacjonarne mierniki i analizatory mocy od Hioki to wiodące narzędzia do dokładnego pomiaru mocy w systemach jedno- i trójfazowych. Model PW3390 jest zaawansowanym analizatorem, oferującym precyzyjne pomiary mocy elektrycznej w zakresie od prądu stałego do częstotliwości falownika. Urządzenie to dysponuje czterema kanałami wejściowymi, co czyni je idealnym narzędziem do analizy systemów silników falownikowych o maksymalnym prądzie do 4000 A AC/DC.

Wysoka precyzja pomiaru, szybkość obliczania mocy w warunkach nieustalonych wynosząca zaledwie 50 ms; możliwość analizy harmonicznych; wizualizacja przebiegów chwilowych; analiza szumów; równoległe przetwarzanie wszystkich parametrów, w tym efektywności energetycznej.

Najwyższa jakość pomiarów w każdym środowisku

Analizator mocy Hioki PW3390 to urządzenie, które oferuje podstawową dokładność pomiaru mocy wynoszącą ±0,04％ ±0,05％ f.s., co plasuje go w czołówce na rynku. Jego pasmo pomiarowe sięga 200 kHz, a płaska charakterystyka amplitudowa i fazowa sprawia, że jest doskonałym wyborem do zaawansowanych zastosowań, takich jak pomiary o wysokiej częstotliwości i niskim współczynniku mocy. Przeznaczenia obejmują ocenę wydajności konwersji mocy i analizę harmonicznych w silnikach inwerterowych EV i HEV.

Wszechstronność zastosowań Hioki PW3390

Urządzenie to łączy w sobie liczne funkcje, takie jak:

±0,04% podstawowa dokładność pomiaru mocy, co czyni je jednym z najlepszych w branży;
Pasmo pomiarowe 200 kHz z płaską charakterystyką amplitudy i fazy, zapewniające wysoką precyzję w zdrowych zakresach częstotliwości;
Kompaktowe, lekkie wykonanie, umożliwiające mobilne pomiary z zachowaniem wysokiej dokładności;
Możliwość przesyłania danych do rejestratorów Hioki przez Bluetooth® (produkty kompatybilne z LR8410 Link);
Jednoczesny pomiar wielu obwodów przy użyciu do 8 jednostek, co przekłada się na 32 kanały pomiarowe;
Prosta integracja cęgowych czujników prądu;
Pomiar wartości prądu i mocy zgodnie z nowymi międzynarodowymi standardami efektywności paliwowej WLTP;
Certyfikacja Japan Calibration Service System (JCSS) dla pomiarów mocy DC;

Innowacyjne podejście do analizy mocy

Myśląc o zastosowaniach analizatora Hioki PW3390, warto zaznaczyć jego znaczenie w badaniach nad oszczędnościami paliwa w pojazdach w oparciu o procedurę WLTP. Zastosowanie czujników cęgowych Hioki umożliwia niezwykle dokładne pomiary, nawet w trudnych warunkach, a wzmocniona funkcjonalność pomiaru kątów elektrycznych w silnikach sprawia, że jest to idealne narzędzie dla specjalistów w dziedzinie motoryzacji.

Wysoka precyzja i zaawansowane możliwości dokumentacji danych

Oprogramowanie PW Communicator umożliwia łatwą komunikację między analizatorem a komputerem PC, co sprzyja monitorowaniu wartości pomiarowych oraz zapisowi danych w formacie CSV. Dodatkowo można sterować wieloma jednostkami jednocześnie, co jest istotne podczas skomplikowanych pomiarów.

Analizator Hioki PW3390 to doskonałe połączenie zaawansowanych technologii, precyzyjnych pomiarów oraz mobilności. To rozwiązanie, które z pewnością sprosta oczekiwaniom każdego profesjonalisty w dziedzinie pomiarów mocy.

Dokładność gwarantowana przez 6 miesięcy, pomnóż dokładność 6-miesięczną przez 1,25, aby uzyskać dokładność roczną.

Typ linii pomiarowej	Jednofazowy 2-przewodowy, Jednofazowy 3-przewodowy, Trójfazowy 3-przewodowy, Trójfazowy 4-przewodowy, Napięcie 4 kanały, Prąd 4 kanały, Izolacja między każdym kanałem
Elementy pomiarowe	Częstotliwość, napięcie RMS, średnia wartość napięcia wyprostowanego odpowiednika RMS, składowa przemienna napięcia, średnia prosta napięcia, składowa podstawowa fali napięcia, wartość szczytowa fali napięcia +, wartość szczytowa fali napięcia -, całkowite zniekształcenie harmoniczne napięcia, współczynnik tętnienia napięcia, współczynnik niezrównoważenia napięcia, prąd RMS, średnia wartość prądu wyprostowanego odpowiednika RMS, składowa przemienna prądu, średnia prosta prądu, składowa podstawowa fali prądu, wartość szczytowa fali prądu +, wartość szczytowa fali prądu -, całkowite zniekształcenie harmoniczne prądu, współczynnik tętnienia prądu, współczynnik niezrównoważenia prądu, moc czynna, moc pozorna, moc bierna, współczynnik mocy, kąt fazowy napięcia, kąt fazowy prądu, kąt fazowy mocy, natężenie prądu w kierunku dodatnim, natężenie prądu w kierunku ujemnym, suma natężenia prądu w kierunku dodatnim i ujemnym, natężenie mocy w kierunku dodatnim, natężenie mocy w kierunku ujemnym, suma natężenia mocy w kierunku dodatnim i ujemnym, sprawność, straty Integracja prądu, integracja mocy czynnej
	Tylko PW3390-03: Moment obrotowy, obroty, częstotliwość, poślizg lub moc silnika
Pomiar harmonicznych	Wejście: 4 ch, Zakres częstotliwości synchronizacji: 0,5 Hz do 5 kHz, Liczba rzędów harmonicznych: Maks. 100. rząd
Pomiar hałasu	Liczba kanałów: 1 ch (wybór jednego kanału spośród CH1 do CH4), Maksymalna częstotliwość analizy: 200 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 kHz
Analiza silnika (tylko PW3390-03)	Wejście: 3 ch (CH A, CH B, CH Z), Parametry pomiaru: Napięcie, moment obrotowy, prędkość obrotowa, częstotliwość, poślizg i moc silnika
Zakres pomiarowy	Zakres napięcia: 15 do 1500 V, 7 zakresów Zakres prądu: 0,1 A do 20 kA (w zależności od czujnika prądu)
Efektywny zakres mocy pomiarowej	0,0150 W do 39,600 MW (określany automatycznie przez kombinację zakresu napięcia, zakresu prądu i linii pomiarowej)
Podstawowa dokładność (45 do 66 Hz)	Napięcie: ±0,04 % rdg. ±0,05 % f.s. Prąd: ±0,04 % rdg. ±0,05 % f.s. Moc czynna: ±0,04 % rdg. ±0,05 % f.s.
Synchronizacja Zakres częstotliwości	0,5 Hz do 5 kHz
Pasmo częstotliwości	DC, 0,5 Hz do 200 kHz
Częstotliwość aktualizacji danych	50 ms (w przypadku pomiaru harmonicznych/częstotliwości, zależy od częstotliwości synchronizacji, gdy jest mniejsza niż 45 Hz)
Częstotliwość odświeżania wyświetlacza	200 ms (niezależnie od wewnętrznej szybkości aktualizacji danych; kształt fali i FFT zależą od ekranu)
Funkcje automatycznego zapisu	Każda wartość jest zapisywana na karcie CF podczas każdego interwału pomiarowego (niedostępne dla pamięci USB), OFF, od 50 ms do 500 ms, od 1 s do 30 s, od 1 min do 60 min, 15 ustawień

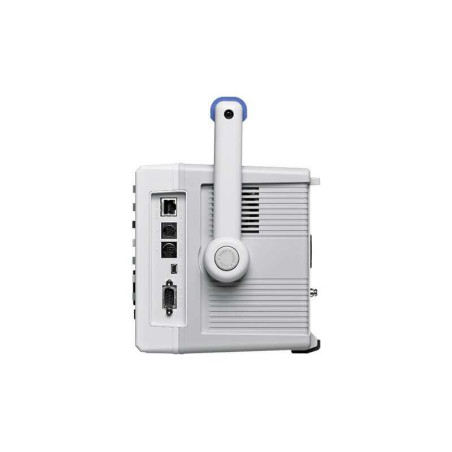

Interfejsy zewnętrzne	LAN, USB (do komunikacji/pamięci), RS-232C (do komunikacji/łącza LR8410), karta CF, sterowanie synchronizacją, sterowanie zewnętrzne
Rejestrator łączność	Przesyła zmierzone wartości bezprzewodowo do rejestratora za pomocą adaptera konwersji szeregowej technologii bezprzewodowej BluetoothⓇ. (Obsługiwane urządzenia: rejestratory zgodne z Hioki LR8410 Link)
Zasilanie	100 do 240 V AC, 50/60 Hz, 140 VA maks.
Wymiary i masa	340 mm (13,39 cala)W × 170 mm (6,69 cala)H × 156 mm (6,14 cala)D, 4,6 kg (162,3 uncji)
Dołączone akcesoria	Instrukcja obsługi ×1, przewód zasilający ×1, przewodnik pomiarowy ×1, kabel USB ×1, etykieta przewodu wejściowego ×2, złącze D-sub × 1 (PW3390-02, PW3390-03)
