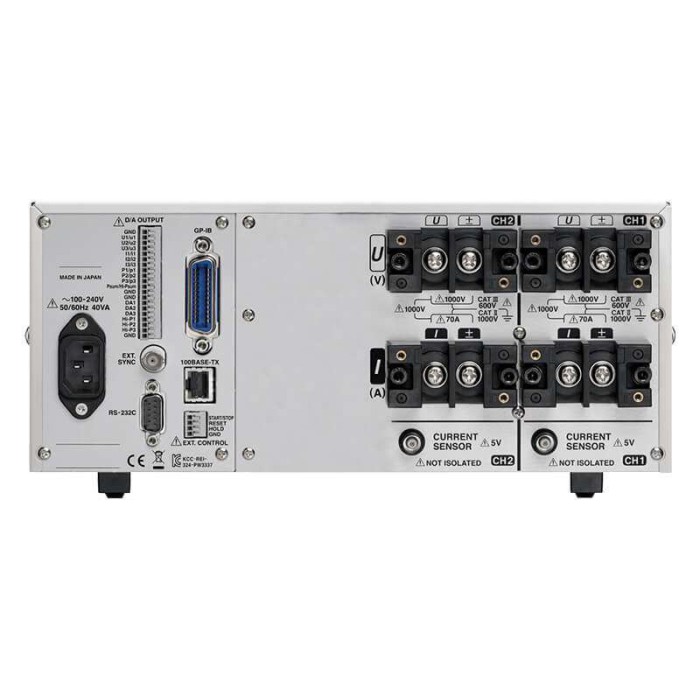

Hioki PW3336 Analizator mocy

Identyfikator produktu: PW3336

W magazynie 1

Indeks HIOKI/PW3336

21 499,17 zł

Powyższa kwota jest ceną brutto. Cena netto: 17 479,00 zł

Hioki PW3336 Analizator mocy

Stacjonarne mierniki mocy i analizatory mocy Hioki to doskonałe narzędzia do precyzyjnych pomiarów mocy w układach jedno- i trójfazowych. Urządzenia z serii PW3336 umożliwiają dokładną analizę mocy w szerokim zakresie zastosowań, od prostych aplikacji domowych po bardziej złożone systemy przemysłowe, oferując możliwość pomiaru na 2 kanałach wejściowych. Oferując wszechstronność, model ten mierzy moc w pełnym zakresie urządzeń elektrycznych, takich jak urządzenia zasilane bateryjnie oraz kompleksowe układy zasilania.

Analizator mocy jest przystosowany do pracy z różnorodnymi urządzeniami elektrycznymi, obsługując napięcia do 1000 V oraz prądy o bezpośrednim wejściu do 65 A. Dzięki dodatkowym czujnikom prądowym możliwe jest monitorowanie prądów sięgających nawet 5000 A. Wspiera pomiary zarówno prądów stałych, jak i zmiennych, dysponując szerokim zakresem częstotliwości, który obejmuje wartości od 0,1 Hz do 100 kHz oraz prąd stały.

Używając Hioki PW3336 Analizator mocy, inżynierowie zyskują narzędzie, które umożliwia szczegółowe analizy harmonicznych, co jest zgodne z normą IEC 61000-4-7. Wysoka dokładność pomiaru o wartości ±0,1% sprawia, że jest on niezastąpiony przy testowaniu systemów energetycznych, transformatorów oraz silników bez obciążenia. Synchronizacja do 8 jednostek pozwala na wykonywanie pomiarów wielostanowiskowych, co czyni go szczególnie użytecznym w rozbudowanych laboratoriach i zakładach produkcyjnych.

Hioki PW3336 Analizator mocy

Wprowadzając innowacyjne rozwiązania w dziedzinie technologii pomiarowej, analiza mocy z wykorzystaniem tego modelu staje się prostsza i bardziej efektywna. Urządzenie to jest idealne dla projektantów i producentów silników, falowników, a także zasilaczy, umożliwiając dogłębną analizy parametrów elektrycznych. Dzięki zastosowaniu nowoczesnych rozwiązań technologicznych, Hioki PW3336 Analizator mocy sprawdzi się w różnych aplikacjach, oferując funkcjonalność i niezawodność w pomiarach.

Główne cechy

Zgodność z testem porównawczym SPECpower® (*1) dla zużycia energii przez serwery
Pomiar prądu stałego i jednofazowego 2-przewodowego do 3-fazowego 3-przewodowego z wejściem 2-kanałowym
Idealny do projektowania i produkcji silników, falowników, kondycjonerów i zasilaczy
Wysoka podstawowa dokładność ±0,1% (*2)
Szerokie pasmo częstotliwości od 0,1 Hz do 100 kHz lub DC
Pomiar wysokiego prądu do 65 A na wejściu bezpośrednim
Pomiar harmonicznych do 50. rzędu zgodnie z normą IEC 61000-4-7
Wysoka dokładność pomiaru, nawet przy niskim współczynniku mocy
Wbudowane zaciski wejściowe czujnika zewnętrznego do pomiaru do 5000 A AC
Synchronizacja do 8 jednostek dla pomiarów wielostanowiskowych

*1: SPECpower® jest zastrzeżonym znakiem towarowym Standard Performance Evaluation Corporation.

*2: Szczegółowe informacje można znaleźć w specyfikacjach.

Nr modelu (kod zamówienia)

- PW3336

2ch

- PW3336-01

2-kanałowy, wbudowany GP-IB

- PW3336-02

2-kanałowy, wbudowane wyjście C/A

- PW3336-03

2-kanałowy, wbudowany GP-IB, wyjście C/A

**Gwarancja dokładności:** 1 rok

Linie pomiarowe	2-przewodowy jednofazowy, 3-przewodowy jednofazowy, 3-przewodowy 3-fazowy (zakres pomiaru napięcia/prądu ustawiony dla każdego trybu okablowania)
Pozycje pomiarowe	Napięcie, prąd, moc czynna, moc pozorna, moc bierna, współczynnik mocy, kąt fazowy, częstotliwość, sprawność, całkowanie prądu, całkowanie mocy czynnej, zintegrowany czas, wartość szczytowa przebiegu napięcia, wartość szczytowa przebiegu prądu, współczynnik szczytu napięcia, współczynnik szczytu prądu, prąd średni w czasie, moc czynna średnia w czasie, współczynnik tętnienia napięcia, współczynnik tętnienia prądu
Parametry harmoniczne	Zakres częstotliwości synchronizacji: 10 Hz do 640 Hz, Kolejność analizy do 50. Harmoniczna wartość skuteczna napięcia, Harmoniczna wartość skuteczna prądu, Harmoniczna moc czynna, Całkowite zniekształcenie harmoniczne napięcia, Całkowite zniekształcenie harmoniczne prądu, Przebieg podstawowy napięcia, Przebieg podstawowy prądu, Przebieg podstawowy mocy czynnej, Przebieg podstawowy mocy pozornej, Przebieg podstawowy mocy biernej, Przebieg podstawowy współczynnika mocy (współczynnik mocy przesunięcia), Przebieg podstawowy różnicy faz napięcia i prądu, Przebieg podstawowy międzykanałowej różnicy faz napięcia, Przebieg podstawowy międzykanałowej różnicy faz prądu, Zawartość harmonicznych napięcia %, Zawartość harmonicznych prądu %, Zawartość harmonicznych mocy czynnej %. (Następujące parametry mogą być pobierane jako dane podczas komunikacji z komputerem, ale nie są wyświetlane: Kąt fazowy napięcia harmonicznego, Kąt fazowy prądu harmonicznego, Różnica faz prądu harmonicznego)
*Zakres pomiaru (1)**	[Napięcie] 0,15 V do 1000 V AC/DC [Prąd] Wejście bezpośrednie: 2 mA do 65 A AC/DC Do pomiaru AC/DC na przykładzie CT6877A: 4 A do 2000 A AC/DC (typowa dokładność ±0,348%) W przypadku pomiaru prądu przemiennego na przykładzie CT9667-01: od 10 A do 5000 A AC (typowa dokładność ±2,6%)
Pomiar całkowania (Czas całkowania do 10 000 godzin)	[Prąd] Liczba wyświetlanych cyfr: 6 cyfr (od 0,00000 mAh, całkowanie niezależne od biegunowości i wartość sumy) [Moc czynna] Liczba wyświetlanych cyfr: 6 cyfr (od 0,00000 mWh, całkowanie niezależne od polaryzacji i wartość sumy)
Rezystancja wejściowa (50/60 Hz)	[Napięcie] 2 MΩ, [Prąd] 1 mΩ lub mniej (wejście bezpośrednie)
Podstawowa dokładność (Moc czynna)	±0,1% rdg. ±0,1% f.s. (DC) ±0,1% rdg. ±0,05% f.s. (45 Hz do 66 Hz, przy wejściu < 50% f.s.) ±0,15% rdg. (45 Hz do 66 Hz, przy 50% f.s. ≤ wejście)
Częstotliwość odświeżania wyświetlacza	5 razy/s do 20 sekund (w zależności od średnich ustawień czasu)
Charakterystyka częstotliwościowa	DC, 0,1 Hz do 100 kHz
Wyjście C/A (tylko modele -02/-03)	16 kanałów (do wyboru z poniższych pozycji), wyjście poziomu DC ±2 V, wyjście kształtu fali 1 V f.s. Wyjście poziomu, wyjście przebiegu chwilowego (napięcie, prąd, moc czynna) Wyjście poziomu (moc pozorna, moc bierna, współczynnik mocy lub inne) Szybkie wyjście poziomu mocy czynnej
Funkcje	[Metoda prostowania] AC+DC, AC+DC Umn, AC, DC, FND, automatyczny zakres, średnia, ustawienia współczynnika VT lub CT, sterowanie zsynchronizowane, MAX/MIN lub inne funkcje
Interfejsy	Standard RS-232C / LAN (model -01/-03 zawiera również GP-IB)
Zasilanie	100 do 240 V AC, 50/60 Hz, maks. 40 VA.
Wymiary i masa	305 mm (12,01 cala) szer. × 132 mm (5,20 cala) wys. × 256 mm (10,08 cala) gł., 5,2 kg (183,4 uncji)
Dołączone akcesoria	Instrukcja obsługi ×1, Przewodnik pomiarowy ×1, Przewód zasilający ×1

*1:MIN./MAX. wartości prądu i dokładność będą się różnić w zależności od używanego czujnika prądu.
