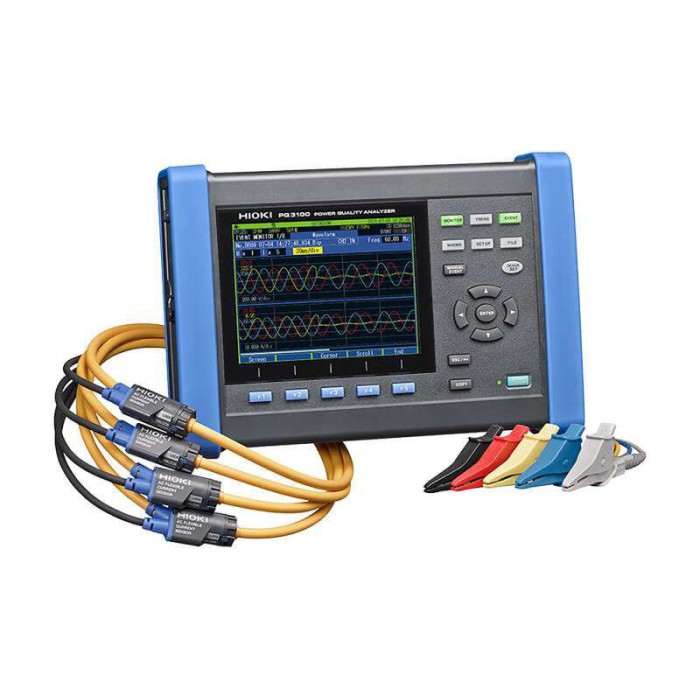

Hioki PQ3100 Przenośny analizator mocy

Typ linii pomiarowej

Jednofazowy 2-przewodowy, Jednofazowy 3-przewodowy, Trójfazowy 3-przewodowy lub Trójfazowy 4-przewodowy plus jeden dodatkowy kanał wejściowy CH4 dla napięcia/prądu (wszystkie kanały pomiarowe AC/DC)

Zakresy napięcia

Pomiar napięcia: 1000,0 V wartości skutecznej lub DC, Pomiar napięcia przejściowego 2,200 kV wartości szczytowej

Zakresy prądu

50 000 mA AC do 5 0000 kA AC, 10 000 A DC do 2 0000 kA DC

(zależy od używanego czujnika prądu)

Zakresy mocy

50 000 W do 6 0000 MW (określane automatycznie na podstawie aktualnie używanego zakresu)

Podstawowa dokładność

Napięcie: ±0,2% napięcia nominalnego, Prąd: ±0,1% rdg. ±0,1% f.s. + dokładność czujnika prądu, Moc czynna: DC ±0,5% rdg. ±0,5% f.s. + dokładność czujnika prądu, AC ±0,2% rdg. ±0,1% f.s. + dokładność czujnika prądu.

Elementy pomiarowe

1. Przejściowy wzrost napięcia: próbkowanie 200 kHz

2. Cykl częstotliwości : Obliczany jako jeden cykl

3. Napięcie (1/2) RMS, Prąd (1/2) RMS: obliczenia dla jednego cyklu odświeżane co pół cyklu

4. Skoki napięcia, spadki napięcia, przerwy napięcia, RVC (wersja 2.0 lub nowsza) : Obliczanie wartości skutecznej napięcia (1/2)

5. Prąd rozruchowy: obliczanie w połowie cyklu: Obliczany jako wartość RMS prądu dla danych przebiegu prądu próbkowanych co pół cyklu.

6. Częstotliwość 200 ms: Obliczana jako 10 lub 12 cykli

7. Częstotliwość 10-sekundowa: Obliczana jako czas całego cyklu w określonym okresie 10 s.

8. Szczytowy przebieg napięcia, szczytowy przebieg prądu

9. Napięcie, prąd, moc czynna, moc pozorna, moc bierna, energia czynna, energia pozorna, energia bierna, koszt energii, współczynnik mocy, współczynnik mocy przemieszczenia, współczynnik niezrównoważenia napięcia, współczynnik niezrównoważenia prądu.

10. Współczynnik szczytu napięcia, współczynnik szczytu prądu

11. Kąt fazowy harmonicznych / harmonicznych (napięcie / prąd), moc harmonicznych: od 0 do 50 rzędów

12. Harmoniczne kąta fazowego napięcia i prądu: od 1. do 50. rzędu

13. Całkowity współczynnik zniekształceń harmonicznych (napięcie/prąd)

14. Międzyharmoniczne (napięcie/prąd): 0,5 th do 49,5 th rzędów

15. Współczynnik K (mnożnik)

16. Migotanie IEC, Δ Migotanie V10

Zapis

Maksymalny interwał nagrywania: 1 rok, Maksymalna liczba możliwych do zarejestrowania zdarzeń: 9999 × 365 dni

Interfejsy

Karta pamięci SD/SDHC, RS-232C (do komunikacji / łącze LR8410), LAN (serwer HTTP / FTP / wysyłanie wiadomości e-mail), USB 2.0 (do komunikacji)

Łączność z rejestratorem

Przesyła zmierzone wartości bezprzewodowo do rejestratora za pomocą adaptera konwersji szeregowej technologii bezprzewodowej Bluetooth®. (Obsługiwane urządzenia: rejestratory zgodne z Hioki LR8410 Link), wersja 2.0 i nowsze

Wyświetlacz

6,5-calowy kolorowy wyświetlacz LCD TFT (640 × 480 punktów)

Zasilanie

Zasilacz sieciowy Z1002 (100-240 V AC, 50/60 Hz, prąd znamionowy 1,7 A), akumulator Z1003 (praca ciągła: 8 godzin, czas ładowania: maks. 5 godz. 30 m z zasilaczem sieciowym)

Wymiary i masa

300 mm (11,81 cala)W × 211 mm (8,31 cala)H × 68 mm (2,68 cala)D, 2,5 kg (88,2 uncji) (łącznie z akumulatorem)

Dołączone akcesoria

Instrukcja obsługi ×1, przewodnik pomiarowy ×1, przewód napięciowy L1000-05 ×1 zestaw (czerwony/żółty/niebieski/szary/czarny, klips krokodylkowy ×5, rurka spiralna ×5), klips kolorowy (do identyfikacji koloru czujnika zacisku) ×1 zestaw, rurka spiralna ×5, zasilacz sieciowy Z1002 ×1, pasek ×1, kabel USB (1 m długości 3,28 stopy) ×1, akumulator Z1003 ×1, PQ ONE (oprogramowanie, CD) ×1
