Hioki M7103 3-kanałowy moduł pomiaru mocy dla rejestratorów z serii LR810x

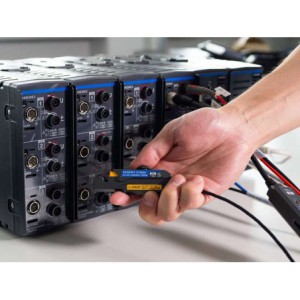

Hioki M7103 – 3-kanałowy moduł pomiaru mocy

Moduł pomiaru mocy Hioki M7103 jest przeznaczony do współpracy z rejestratorami danych z serii LR8101 i LR8102. Obsługuje napięcia do 1500 VDC, CAT II oraz prądy do 2000 A, oferując trzy kanały mocy oraz maksymalny interwał aktualizacji wynoszący 5 ms, co pozwala na dokładne pomiary DC aż do 100 kHz.

Zastosowanie modułu pomiaru mocy

Moduł ten znajduje zastosowanie w wielu obszarach, gdzie istotna jest precyzja i niezawodność pomiarów. Daje możliwość realizacji pomiarów w różnych aplikacjach oraz w warunkach testowych, co czyni go jednym z najbardziej uniwersalnych narzędzi do analizy i kontroli.

Hioki M7103 sprawdzi się doskonale w projektach badawczych dotyczących falowników fotowoltaicznych (PV), zarówno podczas ich rozwoju, jak i w procesach kontroli jakości na etapie produkcji. Dzięki możliwości testowania ładowania oraz rozładowania, moduł jest również odmiennym narzędziem w tworzeniu i ocenie modułów akumulatorowych oraz systemów bateryjnych.

Rejestratory danych LR810x w połączeniu z modułem zasilania AC M1100 umożliwiają jednoczesne monitorowanie do czterech modułów M7103, co przekłada się na rejestrację aż do 12 kanałów mocy. Aby zwiększyć zakres pomiarowy, można synchronizować wiele rejestratorów LR8102, co pozwala na uzyskanie nawet 120 kanałów mocy w jednej sesji pomiarowej.

Dzięki specjalnie zaprojektowanym kanałom wejściowym, możliwe jest bezpośrednie wprowadzanie napięć do 1500 VDC lub 1000 VAC, co czyni Hioki M7103 idealnym narzędziem do testowania w warunkach przemysłowych, gdzie bezpieczeństwo i niezawodność są priorytetem. Użytkownicy mają również możliwość wyboru odpowiednich czujników prądu z asortymentu HIOKI ze złączem ME15W, dostosowując instrument do szczególnych wymagań swoich projektów.

Moduł charakteryzuje się także innowacyjną funkcją współdzielenia źródła synchronizacji, która usprawnia proces obliczeń przez wykorzystanie sygnału AC i umożliwia synchronizację z dodatkowymi modułami. To sprawia, że system idealnie nadaje się do zastosowań, w których precyzja pomiaru ma kluczowe znaczenie, jak w przypadku kontroli jakości falowników PV.

Wielofunkcyjność i elastyczność

System rejestratora Hioki M7103 wyróżnia się na tle konkurencji dzięki swojej elastyczności. Umożliwia łatwe rozszerzenie liczby kanałów na miejscu, co eliminuje potrzebę zwrotu sprzętu do producenta oraz oszczędza cenny czas. Moduł jest zatem nieocenionym narzędziem dla inżynierów, projektantów oraz techników pracujących w branżach związanych z energią odnawialną i systemami elektrycznymi.

• Aplikacje do pomiaru mocy wymagające większej liczby kanałów
• Rozwój fotowoltaicznych (PV) falowników stringowych
• Kontrola jakości falowników fotowoltaicznych podczas produkcji
• Testy ładowania/rozładowania podczas opracowywania modułów akumulatorowych i zestawów akumulatorów
