Hioki LR8101 system akwizycji danych
Powyższa kwota jest ceną brutto. Cena netto: 9 319,00 zł

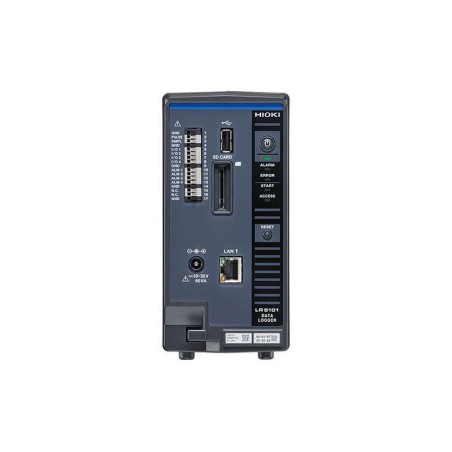

Hioki LR8101 system akwizycji danych
Rejestratory Hioki LR8101 i LR8102 to nowoczesne rozwiązania w zakresie budowy wielokanałowych systemów akwizycji danych (DAQ). Dzięki elastyczności w łączeniu z różnorodnymi modułami pomiarowymi, te urządzenia umożliwiają rejestrację szerokiego wachlarza wielkości fizycznych, jak temperatura i napięcie. Doskonale sprawdzają się w różnorodnych aplikacjach, od przemysłowych po badania laboratoryjne.
Kluczowe cechy
- Wysoka precyzja: dokładność klasy analizatora mocy dla pomiarów w wysokim napięciu, prądzie oraz mocy.
- Skalowalność i wszechstronność: obsługuje do 3000 kanałów dla pomiarów napięcia i temperatury oraz 120 kanałów dla pomiarów mocy.
- Wysoka prędkość: interwał odświeżania danych wynoszący 5 ms.
- Wysoka precyzja czujników prądu: możliwość pomiaru do 2000 A.
Moduły pomiarowe dostosowane do potrzeb
Moduł pomiarowy | Zastosowanie |
M7100 Moduł napięcia/temperatury (15 kanałów) | Rejestruje napięcie z częstotliwością 5 ms przy maksymalnym znamionowym napięciu do 1500 V. |
M7102 Moduł napięcia/temperatury (30 kanałów) | Umożliwia pomiar temperatury przez 30 kanałów. |
M7103 Moduł pomiaru mocy | Rejestruje moc z dużą dokładnością. |
Wszechstronność pomiarów z Hioki LR8101
System umożliwia pomiary poprzez połączenie rejestratora danych z jednym lub więcej modułami pomiarowymi. Do rejestratorów LR8101 i LR8102 można podłączyć do 10 modułów, z wyjątkiem modułów M7103, dla których maksymalna liczba to cztery. Taka elastyczność sprawia, że urządzenie nadaje się do różnych zastosowań, zarówno w laboratoriach, jak i w terenie.
Zaawansowane opcje synchronizacji
Urządzenia Hioki LR8101 i LR8102 współpracują z wieloma modułami pomiarowymi, co pozwala na zsynchronizowane pomiary. Podłączenie 10 modułów M7102 umożliwia pomiar do 300 kanałów. W przypadku użycia 10 modeli LR8102 można zwiększyć liczbę kanałów pomiarowych do imponujących 3000, dzięki synchronizacji próbkowania.
Uwaga: Produkt nie zawiera zasilacza sieciowego. Należy zakupić osobno zasilacz Z1016, kabel L1012 lub moduł M1100. W przypadku użycia modułu M7103 wymagany jest moduł zasilania AC M1100. Do przechowywania danych można wybrać kartę pamięci Hioki SD Z4001 (2 GB), Z4003 (8 GB) lub dysk USB Z4006 (16 GB).
Różnice między modelami LR8101 i LR8102
| Funkcjonalność | LR8102 Model zaawansowany | LR8101 model standardowy |
| Możliwość podłączenia do 10 modułów pomiarowych | ✓ | ✓ |
| Zapisywanie danych na karcie SD lub nośniku USB | ✓ | ✓ |
| Sterowanie urządzeniem i przesyłanie danych za pomocą poleceń komunikacyjnych | ✓ | ✓ |
| Przesyłanie danych w oparciu o UDP („Szybkie przesyłanie danych”)(*1) | ✓ | N/A |
| Synchronizacja wielu rejestratorów(*2) | ✓ | N/A |
| Przesyłanie danych przez CAN(*3) | ✓ | N/A |
| Widok zewnętrzny |  |  |
- Dane wyjściowe oparte na protokole UDP
- Synchronizacja wielu rejestratorów
- Dane wyjściowe przez CAN
Dzięki możliwości wysyłania danych pomiarowych w czasie rzeczywistym, Hioki LR8101 idealnie nadaje się do aplikacji wymagających szybkiego przetwarzania, takich jak testy HIL. Pomiar zsynchronizowany można aktywować za pomocą opcjonalnego kabla połączeniowego L6101 (1 m) lub L6102 (10 m), a wszystkie dane pomiarowe mogą być transmitowane przez LAN2 głównego urządzenia.
Zmierzone wartości można także przesyłać przez sieć CAN, co ułatwia integrację z systemami zarządzającymi, takimi jak systemy zarządzania akumulatorem (BMS).
Gwarantowana dokładność: 1 rok
| Model produktu | Rejestrator danych LR8102 | Rejestrator danych LR8101 |
| Maksymalna liczba połączeń modułów | 10 | |
| Maksymalna liczba synchronizowanych rejestratorów | 10 (Wymaga optycznych kabli połączeniowych) | NIE DOTYCZY |
| Zasilanie | Zasilacz sieciowy: Zasilacz sieciowy Z1016 (działa przy napięciu 12 V DC ±10%) Zasilanie zewnętrzne: 10 V DC do 30 V DC Moduł zasilania AC M1100: Zawsze wymagany w przypadku korzystania z modułu pomiaru mocy M7103. | |
| Zakres temperatury i wilgotności roboczej | -10°C do 50°C, 80% wilgotności względnej lub mniej (bez kondensacji) | |
| Liczba portów LAN | 2 | 1 |
| Interfejs komunikacyjny | [Funkcjonalność LAN1]. Zbieranie danych i ustawianie warunków zapisu przy użyciu programu Logger Utility Ustawianie początkowego adresu IP przy użyciu programu Logger Utility Ustawianie i kontrolowanie nagrywania za pomocą poleceń komunikacyjnych Ręczne pobieranie danych za pomocą serwera FTP Automatyczne wysyłanie danych przez FTP (klient FTP) Funkcja serwera HTTP XCP w sieci Ethernet (TCP) Funkcja klienta NTP [Funkcjonalność LAN2] XCP w sieci Ethernet (UDP) Dane pomiarowe mogą być wysyłane przez UDP | [Funkcjonalność LAN1]. Zbieranie danych i ustawianie warunków zapisu przy użyciu programu Logger Utility Ustawianie początkowego adresu IP za pomocą programu Logger Utility Ustawianie i kontrolowanie nagrywania za pomocą poleceń komunikacyjnych Ręczne pobieranie danych za pomocą serwera FTP Automatyczne wysyłanie danych przez FTP (klient FTP) Funkcja serwera HTTP XCP w sieci Ethernet (TCP) Funkcja klienta NTP |
| Nośnik zewnętrzny | Dysk USB, działanie gwarantowane: Z4006 (16 GB) Obsługa kart pamięci SD/SDHC, gwarantowane działanie: Z4001 (2 GB), Z4003 (8 GB) | |
| Zewnętrzny terminal sterujący | Wejście impulsowe/logiczne (1), wejście próbkowania zewnętrznego (1), wejście i wyjście zewnętrzne (4), wyjście alarmowe (4), zacisk GND (5), interfejs CAN (1) | Wejście impulsowe/logiczne (1), zewnętrzne wejście próbkowania (1), zewnętrzne wejście i wyjście (4), wyjście alarmowe (4), zacisk GND (5) |
| Wymiary i waga | - Bez modułu: Około 80W × 166H × 238D mm (bez wystających części), około 1.5 kg - Z zainstalowanym jednym urządzeniem M7100: Około 134W × 166H × 263D mm (bez wystających części) - Z zainstalowanymi dziesięcioma urządzeniami M7100: Około 620W × 166H × 263D mm (bez wystających części) | |
| Dołączone akcesoria | Środki ostrożności dotyczące obsługi ×1, instrukcja uruchomienia ×1, płyta DVD ×1 (instrukcja uruchomienia, instrukcja obsługi, Logger Utility, instrukcja obsługi Logger Utility, CAN Editor, instrukcja obsługi CAN Editor, instrukcja obsługi poleceń komunikacyjnych) | |
Uwaga: Ten produkt nie zawiera zasilacza sieciowego. Zasilacz sieciowy Z1016, kabel zasilający L1012 lub moduł zasilania sieciowego M1100 należy zakupić osobno. W przypadku połączenia z M7103 wymagany jest moduł zasilania AC M1100.
Szczegóły: Więcej szczegółowych informacji na temat specyfikacji można znaleźć w instrukcji obsługi.
Dane techniczne modułu do pomiaru mocy M7103
| Moduł | Power Measurement Module M7103 |
| Maks. napięcie znamionowe między złączem a ziemią | 1000 V DC, 1000 V AC (CAT III) 1500 V DC, 1000 V AC (CAT II) |
| Zakres pomiarowy | Napięcie: od 6 V do 1500 V (8 zakresów) Prąd: od 40 mA do 2000 A (6 zakresów, w zależności od czujnika prądu) |
| Liczba kanałów | 3 kanały na moduł |
| Częstotliwość próbkowania | Do 5 ms |
| Widok zewnętrzny |
|
| Więcej informacji o produkcie | Aby korzystać z M7103, moduł zasilania AC M1100 musi zostać zakupiony oddzielnie. |
Dane techniczne modułów do pomiarcu napięcia/temperatury M7100 i M7102
| Moduł | Moduł napięcia/temperatury M7100 | Moduł napięcia/temperatury M7102 |
| Pakiety akumulatorów | Dla pakietów akumulatorów od 600 V do 1500 V | Dla pakietów akumulatorów 600 V lub niższych |
| Maks. napięcie znamionowe między złączami a ziemią | 1500 V DC, 1000 V AC (CAT II) | 600 V DC, 600 V AC (CAT II) |
| Maks. napięcie znamionowe między modułami | 1500 V DC, 1000 V AC | 600 V DC, 600 V AC |
| Liczba kanałów | 15 kanałów na moduł | 30 kanałów na moduł |
| Częstotliwość próbkowania | Do 5 ms | Do 10 ms |
| Widok zewnętrzny |
|
|
| Więcej informacji o produkcie |
Identyfikator produktu: LR8101
