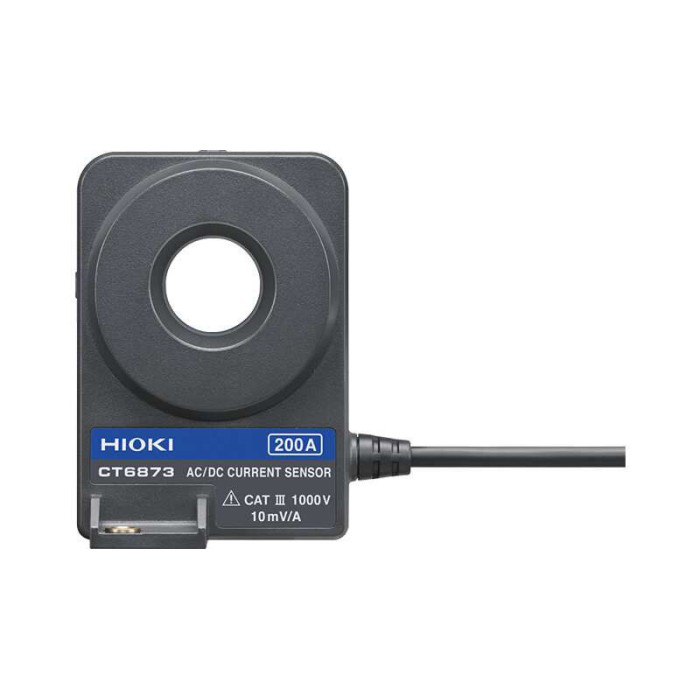

Hioki CT6873 Sonda prądowa przelotowa

Hioki CT6873 sonda prądowa przelotowa – precyzyjne pomiary w szerokim zakresie

Przepustowe sondy prądowe AC/DC firmy Hioki są przeznaczone do bezpośredniego podłączania do analizatorów mocy Hioki oraz rejestratorów danych Memory HiCorder. Istnieje także możliwość współpracy z innymi urządzeniami pomiarowymi, takimi jak mierniki mocy, oscyloskopy czy multimetry cyfrowe, pod warunkiem zastosowania dedykowanego modułu czujnika. Hioki CT6873 wyróżnia się szerokim pasmem częstotliwości od DC do 10 MHz i znamionowym prądem 200 A. Jest wykorzystywany w aplikacjach badawczo-rozwojowych, kontroli jakości i procesach produkcyjnych, zwłaszcza w branżach związanych z systemami ładowania bezprzewodowego, przemysłowymi silnikami inwerterowymi, kondycjonerami mocy w sektorze fotowoltaiki oraz szybkimi ładowarkami dla pojazdów elektrycznych. W celu uzyskania najwyższej precyzji zaleca się stosowanie sondy z przyrządami o impedancji wejściowej wynoszącej co najmniej 1 MΩ.

wysoka precyzja pomiarów z Hioki CT6873

Sonda prądowa CT6873 bazuje na metodzie zerowego strumienia, gdzie wykrywanie wysokoczęstotliwościowe odbywa się za pomocą uzwojenia CT, natomiast pomiary prądów stałych i niskoczęstotliwościowych realizowane są za pomocą technologii wykrywania bramki strumienia (flux gate). Technologia ta gwarantuje stabilność temperaturową i wysoką dokładność nawet w wymagających warunkach środowiskowych.

Przy pomiarach prądu stałego komponenty flux gate charakteryzują się minimalnym przesunięciem w szerokim zakresie temperatur, co przekłada się na stabilność i powtarzalność wyników. Jest to istotne w zastosowaniach wymagających najwyższej dokładności, takich jak analiza efektywności falowników, pomiary strat energetycznych w transformatorach oraz testy długoterminowe związane z pomiarami prądu stałego.

zaawansowane funkcje ułatwiające pomiary

Jedną z innowacji zastosowanych w Hioki CT6873 jest funkcja automatycznej korekcji fazy, która pozwala na redukcję błędów podczas pomiarów wysokoczęstotliwościowych oraz niskiego współczynnika mocy. W połączeniu z analizatorem mocy PW8001 możliwa jest precyzyjna korekta fazy z rozdzielczością 0,001°, co znacząco poprawia dokładność pomiarów.

Sonda została również wyposażona w system automatycznego wykrywania przez analizator PW8001. Dzięki wbudowanej pamięci EEPROM urządzenie automatycznie rozpoznaje korekcję fazy, prąd znamionowy oraz numer seryjny, eliminując konieczność ręcznego wprowadzania tych danych i minimalizując ryzyko błędów.

Dodatkowo szerokie pasmo częstotliwości od DC do 10 MHz znajduje zastosowanie w zaawansowanych aplikacjach, takich jak pomiary sprawności falowników czy ocena wydajności ładowania i rozładowania akumulatorów litowo-jonowych.

główne właściwości:

• pełna kompatybilność z analizatorami mocy Hioki PW8001, PW6001 i PW3390
• zakres częstotliwości od DC do 10 MHz
• przeznaczony do zastosowań w elektromobilności (EV/HEV)
• odporność na ekstremalne temperatury od -40°C do 85°C
• możliwość precyzyjnego monitorowania ładowania i rozładowania akumulatora
• współpraca z oscyloskopami i rejestratorami Memory HiCorder z dedykowanym modułem czujnika

Hioki CT6873 to wybór dla profesjonalistów poszukujących niezawodnego i precyzyjnego narzędzia pomiarowego, idealnego do analizy prądów AC/DC w szerokim spektrum zastosowań przemysłowych, motoryzacyjnych i energetycznych.
