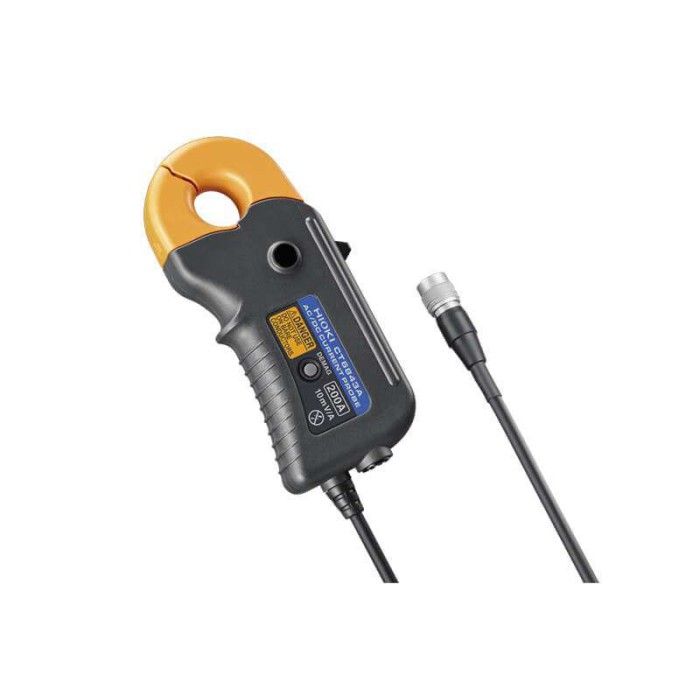

Hioki CT6843A Sonda prądowa cęgowa

sonda prądowa cęgowa Hioki ct6843a – precyzyjne narzędzie do pomiaru prądu

Hioki CT6843A Sonda prądowa cęgowa to profesjonalne narzędzie do dokładnych pomiarów prądu AC/DC. Dzięki technologii cęgowej, pomiar można wykonać bez konieczności przerywania przewodów, co sprawia, że jest to wygodne rozwiązanie dla wymagających zastosowań. Czujnik jest kompatybilny z analizatorami mocy Hioki, pamięciami HiCorder oraz innymi oscyloskopami i miernikami, gdy zastosuje się opcjonalny moduł czujnika.

precyzja pomiarów w różnych warunkach

Sonda prądowa Hioki CT6843A sprawdzi się zarówno w laboratoriach, jak i w terenie, dzięki szerokiemu zakresowi temperatur pracy od -40°C do 85°C. Jest to szczególnie przydatne przy testach systemów fotowoltaicznych, pojazdów elektrycznych oraz innych aplikacji wymagających niezawodnych pomiarów prądowych w trudnych warunkach środowiskowych.

Urządzenie obsługuje prąd znamionowy 200 A AC/DC oraz szerokość pasma częstotliwości od DC do 700 kHz. Metoda wykrywania bramki strumieniowej sprawia, że sonda lepiej radzi sobie z kompensacją zmian temperatury w porównaniu do tradycyjnych czujników bazujących na elemencie Halla.

ergonomia i kompatybilność

Konstrukcja cęgowa ułatwia użytkowanie – czujnik można obsługiwać jedną ręką, a solidny mechanizm blokujący pozwala na stabilne mocowanie wokół przewodów. Dodatkowo sonda prądowa Hioki CT6843A została zaprojektowana tak, aby współpracować z analizatorem mocy Hioki PW8001 i obsługiwać funkcję automatycznej korekcji fazy, eliminując potrzebę ręcznej konfiguracji ustawień.

charakterystyka techniczna:

• prąd znamionowy: 200 A AC/DC
• szerokość pasma częstotliwości: DC do 700 kHz
• średnica mierzonych przewodów: maks. φ 20 mm
• maksymalne dopuszczalne wejście: ±600 A wartość szczytowa (w ciągu 20 ms przy temperaturze 40°C lub niższej)
• napięcie wyjściowe: 10 mV/A
• rezystancja wyjściowa: 50 Ω ± 10 Ω
• dokładność (amplituda): DC: 0,2% + 0,02 %, DC < f ≤ 100 Hz: 0,2% + 0,01%
• współczynnik odrzucenia napięcia w trybie wspólnym: DC do 1 kHz：150 dB lub więcej
• temperatura pracy: od -40°C do 85°C
• zgodność z normami: IEC 61010 typ D, EMC IEC 61326
• napięcie wytrzymywane: AC 4260 V
• zasilanie: poprzez analizator mocy PW8001, PW6001, PW3390 lub moduły czujnika CT9555, CT9556, CT9557
• wymiary: 153 mm × 67 mm × 25 mm, masa 380 g
• długość kabla: około 3 m
• dołączone akcesoria: opaski znacznikowe ×6, futerał, instrukcja obsługi
• gwarantowana dokładność przez 1 rok

Sonda prądowa cęgowa Hioki CT6843A to doskonały wybór dla inżynierów i techników zajmujących się pomiarami systemów energetycznych, badaniami nad pojazdami elektrycznymi oraz testami efektywności energetycznej zgodnymi z normą WLTP. Dzięki precyzyjnym pomiarom oraz solidnej konstrukcji nadaje się do zastosowań przemysłowych i laboratoryjnych.
