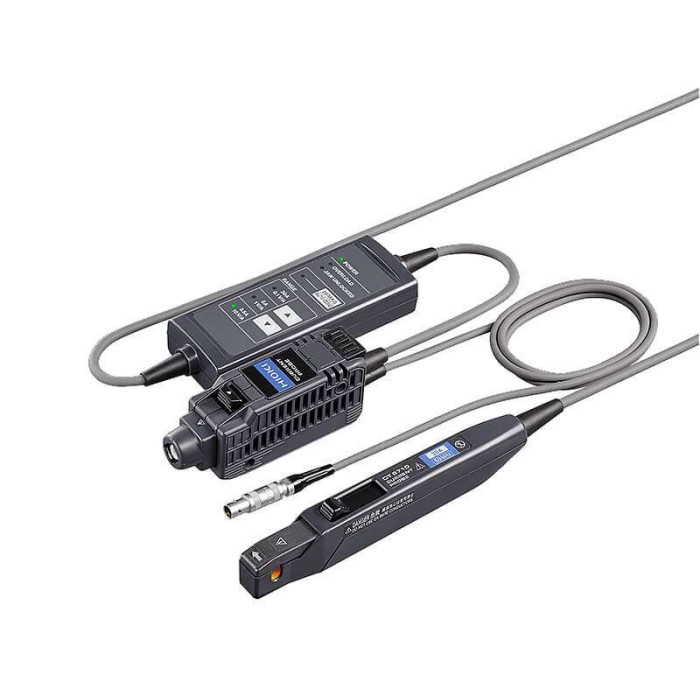

Hioki CT6711 Sonda prądowa

Sonda prądowa Hioki CT6711 – wysoka dokładność pomiarów prądu

Sonda prądowa Hioki CT6711 jest zaawansowanym narzędziem pomiarowym, które umożliwia profesjonalne monitorowanie przebiegów prądu w szerokim zakresie wartości. Dzięki swojej konstrukcji i parametrom technicznym jest idealnym rozwiązaniem do pracy z zaawansowanymi oscyloskopami oraz rejestratorami pamięciowymi Memory HiCorder. Model ten został zaprojektowany z myślą o potrzebach inżynierów rozwijających nowoczesne technologie, takich jak zasilacze impulsowe, falowniki czy sterowniki silników elektrycznych. Oferuje wyjątkową jakość pomiarów od mikroprądów po prądy przejściowe, dzięki czemu zdobył uznanie w branży.

Elastyczność i precyzja w jednym urządzeniu

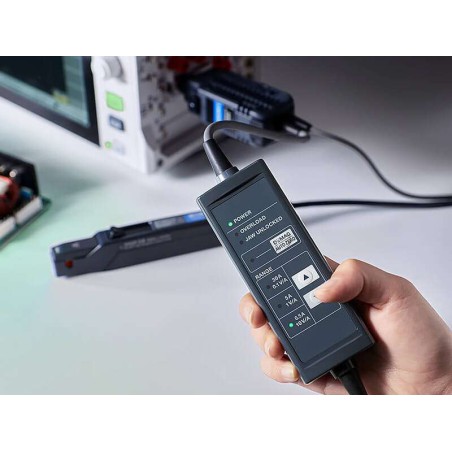

Sonda Hioki CT6711 wyróżnia się szerokim zakresem pomiarowym od 200 μA do 30 A, pokrywając zarówno stany ustalone, jak i szybko zmieniające się sygnały prądowe. Umożliwia pracę w trzech zakresach: 30 A, 5 A oraz 0,5 A. Przełączanie między nimi odbywa się za pomocą prostego przycisku RANGE, co pozwala szybko dopasować zakres do aktualnych potrzeb. Dzięki szerokiemu pasmu pracy od DC do 120 MHz (-3 dB), urządzenie rejestruje zarówno niskie, jak i wysokie częstotliwości z dużą dokładnością.

Podłączanie sondy bezpośrednio do oscyloskopu za pomocą złącza BNC jest proste i praktyczne. Istnieje jednak zalecenie, aby unikać używania metalowego złącza sondy w połączeniu z plastikowym złączem Memory HiCorder, co zabezpiecza przed ryzykiem uszkodzeń mechanicznych.

Bezpieczeństwo, niezawodność i łatwość użytkowania

Urządzenie wyposażono w funkcje ochrony przed nadmierną wartością wejściową. Jeśli wprowadzony prąd przekroczy dopuszczalny zakres, wskaźnik ostrzegawczy zacznie migać, minimalizując ryzyko uszkodzeń. Dzięki temu sondę można bezpiecznie stosować w szerokim zakresie aplikacji, bez obaw o jej trwałość.

Pomiar z użyciem Hioki CT6711 charakteryzuje wysoka jakość sygnału oraz niski poziom szumów, dzięki czemu przebiegi są wyraźniejsze, a oscyloskop nie wymaga dodatkowych ustawień filtrów czy funkcji uśredniania. Szybkość wyjściowa 10 V/A daje możliwość uzyskania wyjątkowo precyzyjnych pomiarów nawet przy niskich wartościach prądu.

Jeśli pomiary przy długotrwałym użytkowaniu wymagają dodatkowego zasilania, dostępny jest opcjonalny zasilacz 3269, który zapewni stabilną pracę urządzenia. Ważne jest także uwzględnienie potencjalnych zmian offsetu podczas długotrwałych pomiarów.

Najważniejsze cechy i funkcje

• 3 zakresy pomiarowe w jednej sondzie: 30 A, 5 A, 0,5 A.
• Szerokie pasmo: DC - 120 MHz (-3 dB), idealne do pomiarów w technologii wysokiej częstotliwości.
• Dokładność rejestracji sygnału aż do 200 μA, umożliwiająca badanie mikroprądów.
• Wysoka szybkość wyjściowa – 10 V/A, co pozwala na bardziej precyzyjne ustawienia oscyloskopu.
• Funkcja zabezpieczająca przed uszkodzeniem w wyniku przekroczenia dopuszczalnej wartości prądu.
• Bezpośrednia obsługa przez złącze wejściowe BNC w oscyloskopach.

Hioki CT6711 to produkt o przemyślanej konstrukcji i doskonałych właściwościach technicznych, zaprojektowany specjalnie z myślą o nowoczesnych zastosowaniach w elektronice. Jest idealnym rozwiązaniem dla osób, które oczekują najwyższej jakości pomiarów przy jednoczesnej ochronie urządzenia.
