Hioki CM7290 Jednostka wyświetlająca

Hioki CM7290 – jednostka wyświetlająca

Wybór spośród różnorodnych czujników

Korzystając z szerokiej gamy czujników, możliwe jest precyzyjne dopasowanie narzędzia do różnych zastosowań. Czujniki prądu AC/DC z funkcją automatycznego zerowania są idealne do długoterminowego monitorowania, co sprawia, że ​​są one niezwykle użyteczne w wielu dziedzinach.

Pomiar prądu przy użyciu czujnika AC/DC: Podstawowe ustawienia pomiaru

Podłączenie czujnika prądu AC/DC do Hioki CM7290, a następnie do rejestratora danych lub pamięci HiCorder pozwala na uzyskanie szerokiego wachlarza danych.

• Przebieg prądu stałego lub przemiennego (do 5 kHz/10 kHz) — w trybie WAVE umożliwiającym wyprowadzenie sygnału przebiegu.
• Sygnał analogowy RMS — powstaje w wyniku konwersji przebiegu wejściowego na wartość skuteczną (RMS) w trybie RMS.
• Sygnał analogowy szczytowy — generowany na podstawie wartości szczytowej przebiegu prądu w trybie PEAK.
• Analogowy sygnał częstotliwościowy — uzyskiwany dzięki detekcji częstotliwości przebiegu prądu w trybie FREQ.

Pomiar prądu za pomocą czujnika prądu AC/DC: Kompatybilne czujniki prądu

Użytkownik może skorzystać z szerokiej gamy dostępnych czujników prądu AC/DC, o wartościach znamionowych od 100 A do 2000 A. Model Hioki CM7290 obsługuje dwa rodzaje czujników prądu: AC/DC Auto-zero Current Sensors, które mają pasmo częstotliwości od DC do 5 kHz AC, oraz czujniki AC/DC, działające w zakresie częstotliwości od DC do 10 kHz AC.

Pomiar prądu przy użyciu czujnika AC/DC: Funkcja automatycznego zerowania

Wzrosty temperatury mogą powodować przesunięcie punktu zerowego podczas stosowania konwencjonalnych czujników prądu DC. Stąd, kluczowe staje się okresowe przeprowadzanie regulacji zerowej, szczególnie przy długoterminowym rejestrowaniu danych. Nowoczesne czujniki prądu Hioki z automatycznym zerowaniem stosują zaawansowany obwód anulowania offsetu, co znacząco minimalizuje przesunięcie punktu zerowego i pozwala na dłuższe bezproblemowe monitorowanie wartości prądu stałego.

Pomiar prądu z wykorzystaniem czujnika prądu AC/DC: Funkcja wyjścia WAVE Waveform

Model Hioki CM7290 zmienia przebieg prądu płynącego przez przewód na proporcjonalny sygnał napięciowy. Przy tak podłączonym sygnale do cyfrowego oscyloskopu lub Memory HiCorder można skutecznie analizować chwilowe przebiegi prądu AC lub DC, jak również obserwować krótki okres prądu rozruchowego silnika. Funkcja wyjścia WAVE umożliwia też długoterminowe monitorowanie prądu stałego generowanego przez panele słoneczne systemu PV, co czyni te czujniki doskonałymi do długotrwałej obserwacji prądu stałego.

Pomiar prądu za pomocą czujnika prądu AC/DC: Tryb RMS dla wyjścia RMS

W trybie RMS, urządzenie Hioki CM7290 przekształca przebieg prądu na zestaw wartości RMS. Wynik zostaje przesłany jako sygnał napięciowy, dostępny w trzech opcjach prędkości:

• FAST: 45 Hz lub więcej
• NORMAL: 10 Hz lub więcej
• SLOW: 3 Hz lub więcej

Przykłady zastosowań obejmują:

• Analizę prądu przemiennego w spawarkach, gdzie występują dynamiczne wahania prądu,
• Długotrwały pomiar wartości RMS dla falownika operującego w zmiennym zakresie częstotliwości,
• Obserwację prądu silnika obrabiarki.

Pomiar prądu w trybie PEAK dla wartości szczytowej

W trybie PEAK, urządzenie Hioki CM7290 identyfikuje wartość szczytową przepływającego prądu z szybkością 2 kS/s (500 μs). Otrzymany wynik jest przesyłany jako sygnał napięciowy, z dostosowanym czasem odświeżania:

• FAST: 0,02 s
• NORMAL: 0,2 s
• SLOW: 1 s

Taka konfiguracja sprawdza się w monitoringach z szybko zmieniającym się obciążeniem elektrycznym.

Pomiar prądu z czujnikiem AC/DC: Tryb FREQ dla wyjścia częstotliwości

W trybie FREQ, urządzenie Hioki CM7290 oblicza częstotliwość prądu w przewodzie, a wynik jest wyświetlany jako sygnał napięciowy. Użytkownik ma możliwość ustawienia czasu odświeżania na poziomie: 0,2 s (FAST), 0,2 s (NORMAL) lub 3 s (SLOW).

Preferowane zastosowania obejmują monitorowanie wahań częstotliwości, a także testowanie sprężarek oraz silników elektrycznych.

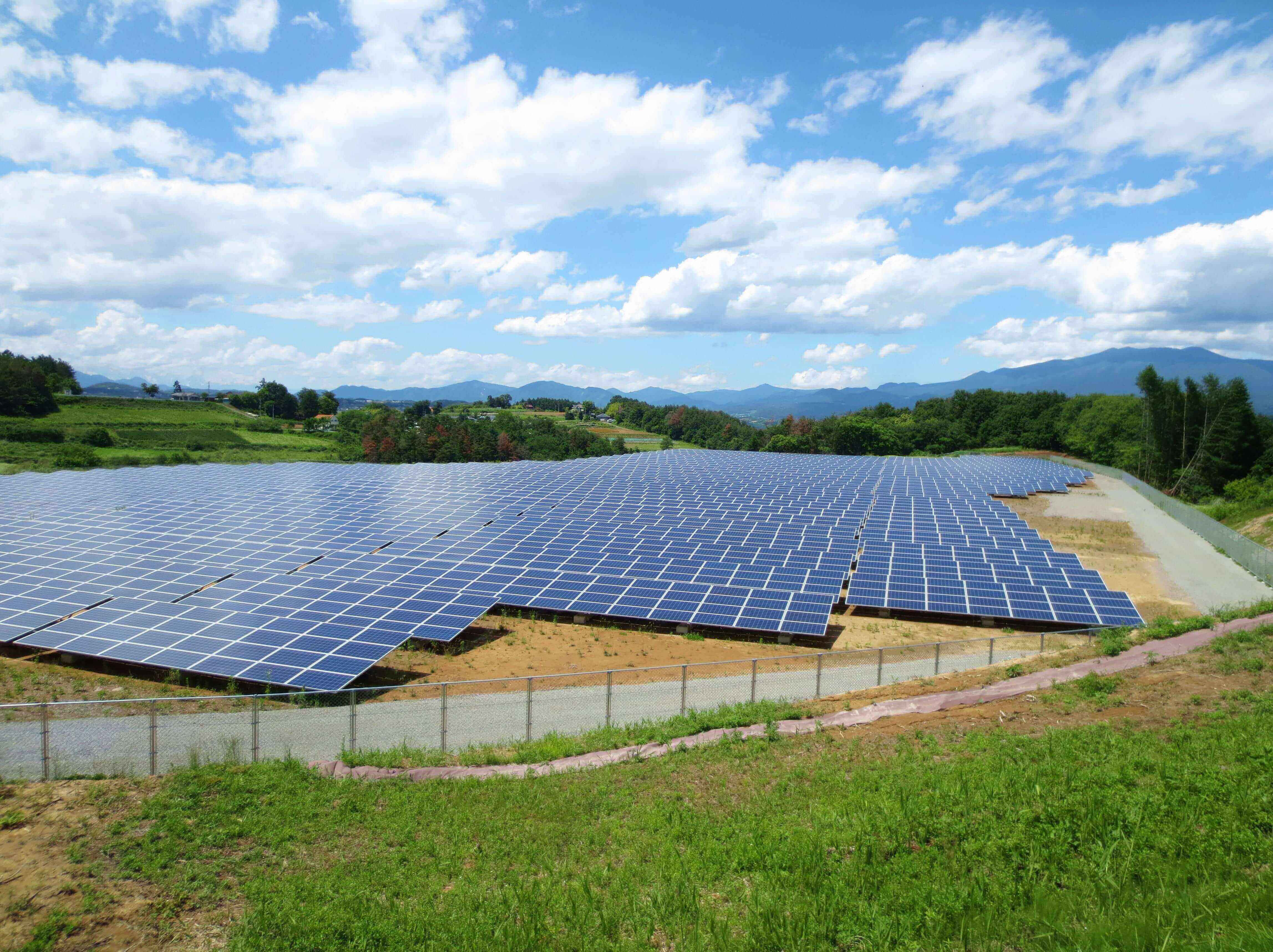

Zastosowanie: Monitorowanie ilości energii generowanej przez panele słoneczne w okresie 1 tygodnia

System:

• Jednostka Hioki CM7290
• Czujnik prądu AC/DC z automatycznym zerowaniem CT7731
• Przewód wyjściowy L9095
• Rejestrator pamięci HiCorder MR8870
