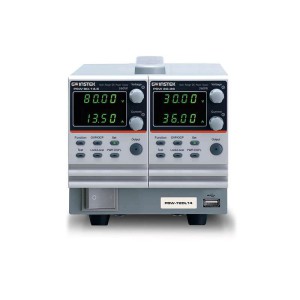

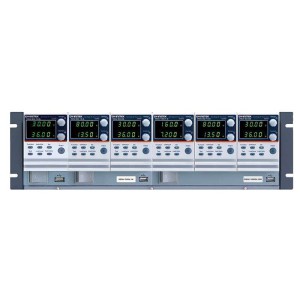

GW Instek PSW-Multi Dwukanałowy/Trójkanałowy programowalny zasilacz impulsowy DC PSW-720L14

Identyfikator produktu: PSW720L14

Indeks GWIN/PSW720L14

11 921,16 zł

Powyższa kwota jest ceną brutto. Cena netto: 9 692,00 zł

Ilość

Dostępny, termin dostawy: 30 dni

Uwaga, opis dotyczy całej serii zasilaczy - GW Instek - seria PSW Multi. Więcej informacji o konkrentym modelu, w sekcji - załączniki, w karcie katalogowej.

GW Instek PSW-Multi – programowalne, wielokanałowe zasilacze DC o wysokiej elastyczności i mocy do 1080W

GW Instek PSW-Multi to seria dwukanałowych i trzykanałowych programowalnych zasilaczy prądu stałego o szerokim zakresie napięcia i prądu wyjściowego, osiągająca moc do 1080W. Obejmuje 13 modeli dwukanałowych (720W) oraz 24 modele trzykanałowe (1080W), z modułami niskonapięciowymi (30V, 40V, 80V, 160V) i wysokiego napięcia (250V, 800V).

Funkcje ogólne:

Moc wyjściowa: do 720W (2 kanały) lub 1080W (3 kanały)

Kombinacje kanałów: szeroki wybór konfiguracji napięciowych

Opóźnienie między kanałami: < 0,1 ms dla tych samych modułów

Tryb CC/CV: możliwość ustawienia priorytetu, idealna dla testów LED i baterii

Regulowana szybkość narastania: konfigurowalny slew rate dla napięcia i prądu

Zasilacz o wysokiej sprawności i gęstości mocy

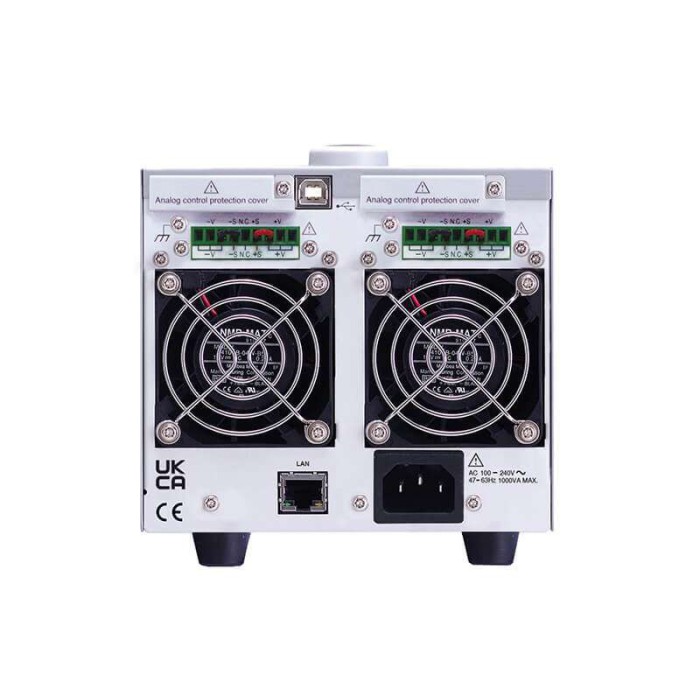

Interfejsy: USB, LAN (standard), analogowe zdalne sterowanie; opcjonalnie GPIB-USB, RS232-USB

Obsługa sterownika LabVIEW i oprogramowania Data Logging PC

Funkcje specjalne:

Zaawansowany serwer sieciowy: bezpośrednie sterowanie poleceniami SCPI, edytor sekwencji, rejestrator danych z interwałem 1 s

Szeroki zakres wyjściowy: jeden zasilacz może zastąpić kilka jednostek jednowyjściowych

Obwód upustowy: przyspieszenie czasu spadku napięcia wyjściowego

Sekwencje testowe: zapisywane bezpośrednio na USB, automatyzacja procedur

Ochrona DUT: dzięki trybowi CC podczas uruchamiania mocy – zapobieganie prądom rozruchowym

Slew rate: płynne narastanie napięcia zabezpiecza testowane komponenty przed uszkodzeniami

Zabezpieczenia: OVP, OCP z możliwością definiowania; domyślnie ustawione na 110% wartości znamionowej

Zastosowania:

Testowanie baterii, oświetlenia LED, urządzeń pojemnościowych

Walidacja komponentów elektronicznych w warunkach zmiennych napięć i prądów

Automatyzacja procedur testowych w środowiskach przemysłowych i laboratoryjnych

Specyfikacje modułów serii PSW-Multi
Typ modułu				1	2	4	5	6	8
Klasyczne napięcie H/L			-	L	L	L	L	H	H
Znamionowe napięcie wyjściowe			V	30	40	80	160	250	800
Znamionowy prąd wyjściowy			A	36	27	13.5	7.2	4.5	1.44
Znamionowa moc wyjściowa			W	360	360	360	360	360	360
Współczynnik mocy			-	3	3	3	3.2	3.125	3.2
Tryb stałego napięcia				30-36	40-27	80-13.5	160-7.2	250-4.5	800-1.44
Regulacja linii (*1)			mV	18	23	43	83	128	403
Regulacja obciążenia (*2)			mV	20	25	45	85	130	405
Tętnienia i szumy (*3)		p-p (*4)	mV	60	60	60	60	80	150
Tętnienia i szumy (*3)		r.m.s. (*5)	mV	7	7	7	12	15	30
Współczynnik temperaturowy			ppm/℃	100ppm/°C znamionowego napięcia wyjściowego, po 30 minutach nagrzewania
Napięcie zdalnej kompensacji sygnału (pojedynczy przewód)			V	0.6	0.6	0.6	0.6	1	1
Czas narastania (*6)		Obciążenie znamionowe	ms	50	50	50	100	100	150
Czas narastania (*6)		Bez obciążenia	ms	50	50	50	100	100	150
Czas opadania (*7)		Obciążenie znamionowe	ms	50	50	50	100	150	300
Czas opadania (*7)		Bez obciążenia	ms	500	500	500	1000	1200	2000
Czas reakcji przejściowej (*8)			ms	1	1	1	2	2	2
Tryb stałego prądu				30-36	40-27	80-13.5	160-7.2	250-4.5	800-1.44
Regulacja linii (*1)			mA	41	32	18.5	12.2	9.5	6.44
Regulacja obciążenia (*9)			mA	41	32	18.5	12.2	9.5	6.44
Tętnienia i szumy		r.m.s.	mA	72	54	27	15	10	5
Współczynnik temperaturowy			ppm/℃	200ppm/°C znamionowego prądu wyjściowego, po 30 minutach nagrzewania
Funkcja ochrony				30-36	40-27	80-13.5	160-7.2	250-4.5	800-1.44
Zabezpieczenie nadnapięciowe (OVP)		Zakres ustawień	V	3-33	4-44	8-88	16-176	20-275	20-880
Zabezpieczenie nadnapięciowe (OVP)		Dokładność ustawień		± (2% znamionowego napięcia wyjściowego)
Zabezpieczenie nadprądowe (OCP)		Zakres ustawień	A	3.6-39.6	2.7-29.7	1.35-14.85	0.72-7.92	0.45-4.95	0.144-1.584
Zabezpieczenie nadprądowe (OCP)		Dokładność ustawień		± (2% znamionowego prądu wyjściowego)
Zabezpieczenie przed przegrzaniem (OTP)		Działanie		Wyłączenie wyjścia
Zabezpieczenie przed niskim napięciem wejściowym AC (AC-FAIL)		Działanie		Wyłączanie wyjścia
Ograniczenie mocy (POWER LIMIT)		Działanie		Limit przekroczenia mocy.
Ograniczenie mocy (POWER LIMIT)		Wartość (stała)		Około 105% znamionowej mocy wyjściowej
Analogowe programowanie i monitorowanie				30-36	40-27	80-13.5	160-7.2	250-4.5	800-1.44
Napięcie wyjściowe sterowania napięciem zewnętrznym		przy 23 °C ± 5 °C		Dokładność i liniowość: ±0,5% znamionowego napięcia wyjściowego.
Prąd wyjściowy sterowania napięciem zewnętrznym		przy 23 °C ± 5 °C		Dokładność i liniowość: ±1% znamionowego prądu wyjściowego.
Napięcie wyjściowe sterowania rezystorem zewnętrznym		przy 23 °C ± 5 °C		Dokładność i liniowość: ±1,5% znamionowego napięcia wyjściowego.
Zewnętrzny rezystor sterujący prądem wyjściowym		przy 23 °C ± 5 °C		Dokładność i liniowość: ±1,5% znamionowego prądu wyjściowego.
Monitor napięcia wyjściowego		przy 23 °C ± 5 °C		Dokładność: ±1%				Dokładność: ±2%
Monitor prądu wyjściowego		przy 23 °C ± 5 °C		Dokładność: ±1%				Dokładność: ±2%
Kontrola wyłączenia				Wyłącza wyjście przy stanie NISKIM (od 0 V do 0,5 V) lub zwarciu.
Sterowanie włączaniem/wyłączaniem wyjścia				Możliwe wybory logiczne: Włącz wyjście za pomocą wartości LOW (0V do 0,5V) lub zwarcia, wyłącz wyjście za pomocą wartości HIGH (4,5V do 5V) lub rozwarcia. Włącz wyjście za pomocą WYSOKIEGO (4,5 V do 5 V) lub otwartego obwodu, wyłącz wyjście za pomocą NISKIEGO (0 V do 0,5 V) lub zwarcia.
Wskaźnik CV/CC/ALM/PWR ON/OUT ON				Wyjście fotoprzekaźnika z otwartym kolektorem; maksymalne napięcie 30 V, maksymalny pobór prądu 8 mA.
Panel przedni				30-36	40-27	80-13.5	160-7.2	250-4.5	800-1.44
Wyświetlacz, 4 cyfry	Dokładność napięcia	przy 23 °C ± 5 °C; ± (0,1% +	mV	20	20	20	100	200	400
Wyświetlacz, 4 cyfry	Dokładność prądu	przy 23 °C ± 5 °C; ± (0,1% +	mA	40	30	20	5	5	2
Wskazania				ZIELONE DIODY LED: CV, CC, VSR, ISR, DLY, RMT, 20, 40, 60, 80, 100, %W, W, V, A
Wskazania				CZERWONE DIODY LED: ALM
Przyciski				Funkcja, OVP/OCP, Ustawienie, Test, Blokada/Lokalny, PWR DSPL, Wyjście
Pokrętła				Napięcie, prąd
Port USB				Złącze USB typu A
Programowanie i pomiary (USB, LAN, GPIB)				30-36	40-27	80-13.5	160-7.2	250-4.5	800-1.44
Dokładność programowania napięcia wyjściowego		przy 23 °C ± 5 °C; ± (0,1% +	mV	10	10	10	100	200	400
Dokładność programowania prądu wyjściowego		przy 23 °C ± 5 °C; ± (0,1% +	mA	30	20	10	5	5	2
Rozdzielczość programowania napięcia wyjściowego			mV	1	1	2	3	5	14
Rozdzielczość programowania prądu wyjściowego			mA	1	1	1	1	1	1
Dokładność pomiaru napięcia wyjściowego		przy 23 °C ± 5 °C; ± (0,1% +	mV	10	10	10	100	200	400
Dokładność pomiaru prądu wyjściowego		przy 23 °C ± 5 °C; ± (0,1% +	mA	30	20	10	5	5	2
Rozdzielczość pomiaru napięcia wyjściowego			mV	1	1	2	3	5	14
Rozdzielczość pomiaru prądu wyjściowego			mA	1	1	1	1	1	1
Charakterystyka wejściowa				30-36	40-27	80-13.5	160-7.2	250-4.5	800-1.44
Wydajność		100Vac	%	77	78	78	79	79	80
		200Vac	%	79	80	80	81	81	82
Charakterystyka wejścia				Dwukanałowy			Potrójny kanał
Normalne parametry wejściowe				100Vac do 240Vac, 50Hz do 60Hz, jednofazowy
Zakres napięcia wejściowego				85Vac ~ 265Vac
Zakres częstotliwości wejściowej				47 Hz ~ 63 Hz
Maksymalny prąd wejściowy		100Vac	A	10			15
		200Vac	A	5			7.5
Prąd rozruchowy				Mniej niż 50A			Mniej niż 75A
Maksymalna moc wejściowa			VA	1000			1500
Współczynnik mocy		100Vac		0.99
		200Vac		0.97
Czas podtrzymania				20 ms lub więcej
Możliwości interfejsu				Dwukanałowy			Potrójny kanał
USB				Typ A: Host, Typ B: Slave, Prędkość: 1.1/2.0, Klasa USB: CDC (klasa urządzenia komunikacyjnego)
LAN				Adres MAC, adres IP DNS, hasło użytkownika, adres IP bramy, adres IP urządzenia, maska podsieci
GPIB				Opcjonalnie: GUG-001 (adapter GPIB na USB)
Warunki środowiskowe				Dwukanałowy			Potrójny kanał
Temperatura pracy				0°C do 50°C
Temperatura przechowywania				-25°C do 70°C
Wilgotność robocza				20% do 85% wilgotności względnej; brak kondensacji
Wilgotność przechowywania				90% RH lub mniej; Brak kondensacji
Wysokość				Maksymalnie 2000 m
Specyfikacja ogólna				Dwukanałowy			Potrójny kanał
Waga		tylko jednostka główna	kg	Około 5,4 kg			Około 7,7 kg
Wymiary		(SZER.×WYS.×GŁ.)	mm	142 x 124 x 350			214 x 124 x 350
Chłodzenie				Wymuszone chłodzenie powietrzem przez wewnętrzny wentylator
EMC				Zgodność z europejską dyrektywą EMC dla produktów testowych i pomiarowych klasy A
Bezpieczeństwo				Zgodność z europejską dyrektywą niskonapięciową i oznaczenie CE
Napięcie wytrzymywane		Między wejściem a obudową		Brak nieprawidłowości przy 1500 Vac przez 1 minutę
		Między wejściem a wyjściem		Brak nieprawidłowości przy 3000 VAC przez 1 minutę
		Między wyjściem a obudową		Brak nieprawidłowości przy napięciu 500 Vdc przez 1 minutę dla modeli 30V, 40V, 80V, 160V Brak nieprawidłowości przy 1500 Vdc przez 1 minutę dla modeli 250V, 800V
Rezystancja izolacji		Między wejściem a obudową		500 Vdc, 100 MΩ lub więcej
		Między wejściem a wyjściem		500 Vdc, 100 MΩ lub więcej
		Między wyjściem a obudową		500 Vdc, 100 MΩ lub więcej dla modeli 30V, 40V, 80V, 160V i 250V 1000 Vdc, 100 MΩ lub więcej dla modeli 800V

Uwagi:
*1: Przy 85 ~ 132Vac lub 170 ~ 265Vac, stałe obciążenie.
*2: Od braku obciążenia do pełnego obciążenia, stałe napięcie wejściowe. Mierzone w punkcie pomiarowym w trybie Remote Sense.
*3: Pomiar za pomocą sondy JEITA RC-9131B (1:1)
*4: Szerokość pasma częstotliwości pomiarowej wynosi od 10 Hz do 20 MHz.
*5: Szerokość pasma częstotliwości pomiarowej wynosi od 5 Hz do 1 MHz.
*6: Od 10% do 90% znamionowego napięcia wyjściowego, przy znamionowym obciążeniu rezystancyjnym.
*7: Od 90% do 10% znamionowego napięcia wyjściowego, przy znamionowym obciążeniu rezystancyjnym.
*8: Czas powrotu napięcia wyjściowego w granicach 0,1% + 10 mV znamionowego napięcia wyjściowego przy zmianie obciążenia z 50 do 100% znamionowego prądu wyjściowego.
*9: Dla zmiany napięcia obciążenia, równej napięciu znamionowemu urządzenia, stałe napięcie wejściowe.

Przewód zasilający x1 (zależnie od regionu)
GTL-123 Przewód testowy x 1 (30V/40V/80V/160V Jeden moduł niskonapięciowy dla każdego kanału)
GTL-240 Kabel USB typu "L" x1
PSW-004 Zestaw podstawowych akcesoriów x1 (moduł niskonapięciowy 30V/40V/80V/160V)
PSW-008 Zestaw akcesoriów podstawowych x1 (moduł wysokiego napięcia 250V/800V)
PSW-009 Osłona zacisków wyjściowych (moduł niskonapięciowy 30V/40V/80V/160V)
PSW-011 Osłona zacisków wyjściowych (moduł wysokiego napięcia 250V/800V)
