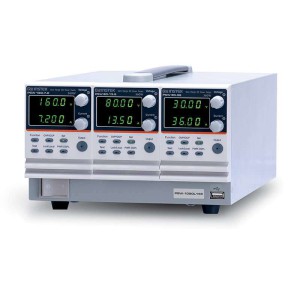

GW Instek PSW-Multi Dwukanałowy/Trójkanałowy programowalny zasilacz impulsowy DC PSW-1080L115
Powyższa kwota jest ceną brutto. Cena netto: 11 350,05 zł
Uwaga, opis dotyczy całej serii zasilaczy - GW Instek - seria PSW Multi. Więcej informacji o konkrentym modelu, w sekcji - załączniki, w karcie katalogowej.
GW Instek PSW-Multi – programowalne, wielokanałowe zasilacze DC o wysokiej elastyczności i mocy do 1080W
GW Instek PSW-Multi to seria dwukanałowych i trzykanałowych programowalnych zasilaczy prądu stałego o szerokim zakresie napięcia i prądu wyjściowego, osiągająca moc do 1080W. Obejmuje 13 modeli dwukanałowych (720W) oraz 24 modele trzykanałowe (1080W), z modułami niskonapięciowymi (30V, 40V, 80V, 160V) i wysokiego napięcia (250V, 800V).
Funkcje ogólne:
Moc wyjściowa: do 720W (2 kanały) lub 1080W (3 kanały)
Kombinacje kanałów: szeroki wybór konfiguracji napięciowych
Opóźnienie między kanałami: < 0,1 ms dla tych samych modułów
Tryb CC/CV: możliwość ustawienia priorytetu, idealna dla testów LED i baterii
Regulowana szybkość narastania: konfigurowalny slew rate dla napięcia i prądu
Zasilacz o wysokiej sprawności i gęstości mocy
Interfejsy: USB, LAN (standard), analogowe zdalne sterowanie; opcjonalnie GPIB-USB, RS232-USB
Obsługa sterownika LabVIEW i oprogramowania Data Logging PC
Funkcje specjalne:
Zaawansowany serwer sieciowy: bezpośrednie sterowanie poleceniami SCPI, edytor sekwencji, rejestrator danych z interwałem 1 s
Szeroki zakres wyjściowy: jeden zasilacz może zastąpić kilka jednostek jednowyjściowych
Obwód upustowy: przyspieszenie czasu spadku napięcia wyjściowego
Sekwencje testowe: zapisywane bezpośrednio na USB, automatyzacja procedur
Ochrona DUT: dzięki trybowi CC podczas uruchamiania mocy – zapobieganie prądom rozruchowym
Slew rate: płynne narastanie napięcia zabezpiecza testowane komponenty przed uszkodzeniami
Zabezpieczenia: OVP, OCP z możliwością definiowania; domyślnie ustawione na 110% wartości znamionowej
Zastosowania:
Testowanie baterii, oświetlenia LED, urządzeń pojemnościowych
Walidacja komponentów elektronicznych w warunkach zmiennych napięć i prądów
Automatyzacja procedur testowych w środowiskach przemysłowych i laboratoryjnych
Specyfikacje modułów serii PSW-Multi | |||||||||
Typ modułu | 1 | 2 | 4 | 5 | 6 | 8 | |||
Klasyczne napięcie H/L | - | L | L | L | L | H | H | ||
Znamionowe napięcie wyjściowe | V | 30 | 40 | 80 | 160 | 250 | 800 | ||
Znamionowy prąd wyjściowy | A | 36 | 27 | 13.5 | 7.2 | 4.5 | 1.44 | ||
Znamionowa moc wyjściowa | W | 360 | 360 | 360 | 360 | 360 | 360 | ||
Współczynnik mocy | - | 3 | 3 | 3 | 3.2 | 3.125 | 3.2 | ||
Tryb stałego napięcia | 30-36 | 40-27 | 80-13.5 | 160-7.2 | 250-4.5 | 800-1.44 | |||
Regulacja linii (*1) | mV | 18 | 23 | 43 | 83 | 128 | 403 | ||
Regulacja obciążenia (*2) | mV | 20 | 25 | 45 | 85 | 130 | 405 | ||
Tętnienia i szumy (*3) | p-p (*4) | mV | 60 | 60 | 60 | 60 | 80 | 150 | |
r.m.s. (*5) | mV | 7 | 7 | 7 | 12 | 15 | 30 | ||
Współczynnik temperaturowy | ppm/℃ | 100ppm/°C znamionowego napięcia wyjściowego, po 30 minutach nagrzewania | |||||||
Napięcie zdalnej kompensacji sygnału (pojedynczy przewód) | V | 0.6 | 0.6 | 0.6 | 0.6 | 1 | 1 | ||
Czas narastania (*6) | Obciążenie znamionowe | ms | 50 | 50 | 50 | 100 | 100 | 150 | |
Bez obciążenia | ms | 50 | 50 | 50 | 100 | 100 | 150 | ||
Czas opadania (*7) | Obciążenie znamionowe | ms | 50 | 50 | 50 | 100 | 150 | 300 | |
Bez obciążenia | ms | 500 | 500 | 500 | 1000 | 1200 | 2000 | ||
Czas reakcji przejściowej (*8) | ms | 1 | 1 | 1 | 2 | 2 | 2 | ||
Tryb stałego prądu | 30-36 | 40-27 | 80-13.5 | 160-7.2 | 250-4.5 | 800-1.44 | |||
Regulacja linii (*1) | mA | 41 | 32 | 18.5 | 12.2 | 9.5 | 6.44 | ||
Regulacja obciążenia (*9) | mA | 41 | 32 | 18.5 | 12.2 | 9.5 | 6.44 | ||
Tętnienia i szumy | r.m.s. | mA | 72 | 54 | 27 | 15 | 10 | 5 | |
Współczynnik temperaturowy | ppm/℃ | 200ppm/°C znamionowego prądu wyjściowego, po 30 minutach nagrzewania | |||||||
Funkcja ochrony | 30-36 | 40-27 | 80-13.5 | 160-7.2 | 250-4.5 | 800-1.44 | |||
Zabezpieczenie nadnapięciowe (OVP) | Zakres ustawień | V | 3-33 | 4-44 | 8-88 | 16-176 | 20-275 | 20-880 | |
Dokładność ustawień | ± (2% znamionowego napięcia wyjściowego) | ||||||||
Zabezpieczenie nadprądowe (OCP) | Zakres ustawień | A | 3.6-39.6 | 2.7-29.7 | 1.35-14.85 | 0.72-7.92 | 0.45-4.95 | 0.144-1.584 | |
Dokładność ustawień | ± (2% znamionowego prądu wyjściowego) | ||||||||
Zabezpieczenie przed przegrzaniem (OTP) | Działanie | Wyłączenie wyjścia | |||||||
Zabezpieczenie przed niskim napięciem wejściowym AC (AC-FAIL) | Działanie | Wyłączanie wyjścia | |||||||
Ograniczenie mocy (POWER LIMIT) | Działanie | Limit przekroczenia mocy. | |||||||
Wartość (stała) | Około 105% znamionowej mocy wyjściowej | ||||||||
Analogowe programowanie i monitorowanie | 30-36 | 40-27 | 80-13.5 | 160-7.2 | 250-4.5 | 800-1.44 | |||
Napięcie wyjściowe sterowania napięciem zewnętrznym | przy 23 °C ± 5 °C | Dokładność i liniowość: ±0,5% znamionowego napięcia wyjściowego. | |||||||
Prąd wyjściowy sterowania napięciem zewnętrznym | przy 23 °C ± 5 °C | Dokładność i liniowość: ±1% znamionowego prądu wyjściowego. | |||||||
Napięcie wyjściowe sterowania rezystorem zewnętrznym | przy 23 °C ± 5 °C | Dokładność i liniowość: ±1,5% znamionowego napięcia wyjściowego. | |||||||
Zewnętrzny rezystor sterujący prądem wyjściowym | przy 23 °C ± 5 °C | Dokładność i liniowość: ±1,5% znamionowego prądu wyjściowego. | |||||||
Monitor napięcia wyjściowego | przy 23 °C ± 5 °C | Dokładność: ±1% | Dokładność: ±2% | ||||||
Monitor prądu wyjściowego | przy 23 °C ± 5 °C | Dokładność: ±1% | Dokładność: ±2% | ||||||
Kontrola wyłączenia | Wyłącza wyjście przy stanie NISKIM (od 0 V do 0,5 V) lub zwarciu. | ||||||||
Sterowanie włączaniem/wyłączaniem wyjścia | Możliwe wybory logiczne: Włącz wyjście za pomocą wartości LOW (0V do 0,5V) lub zwarcia, wyłącz wyjście za pomocą wartości HIGH (4,5V do 5V) lub rozwarcia. Włącz wyjście za pomocą WYSOKIEGO (4,5 V do 5 V) lub otwartego obwodu, wyłącz wyjście za pomocą NISKIEGO (0 V do 0,5 V) lub zwarcia. | ||||||||
Wskaźnik CV/CC/ALM/PWR ON/OUT ON | Wyjście fotoprzekaźnika z otwartym kolektorem; maksymalne napięcie 30 V, maksymalny pobór prądu 8 mA. | ||||||||
Panel przedni | 30-36 | 40-27 | 80-13.5 | 160-7.2 | 250-4.5 | 800-1.44 | |||
Wyświetlacz, 4 cyfry | Dokładność napięcia | przy 23 °C ± 5 °C; ± (0,1% + | mV | 20 | 20 | 20 | 100 | 200 | 400 |
Dokładność prądu | przy 23 °C ± 5 °C; ± (0,1% + | mA | 40 | 30 | 20 | 5 | 5 | 2 | |
Wskazania | ZIELONE DIODY LED: CV, CC, VSR, ISR, DLY, RMT, 20, 40, 60, 80, 100, %W, W, V, A | ||||||||
CZERWONE DIODY LED: ALM | |||||||||
Przyciski | Funkcja, OVP/OCP, Ustawienie, Test, Blokada/Lokalny, PWR DSPL, Wyjście | ||||||||
Pokrętła | Napięcie, prąd | ||||||||
Port USB | Złącze USB typu A | ||||||||
Programowanie i pomiary (USB, LAN, GPIB) | 30-36 | 40-27 | 80-13.5 | 160-7.2 | 250-4.5 | 800-1.44 | |||
Dokładność programowania napięcia wyjściowego | przy 23 °C ± 5 °C; ± (0,1% + | mV | 10 | 10 | 10 | 100 | 200 | 400 | |
Dokładność programowania prądu wyjściowego | przy 23 °C ± 5 °C; ± (0,1% + | mA | 30 | 20 | 10 | 5 | 5 | 2 | |
Rozdzielczość programowania napięcia wyjściowego | mV | 1 | 1 | 2 | 3 | 5 | 14 | ||
Rozdzielczość programowania prądu wyjściowego | mA | 1 | 1 | 1 | 1 | 1 | 1 | ||
Dokładność pomiaru napięcia wyjściowego | przy 23 °C ± 5 °C; ± (0,1% + | mV | 10 | 10 | 10 | 100 | 200 | 400 | |
Dokładność pomiaru prądu wyjściowego | przy 23 °C ± 5 °C; ± (0,1% + | mA | 30 | 20 | 10 | 5 | 5 | 2 | |
Rozdzielczość pomiaru napięcia wyjściowego | mV | 1 | 1 | 2 | 3 | 5 | 14 | ||
Rozdzielczość pomiaru prądu wyjściowego | mA | 1 | 1 | 1 | 1 | 1 | 1 | ||
Charakterystyka wejściowa | 30-36 | 40-27 | 80-13.5 | 160-7.2 | 250-4.5 | 800-1.44 | |||
Wydajność | 100Vac | % | 77 | 78 | 78 | 79 | 79 | 80 | |
200Vac | % | 79 | 80 | 80 | 81 | 81 | 82 | ||
Charakterystyka wejścia | Dwukanałowy | Potrójny kanał | |||||||
Normalne parametry wejściowe | 100Vac do 240Vac, 50Hz do 60Hz, jednofazowy | ||||||||
Zakres napięcia wejściowego | 85Vac ~ 265Vac | ||||||||
Zakres częstotliwości wejściowej | 47 Hz ~ 63 Hz | ||||||||
Maksymalny prąd wejściowy | 100Vac | A | 10 | 15 | |||||
200Vac | A | 5 | 7.5 | ||||||
Prąd rozruchowy | Mniej niż 50A | Mniej niż 75A | |||||||
Maksymalna moc wejściowa | VA | 1000 | 1500 | ||||||
Współczynnik mocy | 100Vac | 0.99 | |||||||
200Vac | 0.97 | ||||||||
Czas podtrzymania | 20 ms lub więcej | ||||||||
Możliwości interfejsu | Dwukanałowy | Potrójny kanał | |||||||
USB | Typ A: Host, Typ B: Slave, Prędkość: 1.1/2.0, Klasa USB: CDC (klasa urządzenia komunikacyjnego) | ||||||||
LAN | Adres MAC, adres IP DNS, hasło użytkownika, adres IP bramy, adres IP urządzenia, maska podsieci | ||||||||
GPIB | Opcjonalnie: GUG-001 (adapter GPIB na USB) | ||||||||
Warunki środowiskowe | Dwukanałowy | Potrójny kanał | |||||||
Temperatura pracy | 0°C do 50°C | ||||||||
Temperatura przechowywania | -25°C do 70°C | ||||||||
Wilgotność robocza | 20% do 85% wilgotności względnej; brak kondensacji | ||||||||
Wilgotność przechowywania | 90% RH lub mniej; Brak kondensacji | ||||||||
Wysokość | Maksymalnie 2000 m | ||||||||
Specyfikacja ogólna | Dwukanałowy | Potrójny kanał | |||||||
Waga | tylko jednostka główna | kg | Około 5,4 kg | Około 7,7 kg | |||||
Wymiary | (SZER.×WYS.×GŁ.) | mm | 142 x 124 x 350 | 214 x 124 x 350 | |||||
Chłodzenie | Wymuszone chłodzenie powietrzem przez wewnętrzny wentylator | ||||||||
EMC | Zgodność z europejską dyrektywą EMC dla produktów testowych i pomiarowych klasy A | ||||||||
Bezpieczeństwo | Zgodność z europejską dyrektywą niskonapięciową i oznaczenie CE | ||||||||
Napięcie wytrzymywane | Między wejściem a obudową | Brak nieprawidłowości przy 1500 Vac przez 1 minutę | |||||||
Między wejściem a wyjściem | Brak nieprawidłowości przy 3000 VAC przez 1 minutę | ||||||||
Między wyjściem a obudową | Brak nieprawidłowości przy napięciu 500 Vdc przez 1 minutę dla modeli 30V, 40V, 80V, 160V Brak nieprawidłowości przy 1500 Vdc przez 1 minutę dla modeli 250V, 800V | ||||||||
Rezystancja izolacji | Między wejściem a obudową | 500 Vdc, 100 MΩ lub więcej | |||||||
Między wejściem a wyjściem | 500 Vdc, 100 MΩ lub więcej | ||||||||
Między wyjściem a obudową | 500 Vdc, 100 MΩ lub więcej dla modeli 30V, 40V, 80V, 160V i 250V 1000 Vdc, 100 MΩ lub więcej dla modeli 800V |
Uwagi: | |||||||||
*1: Przy 85 ~ 132Vac lub 170 ~ 265Vac, stałe obciążenie. | |||||||||
*2: Od braku obciążenia do pełnego obciążenia, stałe napięcie wejściowe. Mierzone w punkcie pomiarowym w trybie Remote Sense. | |||||||||
*3: Pomiar za pomocą sondy JEITA RC-9131B (1:1) | |||||||||
*4: Szerokość pasma częstotliwości pomiarowej wynosi od 10 Hz do 20 MHz. | |||||||||
*5: Szerokość pasma częstotliwości pomiarowej wynosi od 5 Hz do 1 MHz. | |||||||||
*6: Od 10% do 90% znamionowego napięcia wyjściowego, przy znamionowym obciążeniu rezystancyjnym. | |||||||||
*7: Od 90% do 10% znamionowego napięcia wyjściowego, przy znamionowym obciążeniu rezystancyjnym. | |||||||||
*8: Czas powrotu napięcia wyjściowego w granicach 0,1% + 10 mV znamionowego napięcia wyjściowego przy zmianie obciążenia z 50 do 100% znamionowego prądu wyjściowego. | |||||||||
*9: Dla zmiany napięcia obciążenia, równej napięciu znamionowemu urządzenia, stałe napięcie wejściowe. |
- Przewód zasilający x1 (zależnie od regionu)
- GTL-123 Przewód testowy x 1 (30V/40V/80V/160V Jeden moduł niskonapięciowy dla każdego kanału)
- GTL-240 Kabel USB typu "L" x1
- PSW-004 Zestaw podstawowych akcesoriów x1 (moduł niskonapięciowy 30V/40V/80V/160V)
- PSW-008 Zestaw akcesoriów podstawowych x1 (moduł wysokiego napięcia 250V/800V)
- PSW-009 Osłona zacisków wyjściowych (moduł niskonapięciowy 30V/40V/80V/160V)
- PSW-011 Osłona zacisków wyjściowych (moduł wysokiego napięcia 250V/800V)
