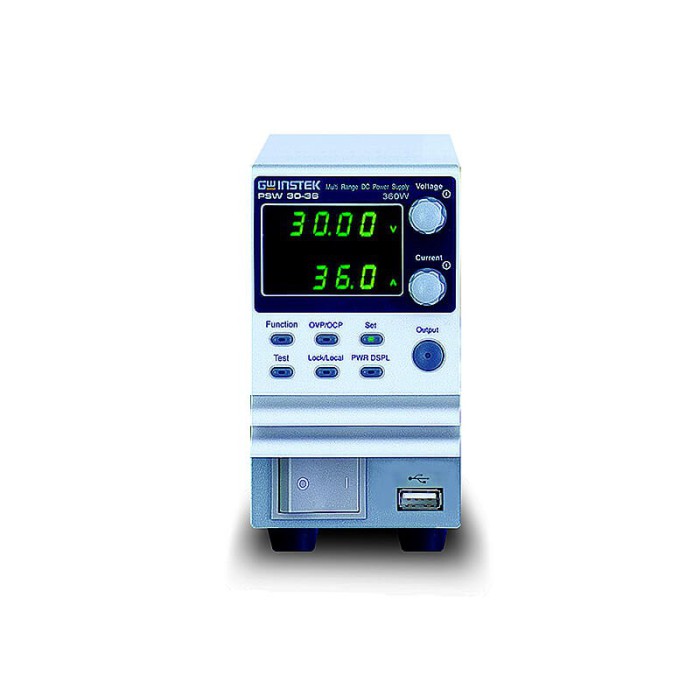

PSW 30-36 - 0...30V / 0...36A / 360W
GW Instek PSW 30-36 to programowalny zasilacz laboratoryjny z jednym kanałem wyjściowym. Model posiada napięcie znamionowe 30V oraz maksymalną moc wyjściową 360W. Funkcja wielozakresowa umożliwia elastyczną i efektywną konfigurację napięcia oraz prądu w zakresie znamionowej mocy wyjściowej. Może być podłączony szeregowo (do 2 jednostek) lub równolegle (do 3 jednostek), zwiększając dostępny zakres napięcia lub prądu wyjściowego.
Powyższa kwota jest ceną brutto. Cena netto: 5 716,00 zł
PSW 30-36 - 0...30V / 0...36A / 360W
PSW 30-36 - 0...30V / 0...36A / 360W to innowacyjny model programowalnego zasilacza laboratoryjnego od renomowanej firmy GW Instek, który charakteryzuje się jednymi z najwyższych parametrów w swojej klasie. Posiada moc wyjściową do 360W, co czyni go wszechstronnym narzędziem w laboratoriach, warsztatach i na liniach produkcyjnych, idealnym do realizacji rozmaitych projektów elektronicznych.
Seria PSW oferuje możliwości podłączania zasilaczy w konfiguracjach szeregowych oraz równoległych, co umożliwia użytkownikom zwiększenie napięcia lub prądu w zależności od potrzeb projektu. Użytkownicy mogą dzięki temu dostosowywać parametry zasilania, co znacznie zwiększa elastyczność w testowaniu i pracy z różnymi urządzeniami. Dodatkowo, zasilacze te wyróżniają się wysoką wydajnością, co przekłada się na efektywność energetyczną, ważną w kontekście rosnących kosztów energii.
Unikalna funkcjonalność zasilacza PSW 30-36 - 0...30V / 0...36A / 360W jest opóźnienie włączania oraz wyłączania wyjścia, która pozwala na precyzyjne kontrolowanie parametrów, co ma szczególne znaczenie w pracach wymagających szczególnej ostrożności. Użytkownik ma możliwość dostosowania czasów opóźnień, co może zminimalizować ryzyko uszkodzeń testowanych komponentów. Wartością dodaną zasilacza jest opcja symulacji układów fotowoltaicznych, co stanowi istotne narzędzie dla osób pracujących w branży odnawialnych źródeł energii.
Oprócz tradycyjnych interfejsów, takich jak USB i LAN, nowoczesne zasilacze serii PSW umożliwiają integrację z systemami automatyzacji, co może znacznie przyspieszyć procesy testowania i monitorowania. Aby ułatwić użytkownikom pracę, dostępne są również różnorodne dodatkowe akcesoria, które podnoszą funkcjonalność i wszechstronność urządzenia.
PSW 30-36 - 0...30V / 0...36A / 360W - charakterystyka i właściwości
Poniżej przedstawiamy najważniejsze cechy oraz parametry zasilacza PSW 30-36 - 0...30V / 0...36A / 360W, które mogą okazać się przydatne w codziennej pracy:
- Nominalne napięcie wyjściowe: 0...30 V
- Nominalny prąd wyjściowy: 0...36 A
- Moc wyjściowa: 360 W
- Tryb stałej mocy wyjścia (C.C./C.V.)
- Regulowany współczynnik narastania
- Wysoka efektywność energetyczna
- Obsługuje różnorodne aplikacje, w tym testy komponentów LED i akumulatorów
- Wymiary modułów RACK: standardowe opcje dla 360W
- Interfejsy standardowe: LAN, USB, Analogowy
- Wbudowane zabezpieczenia nadprądowe (OCP) oraz przepięciowe (OVP)
Wszystkie powyższe funkcje i właściwości sprawiają, że PSW 30-36 - 0...30V / 0...36A / 360W jest niezawodnym rozwiązaniem, które doskonale odpowiada na potrzeby współczesnych zastosowań laboratoryjnych, a także w przemyśle elektronicznym.
PSW 30-36 - 0...30V / 0...36A / 360W - podsumowanie
Podsumowując, zasilacz PSW 30-36 - 0...30V / 0...36A / 360W to innowacyjne urządzenie, które oferuje wiele funkcji i parametrów, dostosowanych do różnorodnych potrzeb użytkowników. Jego wszechstronność, jakość oraz efektywność energetyczna sprawiają, że jest to doskonały wybór dla każdej pracowni.
| Model | PSW | 30-36 |
| Znamionowe napięcie wyjściowe | V | 30 |
| Znamionowy prąd wyjściowy | A | 36 |
| Znamionowa moc wyjściowa | W | 360 |
| Stosunek mocy | -- | 3 |
| Tryb stałonapięciowy | PSW | 30-36 |
| Dokładność regulacji linii (*1) | mV | 18 |
| Dokładność regulacji obciążenia (*2) | mV | 20 |
| Tętnienia i pulsacje (*3) | ||
| p-p (*4) | mV | 60 |
| r.m.s (*5) | mV | 7 |
| Współczynnik temperaturowy | ppm/°C | 100ppm/°C (znamionowego napięcia wyjściowego, po 30 min rozgrzania) |
| Kompensacja napięcia zdalnego czujnika | V/przewód | 0.6 |
| Czas narastania (*6) | ||
| Obciążenie znamionowe | ms | 50 |
| Brak obciążenia | ms | 50 |
| Czas opadania (*7) | ||
| Obciążenie znamionowe | ms | 50 |
| Brak obciążenia | ms | 500 |
| Odpowiedź impulsowa (*8) | ms | 1 |
| Tryb stałoprądowy | PSW | 30-36 |
| Dokładność regulacji linii (*1) | mA | 41 |
| Dokładność regulacji obciążenia (*9) | mA | 41 |
| Tętnienie i pulsacje | ||
| r.m.s (*5) | mA | 72 |
| Współczynnik temperaturowy | ppm/°C | 200ppm/° (znamionowego napięcia wyjściowego, po 30 min rozgrzania) |
| Zabezpieczenia | PSW | 30-36 |
| Zabezpieczenie przepięciowe (OVP) | ||
| Zakres ustawień | V | 3-33 |
| Dokładność ustawienia | ± (2% znamionowego napięcia wyjściowego) | |
| Zabezpieczenie prądowe (OCP) | ||
| Zakres ustawień | A | 3.6-39.6 |
| Dokładność ustawienia | ± (2% znamionowego prądu wyjściowego) | |
| Zabezpieczenie termiczne (OTP) | ||
| Działanie | Wyłączenie wyjścia | |
| Zabezpieczenie niskiego wejścia AC (AC-FAIL) | ||
| Działanie | Wyłączenie wyjścia | |
| Ograniczenie mocy (POWER LIMIT) | ||
| Działanie | Limit mocy | |
| Wartość (stała) | Ok. 105% znamionowe mocy wyjściowej | |
| Panel przedni | PSW | 30-36 |
| Wyświetlacz, 4 cyfry | ||
| Dokładność napięcia: 0.1% + | mV | 20 |
| Dokładność prądowa: 0.1% + | mA | 40 |
| Programowanie i pomiar (Interfejsy) | PSW | 30-36 |
| Programowalna dokładność napięciowa 0.1% + | mV | 10 |
| Programowalna dokładność prądowa 0.1% + | mA | 30 |
| Programowalna rozdzielczość napięcia | mV | 1 |
| Programowalna rozdzielczość prądowa | mA | 1 |
| Dokładność pomiaru napięcia 0.1% + | mV | 10 |
| Dokładność pomiaru prądu 0.1% + | mA | 30 |
| Rozdzielczość pomiaru napięcia | mV | 1 |
| Rozdzielczość pomiaru prądu | mA | 1 |
Dane ogólne
| Charakterystyka wejściowa | PSW | 30V | 80V | 160V | 250V | 800V | |
| Znamionowe parametry wejściowe | 100Vac … 240Vac, 50Hz … 60Hz, jednofazowe | ||||||
| Zakres napięcia wejściowego | 85Vac ~ 265Vac | ||||||
| Zakres częstotliwości wejściowej | 47Hz ~ 63Hz | ||||||
| Maksymalny prąd wejściowy | |||||||
| 100Vac | A | 360W: 5A, 720W: 10A, 1080W: 15A | |||||
| 200Vac | A | 360W: 2.5A, 720W: 5A, 1080W: 7.5A | |||||
| Prąd rozruchowy | A | < 25A for 360W, < 50A for 720W, < 75A for 1080W | |||||
| Maksymalna moc wejściowa | VA | 360W: 500VA, 720W: 1000VA, 1080W: 1500VA | |||||
| Współczynnik mocy | |||||||
| 100Vac | 0.99 | ||||||
| 200Vac | 0.97 | ||||||
| Wydajność | |||||||
| 100Vac | % | 77 | 78 | 79 | 79 | 80 | |
| 200Vac | % | 79 | 80 | 81 | 81 | 82 | |
| Czas oczekiwania | 20 ms lub więcej | ||||||
| Programowanie i monitorowanie analogowe | PSW | 30V | 80V | 160V | 250V | 800V | |
| Napięcie zewnętrzne wyjścia napięciowego (sterującego) | Dokładność i liniowość: ±0.5% znamionowego napięcia wyjściowego. | ||||||
| Napięcie zewnętrzne wyjścia prądowego (sterującego) | Dokładność i liniowość: ±1 % znamionowego prądu wyjściowego. | ||||||
| Rezystancja zewnętrzna wyjścia napięciowego (sterującego) | Dokładność i liniowość: ±1.5% znamionowego napięcia wyjściowego. | ||||||
| Rezystancja zewnętrzna wyjścia prądowego (sterującego) | Dokładność i liniowość: ±1.5% znamionowego prądu wyjściowego. | ||||||
| Monitor napięcia wyjściowego | |||||||
| Dokładność | % | ±1 | ±1 | ±1 | ±2 | ±2 | |
| Monitor prądu wyjściowego | |||||||
| Dokładność | % | ±1 | ±1 | ±1 | ±2 | ±2 | |
| Kontrola wyłączania | Wyłącza wyjście dla LOW (0…0.5V) lub zwarcia. | ||||||
| Sterowanie włączaniem / wyłączaniem Wyjścia | Dostępne pozycje logiczne: Włącz wyjście używając LOW (0…0.5V) lub zwarcia, Wyłącz wyjście używając HIGH (4.5…5V) lub zwarcia, Włącz wyjście używając HIGH (4.5…%V) lub zwarcia, Wyłącz wyjście używając LOW (0…0.5V) lub zwarcia. | ||||||
| Wskaźnik: CV/CC/ALM/PWR ON/OUT ON | Wyjście otwartego kolektora Transoptora; Maksymalne napięcie 30V, maksymalny prąd upływu 8 mA. | ||||||
| Funkcjonalności szeregowe I równoległe | PSW | 30V | 80V | 160V | 250V | 800V | |
| Liczba urządzeń równoległych | Jednostki | 3 | 3 | 3 | 3 | 3 | |
| Liczba urządzeń szeregowo | Jednostki | 2 | 2 | 2 | Brak | Brak | |
| Panel przedni | |||||||
| Wskazania | Diody zielone: CV, CC, VSR, ISR, DLY, RMT, 20, 40, 60, 80, 100, %W, W, V, A Diody czerwone: ALM | ||||||
| Przyciski | Funkcje, OVP/OCP, Ustaw, Test, Zablokuj/Lokalnie, PWR DSPL (zmiana wyświetlacza), Wyjście | ||||||
| Gałki | Napięcie, Prąd | ||||||
| Port USB | USB Typ A | ||||||
| Interfejsy | |||||||
| USB | Typ A: Host, Typ B: Slave, Prędkość: 1.1/2.0, USB Klasa: CDC (Klasa urządzeń komunikacyjnych) | ||||||
| LAN | Adres MAC, Adres DNS IP, Hasło Użytkownika, Adres IP bramki, Adres IP Urządzenia, Maska Podsieci | ||||||
| GPIB | Opcja: GUG-001 (adapter GPIB-USB) | ||||||
| Warunki środowiskowe | |||||||
| Temperatura pracy | 0?C … 50?C | ||||||
| Temperatura przechowywania | -25?C … 70?C | ||||||
| Wilgotność pracy | 20% … 85% RH; Brak kondensacji | ||||||
| Wilgotność przechowywania | 90% RH lub mniej; Brak kondensacji | ||||||
| Wysokość | Maksymalnie do 2000 m | ||||||
| Specyfikacja ogólna | |||||||
| Masa (jednostka główna) | kg | Ok. 3kg for 360W, Ok. 5.3kg for 720W, Ok. 7.5kg for 1080W | |||||
| Wymiary (szer. x wys. x gł.) | mm | 360W: 71×124×350mm, 720W: 142×124×350mm, 1080W: 214×124×350mm | |||||
| Chłodzenie | Powietrzem za pomocą wewnętrznego wentylatora. | ||||||
| Kompatybilność elektromagnetyczna (EMC) | Zgodna z dyrektywę 2004/108/EC dla przyrządów testowych i pomiarowych klasy A. | ||||||
| Bezpieczeństwo | Spełnia dyrektywę niskonapięciową 2006/95/EC (LVD) oraz posiada znak CE. | ||||||
| Wytrzymałość napięciowa | Pomiędzy wejściem a obudową: Brak nieprawidłowości przy 1500 Vac przez 1 minutę. Pomiędzy wyjściem a obudową: Brak nieprawidłowości przy 3000 Vac przez 1 minutę. Pomiędzy wyjście a obudowa: Brak nieprawidłowości dla 500 Vdc przez 1 minuty dla modeli 30V, 80V, 160V. Brak nieprawidłowości dla 1500 Vdc przez 1 minuty dla modeli 250V, 800V. | ||||||
| Rezystancja izolacji | Wejście a obudowa: 500 Vdc, 100MΩ lub więcej Wejście a wyjście: 500 Vdc, 100MΩ lub więcej Wyjście a obudowa: 500 Vdc, 100MΩ lub więcej dla modeli 30V, 80V, 160V i 250V. 1000Vdc, 100MΩ lub więcej dla modeli 800V. | ||||||
