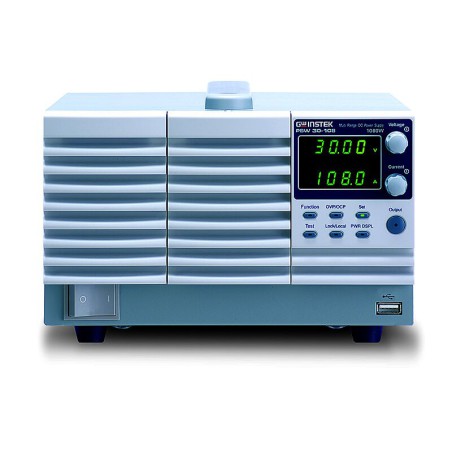

PSW 30-108 - 0...30V / 0...108A / 1080W

GW Instek PSW 30-108 to programowalny zasilacz laboratoryjny z jednym kanałem wyjściowym. Model posiada napięcie znamionowe 30V oraz maksymalną moc wyjściową 1080W. Funkcja wielozakresowa umożliwia elastyczną i efektywną konfigurację napięcia oraz prądu w zakresie znamionowej mocy wyjściowej. Może być podłączony szeregowo (do 2 jednostek) lub równolegle (do 3 jednostek), zwiększając dostępny zakres napięcia lub prądu wyjściowego.

Identyfikator produktu: PSW30108

Indeks GWIN/PSW30108

11 186,85 zł

(10 291,76 zł )

Powyższa kwota jest ceną brutto. Cena netto: 9 095,00 zł

PSW 30-108 - 0...30V / 0...108A / 1080W

PSW 30-108 to wyjątkowy model zasilacza laboratoryjnego w serii PSW firmy GW Instek, przystosowany do wielu zastosowań wymagających dostosowanego źródła zasilania. Dzięki znakomitej wydajności oraz elastyczności, ten zasilacz o maksymalnej mocy wyjściowej 1080W, napięciu 0...30V i prądzie 0...108A, jest idealnym narzędziem dla profesjonalistów w dziedzinie elektroniki oraz inżynierii. Umożliwia swobodne programowanie i dokładne dostosowanie parametrów wyjściowych, co czyni go doskonałym rozwiązaniem do pracy laboratoryjnej, testów prototypów oraz w zastosowaniach w przemyśle.

Seria zasilaczy PSW wyróżnia się możliwością pracy w różnych trybach - stałonapięciowym (C.V.) oraz stałoprądowym (C.C.). Dzięki temu użytkownicy mogą dostosować urządzenie do specyficznych wymagań testowanych komponentów. Modele zasilaczy można łączyć szeregowo lub równolegle, co umożliwia zwiększenie zakresu prądu lub napięcia na wyjściu. Funkcja ta znacznie poszerza możliwości zastosowania urządzenia, co czyni je nieocenionym wsparciem w różnorodnych projektach.

Warto również zwrócić uwagę na innowacyjne funkcje, takie jak regulowana szybkość narastania napięcia i prądu, która pozwala na płynne włączanie i wyłączanie zasilania. Taka kontrola nad dynamiką zasilania jest szczególnie istotna w przypadku testowania komponentów wrażliwych na impulsy prądowe.

Interfejsy, takie jak USB, LAN, oraz analogowy, umożliwiają łatwą komunikację z urządzeniem, a także zdalne sterowanie jego funkcjami. Użytkownicy mogą korzystać z aplikacji do rejestracji danych, co znacznie upraszcza monitorowanie parametrów w czasie rzeczywistym.

PSW 30-108 - 0...30V / 0...108A / 1080W - funkcje i zabezpieczenia

Wszystkie modele serii PSW, w tym PSW 30-108, są wyposażone w systemy zabezpieczeń, takie jak ochrona przed przeciążeniem (OCP) oraz ochrona przed przepięciem (OVP). Te mechanizmy zabezpieczające zapewniają, że testowane urządzenia nie zostaną uszkodzone w wyniku nadmiernych prądów czy napięć. Użytkownicy mogą dostosować progi tych zabezpieczeń, co daje im dodatkową kontrolę nad bezpieczeństwem pracy.

Urządzenie jest również dostosowane do montażu w szafach RACK, co ułatwia jego integrację w laboratoriach oraz w różnych środowiskach produkcyjnych. Zasilacz PSW 30-108 cechuje się kompaktową budową, co oszczędza miejsce i ułatwia zarządzanie przestrzenią.

PSW 30-108 - 0...30V / 0...108A / 1080W - kluczowe cechy

Znamionowe napięcie wyjściowe: 30V
Znamionowy prąd wyjściowy: 108A
Maksymalna moc wyjściowa: 1080W
Tryb stałej mocy wyjścia (napięcia oraz prądu)
Wysoka gęstość mocy i wydajność
Możliwość łączenia szeregowego i równoległego
Regulowana szybkość narastania napięcia i prądu
Interfejsy: USB, LAN, Analogowy
Zabezpieczenia OVP oraz OCP
Montaż w standardzie RACK (1/2, 1/3, 1/6 EIA/JIS)

Pliki do pobrania

Karta kat. GW Instek PSW

Pliki do pobrania (1.75MB)

Model	PSW	30-108
Znamionowe napięcie wyjściowe	V	30
Znamionowy prąd wyjściowy	A	108
Znamionowa moc wyjściowa	W	1080
Stosunek mocy	--	3
Tryb stałonapięciowy	PSW	30-108
Dokładność regulacji linii (*1)	mV	18
Dokładność regulacji obciążenia (*2)	mV	20
Tętnienia i pulsacje (*3)
p-p (*4)	mV	100
r.m.s (*5)	mV	14
Współczynnik temperaturowy	ppm/°C	100ppm/°C (znamionowego napięcia wyjściowego, po 30 min rozgrzania)
Kompensacja napięcia zdalnego czujnika	V/przewód	0.6
Czas narastania (*6)
Obciążenie znamionowe	ms	50
Brak obciążenia	ms	50
Czas opadania (*7)
Obciążenie znamionowe	ms	50
Brak obciążenia	ms	500
Odpowiedź impulsowa (*8)	ms	1
Tryb stałoprądowy	PSW	30-108
Dokładność regulacji linii (*1)	mA	113
Dokładność regulacji obciążenia (*9)	mA	113
Tętnienie i pulsacje
r.m.s (*5)	mA	216
Współczynnik temperaturowy	ppm/°C	200ppm/° (znamionowego napięcia wyjściowego, po 30 min rozgrzania)
Zabezpieczenia	PSW	30-108
Zabezpieczenie przepięciowe (OVP)
Zakres ustawień	V	3-33
Dokładność ustawienia	± (2% znamionowego napięcia wyjściowego)
Zabezpieczenie prądowe (OCP)
Zakres ustawień	A	5-118.8
Dokładność ustawienia	± (2% znamionowego prądu wyjściowego)
Zabezpieczenie termiczne (OTP)
Działanie	Wyłączenie wyjścia
Zabezpieczenie niskiego wejścia AC (AC-FAIL)
Działanie	Wyłączenie wyjścia
Ograniczenie mocy (POWER LIMIT)
Działanie	Limit mocy
Wartość (stała)	Ok. 105% znamionowe mocy wyjściowej
Panel przedni	PSW	30-108
Wyświetlacz, 4 cyfry
Dokładność napięcia: 0.1% +	mV	20
Dokładność prądowa: 0.1% +	mA	100
Programowanie i pomiar (Interfejsy)	PSW	30-108
Programowalna dokładność napięciowa 0.1% +	mV	10
Programowalna dokładność prądowa 0.1% +	mA	100
Programowalna rozdzielczość napięcia	mV	1
Programowalna rozdzielczość prądowa	mA	3
Dokładność pomiaru napięcia 0.1% +	mV	10
Dokładność pomiaru prądu 0.1% +	mA	100
Rozdzielczość pomiaru napięcia	mV	1
Rozdzielczość pomiaru prądu	mA	3

Dane ogólne

Charakterystyka wejściowa		PSW	30V	80V	160V	250V	800V
Znamionowe parametry wejściowe			100Vac … 240Vac, 50Hz … 60Hz, jednofazowe
Zakres napięcia wejściowego			85Vac ~ 265Vac
Zakres częstotliwości wejściowej			47Hz ~ 63Hz
Maksymalny prąd wejściowy
	100Vac	A	360W: 5A, 720W: 10A, 1080W: 15A
	200Vac	A	360W: 2.5A, 720W: 5A, 1080W: 7.5A
Prąd rozruchowy		A	< 25A for 360W, < 50A for 720W, < 75A for 1080W
Maksymalna moc wejściowa		VA	360W: 500VA, 720W: 1000VA, 1080W: 1500VA
Współczynnik mocy
	100Vac		0.99
	200Vac		0.97
Wydajność
	100Vac	%	77	78	79	79	80
	200Vac	%	79	80	81	81	82
Czas oczekiwania			20 ms lub więcej
Programowanie i monitorowanie analogowe		PSW	30V	80V	160V	250V	800V
Napięcie zewnętrzne wyjścia napięciowego (sterującego)			Dokładność i liniowość: ±0.5% znamionowego napięcia wyjściowego.
Napięcie zewnętrzne wyjścia prądowego (sterującego)			Dokładność i liniowość: ±1 % znamionowego prądu wyjściowego.
Rezystancja zewnętrzna wyjścia napięciowego (sterującego)			Dokładność i liniowość: ±1.5% znamionowego napięcia wyjściowego.
Rezystancja zewnętrzna wyjścia prądowego (sterującego)			Dokładność i liniowość: ±1.5% znamionowego prądu wyjściowego.
Monitor napięcia wyjściowego
	Dokładność	%	±1	±1	±1	±2	±2
Monitor prądu wyjściowego
	Dokładność	%	±1	±1	±1	±2	±2
Kontrola wyłączania			Wyłącza wyjście dla LOW (0…0.5V) lub zwarcia.
Sterowanie włączaniem / wyłączaniem Wyjścia			Dostępne pozycje logiczne: Włącz wyjście używając LOW (0…0.5V) lub zwarcia, Wyłącz wyjście używając HIGH (4.5…5V) lub zwarcia, Włącz wyjście używając HIGH (4.5…%V) lub zwarcia, Wyłącz wyjście używając LOW (0…0.5V) lub zwarcia.
Wskaźnik: CV/CC/ALM/PWR ON/OUT ON			Wyjście otwartego kolektora Transoptora; Maksymalne napięcie 30V, maksymalny prąd upływu 8 mA.
Funkcjonalności szeregowe I równoległe		PSW	30V	80V	160V	250V	800V
Liczba urządzeń równoległych		Jednostki	3	3	3	3	3
Liczba urządzeń szeregowo		Jednostki	2	2	2	Brak	Brak
Panel przedni
Wskazania			Diody zielone: CV, CC, VSR, ISR, DLY, RMT, 20, 40, 60, 80, 100, %W, W, V, A Diody czerwone: ALM
Przyciski			Funkcje, OVP/OCP, Ustaw, Test, Zablokuj/Lokalnie, PWR DSPL (zmiana wyświetlacza), Wyjście
Gałki			Napięcie, Prąd
Port USB			USB Typ A
Interfejsy
USB			Typ A: Host, Typ B: Slave, Prędkość: 1.1/2.0, USB Klasa: CDC (Klasa urządzeń komunikacyjnych)
LAN			Adres MAC, Adres DNS IP, Hasło Użytkownika, Adres IP bramki, Adres IP Urządzenia, Maska Podsieci
GPIB			Opcja: GUG-001 (adapter GPIB-USB)
Warunki środowiskowe
Temperatura pracy			0?C … 50?C
Temperatura przechowywania			-25?C … 70?C
Wilgotność pracy			20% … 85% RH; Brak kondensacji
Wilgotność przechowywania			90% RH lub mniej; Brak kondensacji
Wysokość			Maksymalnie do 2000 m
Specyfikacja ogólna
Masa (jednostka główna)		kg	Ok. 3kg for 360W, Ok. 5.3kg for 720W, Ok. 7.5kg for 1080W
Wymiary (szer. x wys. x gł.)		mm	360W: 71×124×350mm, 720W: 142×124×350mm, 1080W: 214×124×350mm
Chłodzenie			Powietrzem za pomocą wewnętrznego wentylatora.
Kompatybilność elektromagnetyczna (EMC)			Zgodna z dyrektywę 2004/108/EC dla przyrządów testowych i pomiarowych klasy A.
Bezpieczeństwo			Spełnia dyrektywę niskonapięciową 2006/95/EC (LVD) oraz posiada znak CE.
Wytrzymałość napięciowa			Pomiędzy wejściem a obudową: Brak nieprawidłowości przy 1500 Vac przez 1 minutę. Pomiędzy wyjściem a obudową: Brak nieprawidłowości przy 3000 Vac przez 1 minutę. Pomiędzy wyjście a obudowa: Brak nieprawidłowości dla 500 Vdc przez 1 minuty dla modeli 30V, 80V, 160V. Brak nieprawidłowości dla 1500 Vdc przez 1 minuty dla modeli 250V, 800V.
Rezystancja izolacji			Wejście a obudowa: 500 Vdc, 100MΩ lub więcej Wejście a wyjście: 500 Vdc, 100MΩ lub więcej Wyjście a obudowa: 500 Vdc, 100MΩ lub więcej dla modeli 30V, 80V, 160V i 250V. 1000Vdc, 100MΩ lub więcej dla modeli 800V.
