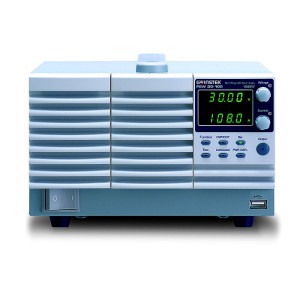

PSW 160-14.4 - 0...160V / 0...14.4A / 720W
GW Instek PSW 160-14.4 to programowalny zasilacz laboratoryjny z jednym kanałem wyjściowym. Model posiada napięcie znamionowe 160V oraz maksymalną moc wyjściową 720W. Funkcja wielozakresowa umożliwia elastyczną i efektywną konfigurację napięcia oraz prądu w zakresie znamionowej mocy wyjściowej. Może być podłączony szeregowo (do 2 jednostek) lub równolegle (do 3 jednostek), zwiększając dostępny zakres napięcia lub prądu wyjściowego.
Powyższa kwota jest ceną brutto. Cena netto: 7 682,00 zł
PSW 160-14.4 - 0...160V / 0...14.4A / 720W
PSW 160-14.4 - 0...160V / 0...14.4A / 720W to zaawansowany zasilacz laboratoryjny z serii PSW produkcji GW Instek. Jego wszechstronność oraz nowoczesne funkcje sprawiają, że jest to urządzenie idealne do różnorodnych zastosowań w laboratoriach oraz w przemyśle. Umożliwia on programowalne ustawienia napięcia i prądu, co czyni go doskonałym narzędziem dla inżynierów chemicznych, elektroników oraz techników zajmujących się badaniami i pomiarami.
Wersja PSW 160-14.4 wyróżnia się mocą wyjściową wynoszącą aż 720W, co sprawia, że jest odpowiednia do pracy z bardziej wymagającymi obciążeniami. Dzięki zastosowanej technologii użytkownicy mogą osiągnąć niezwykle precyzyjne ustawienia parametrów urządzenia. Możliwość łączenia zasilaczy w układach szeregowych oraz równoległych pozwala na dalsze zwiększenie ich możliwości. Takie rozwiązanie sprawia, że systemy testowe są bardziej elastyczne i wydajne.
Rejestracja danych oraz kontrola parametrów prądu i napięcia mogą być realizowane przez standardowe interfejsy, co ułatwia integrację z innymi systemami. Zainstalowane interfejsy USB oraz LAN umożliwiają łatwą komunikację z komputerem, a dedykowane oprogramowanie wspiera użytkowników w analizie wyników pomiarów. Dzięki tym rozwiązaniom laboratoria mogą funkcjonować bardziej organizacyjnie i efektywnie.
PSW 160-14.4 - 0...160V / 0...14.4A / 720W - funkcje i właściwości
W ramach serii PSW dostępne są zaawansowane funkcje, które zwiększają bezpieczeństwo oraz komfort pracy. Użytkownicy mogą korzystać z trybu ograniczenia prądu, co minimalizuje ryzyko uszkodzenia testowanych urządzeń. Dodatkowo, regulowana szybkość narastania napięcia i prądu daje możliwość precyzyjnego dostosowania warunków pracy do konkretnych potrzeb testów.
Warto również podkreślić, że zasilacz PSW 160-14.4 został zaprojektowany z myślą o wydajności. Działając w trybie stałoprądowym oraz stałonapięciowym, użytkownicy mogą skutecznie monitorować parametry oraz zredukować straty mocy. Zainstalowane zabezpieczenia przepięciowe i przeciwprądowe chronią zarówno sam zasilacz, jak i testowane urządzenia przed niepożądanymi skutkami eksploatacji.
PSW 160-14.4 - 0...160V / 0...14.4A / 720W - zastosowania
Model PSW 160-14.4 wykorzystywany jest w szerokim zakresie aplikacji, takich jak badania elektrotechniczne, projektowanie systemów zasilania oraz testowanie komponentów elektronicznych. Dzięki temu, że oferuje możliwość pracy w układach szeregowych i równoległych, jest idealnym rozwiązaniem do skomplikowanych projektów, w których wymagane są wysokie parametry mocy.
- Znamionowe napięcie wyjściowe: 30V/80V/160V/250V/800V; Znamionowa moc wyjściowa: 360W, 720W, 1080W
- Tryb stałej mocy wyjścia (napięcia oraz prądu)
- Tryb pierwszeństwa C.V. / C.C; Wykorzystywany m.in. w przemyśle bateryjnym/akumulatorowym czy LED
- Regulowany współczynnik narastania
- Tryb pracy szeregowej (2 jednostki w serii) dla 30V/80V/160V; Tryb pracy równoległej (3 jednostki równolegle) dla 30V/80V/160V/250V/800V
- Wysoka wydajność oraz duża gęstość mocy
- Wymiary modułów RACK: 1/2, 1/3, 1/6 (EIA/JIS) dla 360W, 720W, 1080W
- Interfejsy standardowe: LAN, USB, Analogowy
- Interfejsy opcjonalne: Adapter GPIB-USB, Przewód RS232-USB
- Sterowniki LabVIEW
| Model | PSW | 30-72 |
| Znamionowe napięcie wyjściowe | V | 30 |
| Znamionowy prąd wyjściowy | A | 72 |
| Znamionowa moc wyjściowa | W | 720 |
| Stosunek mocy | -- | 3 |
| Tryb stałonapięciowy | PSW | 30-72 |
| Dokładność regulacji linii (*1) | mV | 18 |
| Dokładność regulacji obciążenia (*2) | mV | 20 |
| Tętnienia i pulsacje (*3) | ||
| p-p (*4) | mV | 80 |
| r.m.s (*5) | mV | 11 |
| Współczynnik temperaturowy | ppm/°C | 100ppm/°C (znamionowego napięcia wyjściowego, po 30 min rozgrzania) |
| Kompensacja napięcia zdalnego czujnika | V/przewód | 0.6 |
| Czas narastania (*6) | ||
| Obciążenie znamionowe | ms | 50 |
| Brak obciążenia | ms | 50 |
| Czas opadania (*7) | ||
| Obciążenie znamionowe | ms | 50 |
| Brak obciążenia | ms | 500 |
| Odpowiedź impulsowa (*8) | ms | 1 |
| Tryb stałoprądowy | PSW | 30-72 |
| Dokładność regulacji linii (*1) | mA | 77 |
| Dokładność regulacji obciążenia (*9) | mA | 77 |
| Tętnienie i pulsacje | ||
| r.m.s (*5) | mA | 144 |
| Współczynnik temperaturowy | ppm/°C | 200ppm/° (znamionowego napięcia wyjściowego, po 30 min rozgrzania) |
| Zabezpieczenia | PSW | 30-72 |
| Zabezpieczenie przepięciowe (OVP) | ||
| Zakres ustawień | V | 3-33 |
| Dokładność ustawienia | ± (2% znamionowego napięcia wyjściowego) | |
| Zabezpieczenie prądowe (OCP) | ||
| Zakres ustawień | A | 5-79.2 |
| Dokładność ustawienia | ± (2% znamionowego prądu wyjściowego) | |
| Zabezpieczenie termiczne (OTP) | ||
| Działanie | Wyłączenie wyjścia | |
| Zabezpieczenie niskiego wejścia AC (AC-FAIL) | ||
| Działanie | Wyłączenie wyjścia | |
| Ograniczenie mocy (POWER LIMIT) | ||
| Działanie | Limit mocy | |
| Wartość (stała) | Ok. 105% znamionowe mocy wyjściowej | |
| Panel przedni | PSW | 30-72 |
| Wyświetlacz, 4 cyfry | ||
| Dokładność napięcia: 0.1% + | mV | 20 |
| Dokładność prądowa: 0.1% + | mA | 70 |
| Programowanie i pomiar (Interfejsy) | PSW | 30-72 |
| Programowalna dokładność napięciowa 0.1% + | mV | 10 |
| Programowalna dokładność prądowa 0.1% + | mA | 60 |
| Programowalna rozdzielczość napięcia | mV | 1 |
| Programowalna rozdzielczość prądowa | mA | 2 |
| Dokładność pomiaru napięcia 0.1% + | mV | 10 |
| Dokładność pomiaru prądu 0.1% + | mA | 60 |
| Rozdzielczość pomiaru napięcia | mV | 1 |
| Rozdzielczość pomiaru prądu | mA | 2 |
Dane ogólne
| Charakterystyka wejściowa | PSW | 30V | 80V | 160V | 250V | 800V | |
| Znamionowe parametry wejściowe | 100Vac … 240Vac, 50Hz … 60Hz, jednofazowe | ||||||
| Zakres napięcia wejściowego | 85Vac ~ 265Vac | ||||||
| Zakres częstotliwości wejściowej | 47Hz ~ 63Hz | ||||||
| Maksymalny prąd wejściowy | |||||||
| 100Vac | A | 360W: 5A, 720W: 10A, 1080W: 15A | |||||
| 200Vac | A | 360W: 2.5A, 720W: 5A, 1080W: 7.5A | |||||
| Prąd rozruchowy | A | < 25A for 360W, < 50A for 720W, < 75A for 1080W | |||||
| Maksymalna moc wejściowa | VA | 360W: 500VA, 720W: 1000VA, 1080W: 1500VA | |||||
| Współczynnik mocy | |||||||
| 100Vac | 0.99 | ||||||
| 200Vac | 0.97 | ||||||
| Wydajność | |||||||
| 100Vac | % | 77 | 78 | 79 | 79 | 80 | |
| 200Vac | % | 79 | 80 | 81 | 81 | 82 | |
| Czas oczekiwania | 20 ms lub więcej | ||||||
| Programowanie i monitorowanie analogowe | PSW | 30V | 80V | 160V | 250V | 800V | |
| Napięcie zewnętrzne wyjścia napięciowego (sterującego) | Dokładność i liniowość: ±0.5% znamionowego napięcia wyjściowego. | ||||||
| Napięcie zewnętrzne wyjścia prądowego (sterującego) | Dokładność i liniowość: ±1 % znamionowego prądu wyjściowego. | ||||||
| Rezystancja zewnętrzna wyjścia napięciowego (sterującego) | Dokładność i liniowość: ±1.5% znamionowego napięcia wyjściowego. | ||||||
| Rezystancja zewnętrzna wyjścia prądowego (sterującego) | Dokładność i liniowość: ±1.5% znamionowego prądu wyjściowego. | ||||||
| Monitor napięcia wyjściowego | |||||||
| Dokładność | % | ±1 | ±1 | ±1 | ±2 | ±2 | |
| Monitor prądu wyjściowego | |||||||
| Dokładność | % | ±1 | ±1 | ±1 | ±2 | ±2 | |
| Kontrola wyłączania | Wyłącza wyjście dla LOW (0…0.5V) lub zwarcia. | ||||||
| Sterowanie włączaniem / wyłączaniem Wyjścia | Dostępne pozycje logiczne: Włącz wyjście używając LOW (0…0.5V) lub zwarcia, Wyłącz wyjście używając HIGH (4.5…5V) lub zwarcia, Włącz wyjście używając HIGH (4.5…%V) lub zwarcia, Wyłącz wyjście używając LOW (0…0.5V) lub zwarcia. | ||||||
| Wskaźnik: CV/CC/ALM/PWR ON/OUT ON | Wyjście otwartego kolektora Transoptora; Maksymalne napięcie 30V, maksymalny prąd upływu 8 mA. | ||||||
| Funkcjonalności szeregowe I równoległe | PSW | 30V | 80V | 160V | 250V | 800V | |
| Liczba urządzeń równoległych | Jednostki | 3 | 3 | 3 | 3 | 3 | |
| Liczba urządzeń szeregowo | Jednostki | 2 | 2 | 2 | Brak | Brak | |
| Panel przedni | |||||||
| Wskazania | Diody zielone: CV, CC, VSR, ISR, DLY, RMT, 20, 40, 60, 80, 100, %W, W, V, A Diody czerwone: ALM | ||||||
| Przyciski | Funkcje, OVP/OCP, Ustaw, Test, Zablokuj/Lokalnie, PWR DSPL (zmiana wyświetlacza), Wyjście | ||||||
| Gałki | Napięcie, Prąd | ||||||
| Port USB | USB Typ A | ||||||
| Interfejsy | |||||||
| USB | Typ A: Host, Typ B: Slave, Prędkość: 1.1/2.0, USB Klasa: CDC (Klasa urządzeń komunikacyjnych) | ||||||
| LAN | Adres MAC, Adres DNS IP, Hasło Użytkownika, Adres IP bramki, Adres IP Urządzenia, Maska Podsieci | ||||||
| GPIB | Opcja: GUG-001 (adapter GPIB-USB) | ||||||
| Warunki środowiskowe | |||||||
| Temperatura pracy | 0?C … 50?C | ||||||
| Temperatura przechowywania | -25?C … 70?C | ||||||
| Wilgotność pracy | 20% … 85% RH; Brak kondensacji | ||||||
| Wilgotność przechowywania | 90% RH lub mniej; Brak kondensacji | ||||||
| Wysokość | Maksymalnie do 2000 m | ||||||
| Specyfikacja ogólna | |||||||
| Masa (jednostka główna) | kg | Ok. 3kg for 360W, Ok. 5.3kg for 720W, Ok. 7.5kg for 1080W | |||||
| Wymiary (szer. x wys. x gł.) | mm | 360W: 71×124×350mm, 720W: 142×124×350mm, 1080W: 214×124×350mm | |||||
| Chłodzenie | Powietrzem za pomocą wewnętrznego wentylatora. | ||||||
| Kompatybilność elektromagnetyczna (EMC) | Zgodna z dyrektywę 2004/108/EC dla przyrządów testowych i pomiarowych klasy A. | ||||||
| Bezpieczeństwo | Spełnia dyrektywę niskonapięciową 2006/95/EC (LVD) oraz posiada znak CE. | ||||||
| Wytrzymałość napięciowa | Pomiędzy wejściem a obudową: Brak nieprawidłowości przy 1500 Vac przez 1 minutę. Pomiędzy wyjściem a obudową: Brak nieprawidłowości przy 3000 Vac przez 1 minutę. Pomiędzy wyjście a obudowa: Brak nieprawidłowości dla 500 Vdc przez 1 minuty dla modeli 30V, 80V, 160V. Brak nieprawidłowości dla 1500 Vdc przez 1 minuty dla modeli 250V, 800V. | ||||||
| Rezystancja izolacji | Wejście a obudowa: 500 Vdc, 100MΩ lub więcej Wejście a wyjście: 500 Vdc, 100MΩ lub więcej Wyjście a obudowa: 500 Vdc, 100MΩ lub więcej dla modeli 30V, 80V, 160V i 250V. 1000Vdc, 100MΩ lub więcej dla modeli 800V. | ||||||
