MSO-2202EA 2ch+Ext / DC~200MHz / 1.75ns

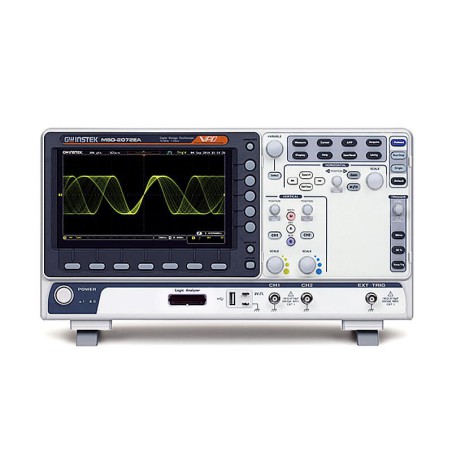

GW Instek MSO-2202EA to oscyloskop z mieszanym sygnałem, posiadający 2 kanały analogowe wraz z 16 kanałami cyfrowymi. Posiada 16-kanałowy analizator stanów logicznych oraz dwukanałowy 25 MHz generator arbitralny. Zakres częstotliwości: 200 MHz. Zapewnia maksymalną szybkość próbkowania 1GSa/s w czasie rzeczywistym na kanał. Jest wyposażony w 8-calowy wyświetlacz TFT LCD o rozdzielczości 800x480 px oraz minimalną pionową rozdzielczości 1mV/dz.

Identyfikator produktu: MSO2202EA

W magazynie 1

Indeks GWIN/MSO2202EA

9 269,28 zł

Powyższa kwota jest ceną brutto. Cena netto: 7 536,00 zł

MSO-2202EA 2ch+Ext / DC~200MHz / 1.75ns

Oscyloskopy z serii GW Instek MSO-2000 to innowacyjne urządzenia wyposażone w mieszane sygnały, które lajkują funkcjonalne kanały analogowe oraz cyfrowe, idealne do zaawansowanej analizy sygnałów. Model MSO-2202EA wyróżnia się dużym pasmem przenoszenia, które sięga aż do 200 MHz, co czyni go idealnym wyborem dla inżynierów oraz techników pracujących z szybkozmiennymi sygnałami elektronicznymi. Czas narastania wynoszący zaledwie 1.75 ns przekłada się na wysoką precyzję pomiaru i detekcji sygnałów, co jest niezwykle cenne w przypadku skomplikowanych aplikacji.

Seria MSO-2000 różni się od innych oscyloskopów dostępnych na rynku swoją funkcjonalnością oraz wydajnością. Oferowane modele pozwalają na pomiar zarówno dla sygnałów analogowych, jak i cyfrowych, co znacząco podnosi jakość i dokładność przeprowadzanych analiz. Urządzenia charakteryzują się 8-calowym wyświetlaczem TFT LCD o wysokiej rozdzielczości 800x480, co umożliwia wygodne i czytelne przedstawienie nawet najdrobniejszych szczegółów wykresu. Ponadto, możliwość zmiany rozdzielczości pionowej do 1 mV/dz zapewnia doskonałą widoczność słabych sygnałów.

Dlaczego warto wybrać MSO-2202EA

Oprócz podstawowych funkcji pomiarowych, oscyloskop MSO-2202EA oferuje szereg zaawansowanych opcji. Model ten obsługuje różne funkcje filtracji, w tym filtry górno- i dolnoprzepustowe, co pozwala na dopasowanie pomiarów do specyficznych potrzeb użytkownika. Dodatkowo, długość rejestru pamięci wynosząca 10 Mpt umożliwia uzyskanie wszechstronnych analiz i obserwacji fal, co jest kluczowe przy badaniu złożonych sygnałów elektronicznych. Funkcja segmentowego zapisu pamięci pozwala na efektywne zarządzanie danymi pomiarowymi, eliminując nieistotne przebiegi i skupiając się na tych najbardziej istotnych.

Inżynierowie i technicy, którzy potrzebują oscyloskopu o wszechstronnych zastosowaniach, docenią także inteligentną funkcję analizy wyzwalania, która pozwala na precyzyjne dekodowanie sygnałów z różnych magistrali, w tym I2C, SPI, UART oraz CAN. Dodatkowo, MSO-2202EA jest kompatybilny z oprogramowaniem do analizy częstotliwości, co umożliwia dalsze pogłębianie wiedzy o badanych układach i komponentach.

Kluczowe cechy oscyloskopu MSO-2202EA

Pasmo przenoszenia: DC~200 MHz
Kanały: 2ch+Ext
Czas narastania: 1.75 ns
Ograniczenie pasma: 20M/100MHz
Pamięć rejestru: 10 Mpt z możliwością podziału na 29,000 segmentów
Wyświetlacz: 8" TFT LCD z rozdzielczością 800x480
Funkcje analizy odpowiedzi częstotliwościowej (FRA)
Obsługa różnych magistrali: I2C / SPI / UART / CAN / LIN
Moduł oprogramowania: darmowe narzędzia do analizy do pobrania
Wszechstronność zastosowań - idealny do symulacji obwodów i edukacji technicznej

Pliki do pobrania

Karta kat. GW Instek MSO-2000E

Pliki do pobrania (1.78MB)

Czułość pionowa

Rozdzielczość	8 bit 1mV/dz.~10V/dz.
Sygnał wejściowy (sprzężenie)	AC, DC, GND
Impedancja wejściowa	Około 1MΩ// 16pF
Dokładność	±(3%) przy wyborze 2mV/dz. lub więcej ±(5%) przy wyborze 1mV/dz.
Polaryzacja	Normalna oraz odwrócona
Maksymalne napięcie wejściowe	300Vrms, CAT I
Zakres przesunięcia kursora (Offset)	1mV/dz. ~ 20mV/dz. : ±0.5V 50mV/dz. ~ 200mV/dz. : ±5V 500mV/dz. ~ 2V/dz. : ±25V 5V~10V/dz. : ±250V
Działania matematyczne na przebiegu	+, -, ×, ÷, FFT, FFTrms , definiowane wyrażenie
FFT	FFT: 1Mpts FFT: Skala widmowa. Wybór skali pionowej: RMS liniowo, RMS dbV FFT okna czasowe: prostokątną, Hamminga, Hanninga lub Blackmana-Harrisa.

Wyzwalanie (Trigger)

Źródło	CH1 ,CH2, CH3, CH4, Line, EXT* *tylko modele z dwoma kanałami
Tryb wyzwalania	Auto (obsługa Roll Mode [bezzwłoczny przebieg] dla próbki 100 ms/div i wolniej), standardowy, pojedyncza sekwencja
Typ wyzwalania	Zboczem (Edge), szerokość impulsu (Pulse Width / Glitch), sygnałem wizyjnym (Video), impuls zawężony (Pulse Runt), narastanie i opadanie (Rise & Fall / Slope), przemiennie (Alternate), opóźnienie zdarzeniem (Event-Delay): 1~65535 zdarzeń, opóźnienie czasem (Time-Delay): Czas trwania, 4nS~10S, Bus
Zakres wstrzymania	4ns~10s
Sprzęganie	AC, DC, tłumienie: niskich częstotliwości (LF), wysokich częstotliwości (HF), szumu (noise)
Tkliwość	1 dz.

Wyzwalanie sygnałem zewnętrznym (External Trigger)

Zakres	±15V
Czułość	DC ~ 100MHz ok. 100mV 100MHz ~ 200MHz ok. 150mV
Impedancja wejściowa	1MΩ±3%~16pF

Nastawy poziome

Zakres podstawy czasu	1ns/dz. ~ 100s/dz. (przyrost 1-2-5) ROLL: 100ms/dz. ~ 100s/dz.
Przed wyzwoleniem (Pre-trigger)	10 dz. maks.
Po wyzwoleniu (Post-trigger)	2,000,000 dz. maks.
Dokładność podstawy czasu	±50 ppm powyżej interwału czasu ≥ 1 ms
Próbkowanie czasu rzeczywistego	Maks.:1GSa/s (model 4 kanałowy) Na kanał 1GSa/s (model 2 kanałowy)
Długość rekordu	Na kanał 10M punktów
Tryb zapisu / rejestracji	Standardowa, średnia, wykrywanie szczytu, pojedyncze
Wykrywanie szczytu	2ns (typowo)
Uśrednianie	Od 2 do 256 (do wyboru)

Tryb X-Y

Wejście X-Axis	Kanał 1; Kanał 3* *tylko modele czterokanałowe
Wejście Y-Axis	Kanał 2; Kanał 4* *tylko modele czterokanałowe
Kąt fazowy	±3° przy 100kHz

Kursory i pomiary

Kursory	Amplituda, Czas, Bramkowanie Jednostki: Sekundy, Hz (1/s), Faza (°), Współczynnik (%)
Auto pomiar	38 zestawów: Pk-Pk, Maks, Min, Amplituda, Wysoki, Niski, Średnia, Średni cykl, RMS, Cykl RMS, Obszar, Obszar cyklu, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Częstotliwość, Okres, Czas narastania, Czas opadania, +szerokość, -szerokość, współczynnik szczytu, +Tętnienie, -Tętnienie, +Zbocze, -Zbocze, %Migotanie, Migotanie Idx,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Faza

Funkcje panelu kontrolnego

Auto licznik	6 cyfr, zakres od 2Hz min. do znamionowego pasma
Autoset (Automatyczne ustawienia)	Jeden przycisk; auto ustawianie kanałów pionowo, poziomo i wyzwalania; z cofaniem automatycznego wyboru
Zapis ustawień	20 zestawów
Zapis przebiegu	24 zestawów

Wyświetlacz

Typ TFT LCD	Kolorowy wyświetlacz 8 "TFT LCD WVGA
Rozdzielczość	800 × 480 pikseli (poziomych x pionowych, WVGA)
Interpolacja	Sin(x)/x
Wyświetlanie przebiegów	Kropki, wektory, zmienna czasowa(16ms~4s), stała poświata przebiegów
Odświeżanie przebiegów	120 000 przebiegów na sekundę, maksimum
Siatka wyświetlacza	8 x 10 podziały (divisions)
Tryb wyświetlania	YT ;XY

Interfejs
USB 2.0 (Device)

Port USB
Gniazdo Ethernet(LAN)	Złącze RJ-45, 10/100Mbps z HP Auto-MDIX
Go-NoGo BNC	Wyjście z otwartym kolektorem 5V Max / 10mA TTL
Blokada Kensington (Kensington Security Slot)	Blokada Kensington, umieszczona na tylnym panelu

Analizator stanów logicznych

Próbkowanie	1GSa/s na kanał
Zakres	200MHz
Długość rekordu	10M pts (max) na kanał
Kanały wejściowe	16 cyfrowe (D15 - D0)
Typ wyzwalania	Zboczem(Edge), Wzorzec logiczny (Pattern), Szerokość impulsu (Pulse Width), Magistrale szeregowe (I2C, SPI, UART, CAN, LIN) Magistrala równoległa
Poziomy progowe	Grupy: D0~D3, D4~D7, D8~D11, D12~D15; (próg ustawiany dla całej grupy)
Wybór progów	TTL, CMOS(5V,3.3V,2.5V), ECL, PECL,0V , definiowane przez użytkownika
Progi definiowane przez użytkownika	Zakres: ±5V
Maksymalne napięcie wejściowe	±40 V
Minimalne wahanie napięcia	±250 mV
Impedancja wejściowa	Sonda 101KΩ ~ 8 pF
Rozdzielczość pionowa	1 bit

Dane ogólne

Warunki środowiskowe	Temperatura: od 0 ° C do 50 ° C. Względna wilgotność: ≤ 80% do 40°Cj; ≤ 45% w 41 ° C ~ 50 ° C.
Pomoc ekranowa	Wbudowana
Zegar	Czas i data, stanowi źródło dla zapisywanych danych
Wymiary	384 x 208 x 127.3 mm (szer. x wys. x gł.)
Masa	ok. 2.8 kg

Generator arbitralny

Kanały	2
Próbkowanie	200 Msa/s
Rozdzielczość pionowa	14 bits
Max. Częstotliwość	25 MHz
Kształty fali	Sinusoida, kwadrat, puls, rampa, prąd stały, szum
Wbudowany kształt fali ARB	Sinusoida (Sine), Kwadrat (Square), Impuls (Pulse), Narastanie/Trójkąt (Ramp), DC, Szum (Noise), Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac
Zakres wyjściowy	HighZ: 20 mVpp do 5 Vpp 50Ω: 10 mVpp do 2,5 Vpp
Rozdzielczość wyjściowa	1mV
Dokładność wyjściowa	2% (1 kHz)
Zakres offsetu	HighZ: ±2.5 V 50 Ω: ±1.25 V
Rozdzielczość offsetowa	1mV
Sinusoida
Zakres częstotliwości	100mHz do 25MHz
Płaskość	±0.5 dB (względem 1kHz)
Odkształcenie harmoniczne	-40 dBc
Odkształcenie nieharmonicznych (Stray)	-40 dBc
Całkowite odkształcenie harmonicznych	1%
Współczynnik S/N (Signal-Noise Ratio)	40 dB
Kwadrat / Puls
Zakres częstotliwości	100mHz do 15MHz
Czas narastania / opadania	<15ns
Przeregulowanie	<3%
Współczynnik wypełnienia (Duty Cycle)	Kwadrat: 50%, Puls: 0,4% ~ 99,6%
Min. Szerokość impulsu	30 ns
Jitter	500 ps
Rampa / Trójkąt
Zakres częstotliwości	100mHz~1MHz
Liniowość	1%
Symetria	0 do 100%
