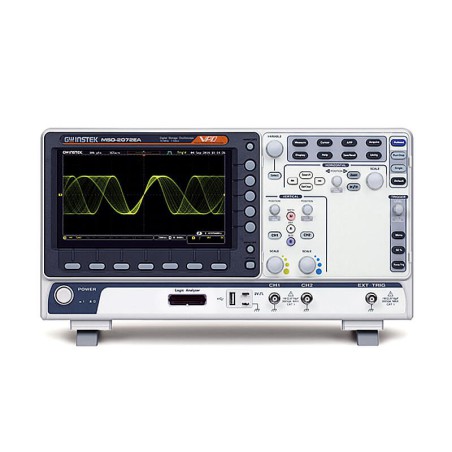

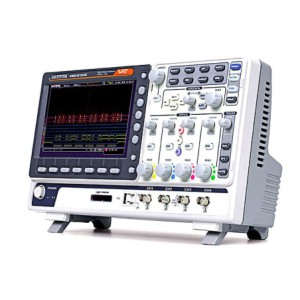

MSO-2202E 2ch+Ext / DC~200MHz / 1.75ns

GW Instek MSO-222E to oscyloskop z mieszanym sygnałem, posiadający 2 kanały analogowe wraz z 16 kanałami cyfrowymi. Posiada 16-kanałowy analizator stanów logicznych. Zakres częstotliwości: 200 MHz. Zapewnia szybkość próbkowania 1GSa/s w czasie rzeczywistym na kanał. Jest wyposażony w 8-calowy wyświetlacz TFT LCD o rozdzielczości 800x480 px oraz minimalną pionową rozdzielczości 1mV/dz.

Identyfikator produktu: MSO2202E

Indeks GWIN/MSO2202E

8 646,90 zł

(8 441,56 zł )

Powyższa kwota jest ceną brutto. Cena netto: 7 030,00 zł

MSO-2202E 2ch+Ext / DC~200MHz / 1.75ns

Nowoczesne oscyloskopy GW Instek serii MSO-2000 to innowacyjne urządzenia, które łączą w sobie funkcje oscyloskopu analogowego oraz cyfrowego, dostępne w wersjach z 2 lub 4 kanałami analogowymi i 16 kanałami cyfrowymi. Model MSO-2202E 2ch+Ext / DC~200MHz / 1.75ns wyróżnia się wysoką prędkością próbkowania oraz rozszerzonym zakresem częstotliwości, co sprawia, że jest idealnym rozwiązaniem dla wymagających aplikacji w obszarze inżynierii elektronicznej.

Urządzenia z tej serii oferują różnorodne funkcje, w tym możliwość integracji z analizatorem stanów logicznych oraz generatorem sygnałów, co znacznie zwiększa ich wszechstronność. Dzięki trzem zakresom częstotliwości (70 MHz, 100 MHz, 200 MHz) każdy użytkownik ma dostęp do odpowiednich narzędzi pomocnych w precyzyjnej analizie i diagnostyce. Funkcjonalność oscyloskopów w serii MSO-2000 jest wzbogacona o 8-calowy wyświetlacz TFT LCD o rozdzielczości 800x480, który ułatwia śledzenie przebiegów nawet w trudnych warunkach oświetleniowych.

MSO-2202E 2ch+Ext / DC~200MHz / 1.75ns posiada pamięć o długości 10 Mpkt., umożliwiającą długotrwałe rejestrowanie sygnałów oraz ich szczegółową analizę. Segmentowy zapis pamięci dzieli pamięć na 29,000 sekcji, co pozwala na efektywne przechowywanie i selekcję istotnych przebiegów, ułatwiając późniejsze przeszukiwanie. Dodatkowo, użytkownicy mogą korzystać z funkcji wyszukiwania, co umożliwia szybkie zlokalizowanie interesujących ich sygnałów na podstawie określonych warunków wyzwalania.

Analizator stanów logicznych w modelach tej serii uzbrojony jest w 10 Mpkt pamięci, co daje możliwość wyraźnego wizualizowania długich sygnałów cyfrowych. Wysoka czułość kanałów cyfrowych, z minimalnym napięciem wejściowym wynoszącym ±250 mV, stawia urządzenia GW Instek na czołowej pozycji wśród oscyloskopów dostępnych na rynku.

Dzięki wbudowanym funkcjom dekodowania magistrali szeregowych, takich jak I2C, SPI, UART, a także CAN/LIN, oscyloskopy serii MSO-2000 umożliwiają zaawansowaną analizę protokołów komunikacyjnych, co jest niezwykle istotne w branży motoryzacyjnej i telekomunikacyjnej. Warto również dodać, że seria ta oferuje funkcję analizy odpowiedzi częstotliwościowej (FRA), co umożliwia użytkownikom obliczenie charakterystyki Bodego i dalszą analizę filtrów oraz układów elektronicznych.

Podsumowując, oscyloskopy GW Instek serii MSO-2000EA, w tym model MSO-2202E 2ch+Ext / DC~200MHz / 1.75ns, stają się doskonałym wyborem dla profesjonalistów i studentów, którzy potrzebują zaawansowanego sprzętu do analizy i diagnozowania sygnałów elektronicznych.

Zakres częstotliwości: 70/100/200 MHz: 2 lub 4 kanały
MSO-2000E - wyposażony w 16-kanałowy analizator logiczny
MSO-2000EA - posiada 16-kanałowy analizator logiczny i dwukanałowy generator arbitralny 25 MHz
Próbkowanie w czasie rzeczywistym dla każdego kanału wynosi 1 GSa/s (modele 2-kanałowe); maksymalna próbkowanie w czasie rzeczywistym wynosi 1 GSa/s (modele 4-kanałowe)
Długość rejestru pamięci wynosząca 10 Mpkt.
Technologia wyświetlania intensywności kształtu fali VPO (Visual Persistence Oscilloscope)
Współczynnik odświeżania przebiegów do 120 000 przebiegów/s
Wyświetlacz 8" WVGA TFT LCD
Funkcja FFT: 1 Mpkt., zapewnia pomiar w wysoką rozdzielczości pomiarów w zakresie częstotliwości
Funkcje filtra górnoprzepustowego, dolnoprzepustowego i pasmowoprzepustowego
Zapis 29,000 segmentów pamięci oraz funkcja wyszukiwania przebiegów
Funkcje wyzwalania i dekodowania magistrali szeregowych I2C / SPI / UART / CAN / LIN
Funkcja rejestrowania danych jest w stanie śledzić zmiany sygnału do 1000 godzin
Funkcja testu ograniczonego zakresu (limit mask test)
Funkcja przechowywania w sieci
Oprogramowanie analizy częstotliwości (darmowe)

Pliki do pobrania

Karta kat. GW Instek MSO-2000E

Pliki do pobrania (1.78MB)

Czułość pionowa

Rozdzielczość	8 bit 1mV/dz.~10V/dz.
Sygnał wejściowy (sprzężenie)	AC, DC, GND
Impedancja wejściowa	Około 1MΩ// 16pF
Dokładność	±(3%) przy wyborze 2mV/dz. lub więcej ±(5%) przy wyborze 1mV/dz.
Polaryzacja	Normalna oraz odwrócona
Maksymalne napięcie wejściowe	300Vrms, CAT I
Zakres przesunięcia kursora (Offset)	1mV/dz. ~ 20mV/dz. : ±0.5V 50mV/dz. ~ 200mV/dz. : ±5V 500mV/dz. ~ 2V/dz. : ±25V 5V~10V/dz. : ±250V
Działania matematyczne na przebiegu	+, -, ×, ÷, FFT, FFTrms , definiowane wyrażenie
FFT	FFT: 1Mpts FFT: Skala widmowa. Wybór skali pionowej: RMS liniowo, RMS dbV FFT okna czasowe: prostokątną, Hamminga, Hanninga lub Blackmana-Harrisa.

Wyzwalanie (Trigger)

Źródło	CH1 ,CH2, CH3, CH4, Line, EXT* *tylko modele z dwoma kanałami
Tryb wyzwalania	Auto (obsługa Roll Mode [bezzwłoczny przebieg] dla próbki 100 ms/div i wolniej), standardowy, pojedyncza sekwencja
Typ wyzwalania	Zboczem (Edge), szerokość impulsu (Pulse Width / Glitch), sygnałem wizyjnym (Video), impuls zawężony (Pulse Runt), narastanie i opadanie (Rise & Fall / Slope), przemiennie (Alternate), opóźnienie zdarzeniem (Event-Delay): 1~65535 zdarzeń, opóźnienie czasem (Time-Delay): Czas trwania, 4nS~10S, Bus
Zakres wstrzymania	4ns~10s
Sprzęganie	AC, DC, tłumienie: niskich częstotliwości (LF), wysokich częstotliwości (HF), szumu (noise)
Tkliwość	1 dz.

Wyzwalanie sygnałem zewnętrznym (External Trigger)

Zakres	±15V
Czułość	DC ~ 100MHz ok. 100mV 100MHz ~ 200MHz ok. 150mV
Impedancja wejściowa	1MΩ±3%~16pF

Nastawy poziome

Zakres podstawy czasu	1ns/dz. ~ 100s/dz. (przyrost 1-2-5) ROLL: 100ms/dz. ~ 100s/dz.
Przed wyzwoleniem (Pre-trigger)	10 dz. maks.
Po wyzwoleniu (Post-trigger)	2,000,000 dz. maks.
Dokładność podstawy czasu	±50 ppm powyżej interwału czasu ≥ 1 ms
Próbkowanie czasu rzeczywistego	Maks.:1GSa/s (model 4 kanałowy) Na kanał 1GSa/s (model 2 kanałowy)
Długość rekordu	Na kanał 10M punktów
Tryb zapisu / rejestracji	Standardowa, średnia, wykrywanie szczytu, pojedyncze
Wykrywanie szczytu	2ns (typowo)
Uśrednianie	Od 2 do 256 (do wyboru)

Tryb X-Y

Wejście X-Axis	Kanał 1; Kanał 3* *tylko modele czterokanałowe
Wejście Y-Axis	Kanał 2; Kanał 4* *tylko modele czterokanałowe
Kąt fazowy	±3° przy 100kHz

Kursory i pomiary

Kursory	Amplituda, Czas, Bramkowanie Jednostki: Sekundy, Hz (1/s), Faza (°), Współczynnik (%)
Auto pomiar	38 zestawów: Pk-Pk, Maks, Min, Amplituda, Wysoki, Niski, Średnia, Średni cykl, RMS, Cykl RMS, Obszar, Obszar cyklu, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Częstotliwość, Okres, Czas narastania, Czas opadania, +szerokość, -szerokość, współczynnik szczytu, +Tętnienie, -Tętnienie, +Zbocze, -Zbocze, %Migotanie, Migotanie Idx,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Faza

Funkcje panelu kontrolnego

Auto licznik	6 cyfr, zakres od 2Hz min. do znamionowego pasma
Autoset (Automatyczne ustawienia)	Jeden przycisk; auto ustawianie kanałów pionowo, poziomo i wyzwalania; z cofaniem automatycznego wyboru
Zapis ustawień	20 zestawów
Zapis przebiegu	24 zestawów

Wyświetlacz

Typ TFT LCD	Kolorowy wyświetlacz 8 "TFT LCD WVGA
Rozdzielczość	800 × 480 pikseli (poziomych x pionowych, WVGA)
Interpolacja	Sin(x)/x
Wyświetlanie przebiegów	Kropki, wektory, zmienna czasowa(16ms~4s), stała poświata przebiegów
Odświeżanie przebiegów	120 000 przebiegów na sekundę, maksimum
Siatka wyświetlacza	8 x 10 podziały (divisions)
Tryb wyświetlania	YT ;XY

Interfejs

Port USB	USB 2.0 (Host) USB 2.0 (Device)
Gniazdo Ethernet(LAN)	Złącze RJ-45, 10/100Mbps z HP Auto-MDIX
Go-NoGo BNC	Wyjście z otwartym kolektorem 5V Max / 10mA TTL
Blokada Kensington (Kensington Security Slot)	Blokada Kensington, umieszczona na tylnym panelu

Analizator stanów logicznych

Próbkowanie	1GSa/s na kanał
Zakres	200MHz
Długość rekordu	10M pts (max) na kanał
Kanały wejściowe	16 cyfrowe (D15 - D0)
Typ wyzwalania	Zboczem(Edge), Wzorzec logiczny (Pattern), Szerokość impulsu (Pulse Width), Magistrale szeregowe (I2C, SPI, UART, CAN, LIN) Magistrala równoległa
Poziomy progowe	Grupy: D0~D3, D4~D7, D8~D11, D12~D15; (próg ustawiany dla całej grupy)
Wybór progów	TTL, CMOS(5V,3.3V,2.5V), ECL, PECL,0V , definiowane przez użytkownika
Progi definiowane przez użytkownika	Zakres: ±5V
Maksymalne napięcie wejściowe	±40 V
Minimalne wahanie napięcia	±250 mV
Impedancja wejściowa	Sonda 101KΩ ~ 8 pF
Rozdzielczość pionowa	1 bit

Dane ogólne

Warunki środowiskowe	Temperatura: od 0 ° C do 50 ° C. Względna wilgotność: ≤ 80% do 40°Cj; ≤ 45% w 41 ° C ~ 50 ° C.
Pomoc ekranowa	Wbudowana
Zegar	Czas i data, stanowi źródło dla zapisywanych danych
Wymiary	384 x 208 x 127.3 mm (szer. x wys. x gł.)
Masa	ok. 2.8 kg

Identyfikator produktu: MSO2202E
