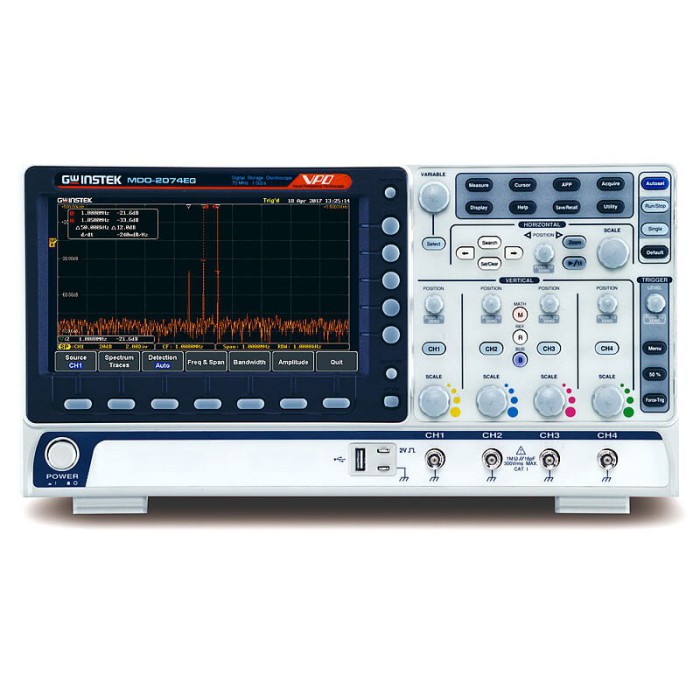

GW Instek MDO-2202EG to cyfrowy oscyloskop do wielu zastosowań. Przyrząd poza oscyloskopem wyposażony jest w generator arbitralny i analizator widma. Oscyloskop posiada 2 kanały oraz szerokość pasma 200 MHz.
(8 472,24 zł )
Powyższa kwota jest ceną brutto. Cena netto: 6 490,00 zł
Wielofunkcyjne oscyloskopy cyfrowe GW Instek z serii MDO-2000E, w tym model MDO-2202EG, to doskonałe narzędzie dla profesjonalistów w różnych obszarach inżynierii i elektroniki. Te nowoczesne urządzenia są zaprojektowane do wszechstronnych zastosowań, utrzymując wysoką jakość i precyzję pomiarów. MDO-2202EG to model wyposażony w potężne funkcje do analizy sygnałów, co czyni go nieocenionym narzędziem w rękach inżynierów.
W trybie analizatora widma, MDO-2202EG umożliwia uzyskanie szczegółowej analizy sygnałów w dziedzinie częstotliwości. Użytkownicy mogą skonfigurować parametry takie jak częstotliwość środkowa oraz zakres analizowanych częstotliwości, co dostarcza natychmiastowego wglądu w istotne dane. Dzięki temu, inżynierowie mogą bez trwogi badać złożone sygnały, co jest znaczną zaletą w porównaniu do klasycznych metod analizy przesuniętych w czasie.
Co więcej, oscyloskopy z tej serii ułatwiają przeprowadzanie bardziej zaawansowanych pomiarów technicznych, w tym analizy harmonicznych oraz sygnałów modulacyjnych. Model MDO-2202EG wyróżnia się w tej dziedzinie, umożliwiając bardziej efektywne i dokładne rezultaty. Szybkość przetwarzania oraz dostęp do funkcji analizy widma są znaczącymi atutami, które wyróżniają ten produkt wśród konkurencji.
W zestawieniu z innymi oscyloskopami, MDO-2202EG dostarcza nie tylko potężnych narzędzi, ale także nowoczesnych rozwiązań technologicznych. Analizatory widma wbudowane w serię MDO-2000E pozwalają na badanie sygnałów audio oraz wibracji, oferując jednocześnie pomiar sygnałów ze składową napięciową DC bez ryzyka uszkodzenia toru pomiarowego. Automatyczne przetwarzanie i dostęp do funkcji FFT przyspieszają procedury analityczne, co sprawia, że model ten jest bardzo wydajnym narzędziem do badań i zastosowań technologicznych.
Zestawiając ze sobą informacje, model MDO-2202EG oferuje następujące możliwości:
Czułość pionowa
| Rozdzielczość | 8 bit 1mV~10V/dz. |
| Sygnał wejściowy (sprzężenie) | AC, DC, GND |
| Impedancja wyjściowa | 1MΩ / ok. 16pF |
| Dokładność wzmocnienia | ±(3%) przy wyborze 2mV/dz. lub więcej ±(5%) przy wyborze 1mV/dz. |
| Polaryzacja | Normalna oraz odwrócona |
| Maksymalne napięcie wejściowe | 300Vrms, CAT I |
| Zakres przesunięcia kursora (Offset) | 1mV/dz. ~ 20mV/dz. : ±0.5V 50mV/dz. ~ 200mV/dz. : ±5V 500mV/dz. ~ 2V/dz. : ±25V 5V~10V/dz. : ±250V |
| Działania matematyczne na przebiegu | +, -, ×, ÷, FFT, definiowane wyrażenie |
| FFT | FFT: 1Mpts FFT: Skala widmowa. Wybór skali pionowej: RMS liniowo, RMS dbV oraz okna czasowego FFT: prostokątne, Hamminga, Hanninga albo Blackmana |
Wyzwalanie (Trigger)
| Źródło | CH1 ,CH2, CH3, CH4, Line, EXT* *tylko modele dwukanałowe |
| Tryb wyzwalania | Auto [obsługa Roll Mode (bezzwłoczny przebieg) dla próbki 100 ms/dz. i wolniej], standardowy, pojedyncza sekwencja |
| Typ wyzwalania | Zboczem (Edge), wysokością impulsu (Pulse Width / Glitch), sygnałem wizyjnym (Video), impuls zawężony (Pulse Runt), narastanie i opadanie (Rise & Fall / Slope), przemiennie (Alternate), opóźnienie zdarzeniem (Event-Delay): 1~65535 zdarzeń, opóźnienie czasem (Time-Delay): Czas trwania, 4nS~10S, Bus |
| Opóźnienie wyzwolenia (holdoff) | 4ns~10s |
| Typ sygnału | AC, DC, tłumienie: niskich częstotliwości (LF), wysokich częstotliwości (HF), szumu (noise) |
| Czułość | 1 dz. |
Wyzwalanie sygnałem zewnętrznym (external trigger)
| Zakres | ±15V |
| Czułość | DC ~ 100MHz ok. 100mV 100MHz ~ 200MHz ok. 150mV |
| Impedancja wejściowa | 1MΩ±3%~16pF |
Nastawy poziome
| Zakres podstawy czasu | 1ns/dz. ~ 100s/dz. (przyrost 1-2-5) ROLL: 100ms/dz. ~ 100s/dz. |
| Pre-trigger | 10 dz. maks. |
| Post-trigger | 2,000,000 dz. maks. |
| Dokładność podstawy czasu | ±50 ppm powyżej interwału czasu ≥ 1 ms |
| Próbkowanie czasu rzeczywistego | Maks.:1GSa/s (model 4 kanałowy) Na kanał 1GSa/s (model 2 kanałowy) |
| Długość rekordu | Na kanał 10M punktów |
| Tryb zapisu / rejestracji | Standardowa, średnia, wykrywanie szczytu, pojedyncze |
| Wykrywanie szczytu | 2ns (typowo) |
| Średnia | Wybór od 2 do 256 |
Tryb X-Y
| Wejście oś X | Kanał 1; Kanał 3* *tylko tryb czterokanałowy |
| Wejście oś Y | Kanał 2; Kanał 4* *tylko tryb czterokanałowy |
| Kąt fazowy | ±3° przy 100kHz |
Kursory i pomiary
| Kursory | Amplituda, Czas, dostępne bramkowanie; Jednostka: Sekundy (s), Hz (1/s), Faza (stopień), Współczynnik (%) |
| Auto pomiar | 38 zestawów: Pk-Pk, Maks, Min, Amplituda, Wysoki, Niski, Średnia, Średni cykl, RMS, Cykl RMS, Obszar, Obszar cyklu, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Częstotliwość, Okres, Czas narastania, Czas opadania, +szerokość, -szerokość, współczynnik szczytu, +Tętnienie, -Tętnienie, +Zbocze, -Zbocze, %Migotanie, Migotanie Idx,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Faza |
Funkcje panelu kontrolnego
| Auto licznik | 6 cyfr, zakres od 2Hz min. do znamionowego pasma |
| Autoset | Jeden przycisk, auto ustawianie kanałów pionowo, poziomo i wyzwalania z opcją wycofania zmian |
| Zapis ustawień | 20 zestawów |
| Zapis przebiegu | 24 zestawów |
Wyświetlacz
| TFT LCD | Kolorowy, 8" TFT LCD WVGA |
| Rozdzielczość | 800 poziom × 480 pion px (WVGA) |
| Interpolacja | Sin(x)/x |
| Wyświetlanie przebiegów | Kropki, wektory, zmienna czasowo poświata przebiegów (16ms~4s), stała poświata przebiegów |
| Odświeżanie przebiegów | 120,000 przebiegów/s, maks. |
| Siatka wyświetlacza | 8 x 10 dz. (divisions) |
| Tryb wyświetlania | YT; XY |
Interfejs
| Port USB | USB 2.0 x1 |
| Gniazdo Ethernet (LAN) | Wtyk RJ-45, 10/100Mbps z HP Auto-MDIX |
| Go-NoGo BNC | 5V Maks. / 10mA TTL wyjście typu otwarty kolektor |
| Blokada | Kensington, umieszczona na tylnym panelu |
Dane techniczne analizatora widma
| Zakres częstotliwości | DC~500MHz (Maks., Maks. pasmo~500MHz niewykalibrowane) |
| Zakres | 1kHz~500MHz (Maks.) |
| Pasmo rozdzielczości | 1Hz ~ 500kHz (Maks.) |
| Poziom odniesienia | -50 dBm do +40dBm w krokach co 5dBm |
| Jednostki pionowe | dBV RMS; liniowy RMS; dBm |
| Pozycja pionowa | -12 dz. do +12 dz. |
| Skala pionowa | 1dB/dz. do 20dB/dz. w sekwencji 1-2-5 |
| Uśredniony poziom szumów wyświetlacza | 1V/dz. < -50dBm, Średn. : 16 100mV/dz. < -70dBm, Średn. : 16 10mV/dz. < -90dBm, Średn. : 16 |
| Sygnał zakłócający | Odkształcenie 2-giej harmonicznej < 40dBc Odkształcenie 3-giej harmonicznej < 45dBc |
| Typy kursorów domeny częstotliwości | Normalny; maks. hold; min hold; średnia (2 ~ 256) |
| Tryby wykrywania | Próbka; +szczyt; -szczyt; średnia |
| Okno FFT | Współczynnik FFT: Hanning 1.44 Rectangular 0.89 Hamming 1.30 Blackman 1.68 |
Dane generatora arbitralnego
| Kanały | 2 |
| Próbkowanie | 200 Msa/s |
| Rozdzielczość pionowa | 14 bitów |
| Maksymalna częstotliwość | 25 MHz |
| Przebiegi | Sinusoida (Sine), Kwadrat (Square), Impuls (Pulse), Narastanie (Ramp), DC, Szum (Noise), Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac |
| Zakres wyjściowy | 20 mVpp do 5 Vpp, HighZ;10 mVpp do 2.5 Vpp, 50 Ω |
| Rozdzielczość wyjściowa | 1 mV |
| Dokładność wyjścia | 2% (1 kHz) |
| Zakres offsetu | ±2.5 V, HighZ; ±1.25 V, 50 Ω |
| Rozdzielczość offsetu | 1mV |
| Sinusoida | |
| Zakres częstotliwości | 100mHz do 25MHz |
| Spłaszczenie | ±0.5 dB (względnie do 1kHz) |
| Odkształcenie harmonicznych | -40 dBc |
| Odkształcenie nieharmonicznych (Stray) | -40 dBc |
| Całkowite odkształcenie harmonicznych | 1% |
| Współczynnik S/N | 40 dB |
| Kwadrat / Impuls | |
| Zakres częstotliwości | 100 mHz do 15MHz |
| Czas narastania / opadania | <15ns |
| Przeskok | <3% |
| Współczynnik szczytu | Kwadrat:50%; Impuls:0.4%~99.6% |
| Minimalna wysokość impulsu | 30 ns |
| Jitter | 500 ps |
| Narastanie | |
| Zakres częstotliwości | 100mHz~1MHz |
| Liniowość | 1% |
| Symetria | 0 do 100% |
Informacje dodatkowe
| Menu | Dostępne w kilku językach |
| Warunki środowiskowe | Temperatura: 0°C do 50°C Wilgotność względna ≤ 80% przy 40°C albo poniżej; ≤ 45% przy 41°C ~ 50°C |
| Pomoc ekranowa | Wbudowana |
| Zegar | Czas i data, stanowi źródło dla zapisywanych danych |
| Wymiary | 384mm x 208mm x 127.3mm |
| Masa | 3 kg |
