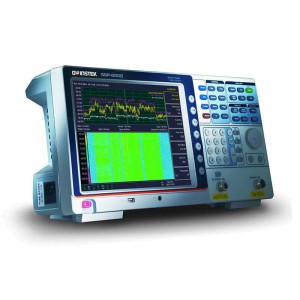

GW Instek GSP-8380 9 kHz ~ 3,8 GHz - Analizator widma
Powyższa kwota jest ceną brutto.
GW Instek GSP-8000 – analizatory widma RF o wysokiej czułości i funkcjonalności
Seria GW Instek GSP-8000 to nowoczesne analizatory widma RF, dostępne w trzech wersjach częstotliwościowych: 1,8 GHz, 3,8 GHz oraz 8,0 GHz. Zaprojektowane z myślą o zastosowaniach w edukacji, laboratoriach badawczo-rozwojowych oraz w testach produkcyjnych urządzeń radiowych, oferują szerokie możliwości analizy sygnałów RF i EMI.
Najważniejsze cechy:
Zakres częstotliwości:
GSP-8180: 9 kHz – 1,8 GHz
GSP-8380: 9 kHz – 3,8 GHz
GSP-8800: 9 kHz – 8,0 GHz
RBW (pasmo rozdzielczości): 1 Hz – 1 MHz (skok 1-3-5-10)
VBW (pasmo wideo): 10 Hz – 3 MHz (skok 1-3-5-10)
Szum fazowy: -104 dBc/Hz
Czułość: do -160 dBm/Hz (typowo, z przedwzmacniaczem)
Przedwzmacniacz 20 dB (wbudowany)
Zaawansowane funkcje pomiarowe:
Demodulacja AM/FM (wbudowana)
Time Spec – jednoczesna obserwacja korelacji mocy, częstotliwości i czasu
Pomiar kanałów i sygnałów:
ACPR – moc kanału sąsiedniego
OCBW – współczynnik pasma zajętości
CHPW – moc kanału
NdB BW – szerokość pasma przy spadku mocy
Pass-Fail – test zgodności z wybranym zakresem
Znacznik szumów i licznik częstotliwości
Wyświetlacz i interfejs:
Ekran 10,4" TFT LCD XGA (1024 × 768 px)
Interfejsy: USB host/device, LAN
Zdalne sterowanie poprzez dedykowane oprogramowanie PC lub polecenia SCPI
Opcje i rozszerzenia:
Generator śledzący (TG): dostępny w modelach GSP-8180 i GSP-8380
Filtr EMI: dostępny we wszystkich modelach
Opcje aktywowane poprzez klucz programowy (Soft-Key)
Zastosowania:
Weryfikacja sygnałów RF w środowiskach edukacyjnych i R&D
Diagnostyka i testy urządzeń komunikacyjnych, anten, wzmacniaczy
Testowanie zgodności EMI
Analiza sygnałów w projektach IoT, automotive i przemysłowych
| CZĘSTOTLIWOŚĆ | ||
| Zakres | GSP-8180 | 9 kHz ~ 1,8 GHz |
| GSP-8380 | 9 kHz ~ 3,8 GHz | |
| GSP-8800 | 9 kHz ~ 8,0 GHz | |
| Rozdzielczość | 1 Hz | |
| ZAKRES CZĘSTOTLIWOŚCI | ||
| Zakres zakresu | 0 Hz, 100 Hz do maks. częstotliwości przyrządu | |
| Niepewność zakresu | ±span / (sweep points-1) | |
| WEWNĘTRZNE ODNIESIENIE CZĘSTOTLIWOŚCI | ||
| Zakres częstotliwości | 10,000000 MHz | |
| Dokładność częstotliwości referencyjnej | ±[(dni od ostatniej kalibracji × szybkość starzenia się częstotliwości) + stabilność temperaturowa + dokładność początkowa] | |
| Stabilność temperatury | 1ppm (15°C ~ 35°C) | |
| Szybkość starzenia | 1ppm/rok | |
| Dokładność początkowa | 1ppm | |
| SZUM FAZOWY SSB | ||
| Przesunięcie od nośnej | fc = 1 GHz, RBW = 1 kHz, VBW = 1 kHz, 20°C ~ 30°C, średnia ≥ 40 | |
| 10 kHz | -104 dBc/Hz | |
| 100 kHz | -106 dBc/Hz (typowo) | |
| 1 MHz | -115 dBc/Hz (typowo) | |
| SZEROKOŚĆ PASMA | ||
| Szerokość pasma rozdzielczości | 1Hz do 1MHz (1-3-5-10 kroków według sekwencji) | |
| 200 Hz, 9 kHz, 120 kHz, 1 MHz, filtr EMI (6 dB), opcjonalnie | ||
| Niepewność RBW | 5%, typowa, RBW ≤ 1 MHz | |
| Współczynnik kształtu filtra rozdzielczości (60dB: 3dB) | 5: 1, Typowy, cyfrowy i zbliżony do kształtu Gaussa | |
|
| ||
| Szerokość pasma wideo (VBW) | 10 Hz ~ 3 MHz | |
| AMPLITUDE | ||
| AMPLITUDA I POZIOM | ||
| Zakres pomiaru amplitudy | GSP-8180 | DANL ~ +10 dBm, 100 kHz ~ 1 MHz, przedwzmacniacz wyłączony |
| DANL ~ +20 dBm, 1 MHz ~ 1,8 GHz, przedwzmacniacz wyłączony | ||
| GSP-8380 | DANL ~ +10 dBm, 100 kHz ~ 1 MHz, przedwzmacniacz wyłączony | |
| DANL ~ +20 dBm, 1 MHz ~ 3,8 GHz, przedwzmacniacz wyłączony | ||
| GSP-8800 | DANL ~ +10 dBm, 100 kHz ~ 10 MHz, przedwzmacniacz wyłączony | |
| DANL ~ +20 dBm, 10 MHz ~ 8 GHz, przedwzmacniacz wyłączony | ||
| Poziom odniesienia | -80 dBm ~ +30 dBm, 0,01 dB na krok | |
| Przedwzmacniacz | 20 dB, 100 kHz ~ maks. Zakres częstotliwości | |
| Tłumienie wejścia | 0 ~ 40 dB, z krokiem 1 dB | |
| Maksymalne napięcie wejściowe DC | 50 VDC | |
| Maksymalna moc ciągła | +30dBm, średnia moc ciągła | |
| Wyświetlany średni poziom szumów (DANL) | ||
| Przedwzmacniacz wyłączony | Tłumienie wejścia = 0 dB, poziom odniesienia ≥ -60dBm, średnia śladu ≥ 40, RBW normalizuje się do 1Hz, DETECTOR = SAMPLE, RBW = 100Hz, VBW = 100Hz | |
| GSP-8180 | 9 kHz ~ 1MHz, <-95 dBm (typowo), <-88dBm | |
| 1 MHz ~ 1 GHz, <-140dBm (typowo), <-130 dBm | ||
| 1 GHz ~ 1,8 GHz, <-138 dBm (typowo), <-128 dBm | ||
| GSP-8380 | 9 kHz ~ 1 MHz, <-95 dBm (typowo), <-88 dBm | |
| 1 MHz ~ 1 GHz, <-140 dBm (typowo), <-130 dBm | ||
| 1 GHz ~ 3,8 GHz, <-138 dBm (typowo), <-128 dBm | ||
| GSP-8800 | 9 kHz ~ 1 MHz, <-95 dBm (typowo), <-88 dBm | |
| 1 MHz ~ 500 MHz, <-140 dBm (typowo), <-130 dBm | ||
| 500MHz ~ 3GHz, <-138dBm (typowo), <-128 dBm | ||
| 3GHz ~ 6GHz, <-134dBm (typowo), <-124 dBm | ||
| 6 GHz ~ 8 GHz, <-129 dBm (typowo), <-119 dBm | ||
| Przedwzmacniacz włączony | Tłumienie wejścia = 0 dB, poziom odniesienia ≥ -60dBm, średnia śladu ≥ 40, RBW normalizuje się do 1Hz, DETECTOR = SAMPLE, RBW = 100Hz, VBW = 100Hz | |
| GSP-8180 | 100 kHz ~ 1MHz, <-135 dBm (typowo), <-128dBm | |
| 1 MHz ~ 1 GHz, <-160 dBm (typowo), <-150 dBm | ||
| 1 GHz ~ 1,8 GHz, <-160 dBm (typowo), <-150 dBm | ||
| GSP-8380 | 100 kHz ~ 1 MHz, <-135 dBm (typowo), <-128 dBm | |
| 1 MHz ~ 1 GHz, <-160 dBm (typowo), <-150 dBm | ||
| 1 GHz ~ 3,8 GHz, <-160 dBm (typowo), <-150 dBm | ||
| GSP-8800 | 100 kHz ~ 1 MHz, <-135 dBm (typowo), <-128 dBm | |
| 1 MHz ~ 500 MHz, <-160 dBm (typowo), <-150 dBm | ||
| 500MHz ~ 3GHz, <-160dBm (typowo), <-150 dBm | ||
| 3GHz ~ 6GHz, <-154dBm (typowo), <144 dBm | ||
| 6GHz ~ 8GHz, <-149dBm (typowo), <-139dBm | ||
| PASMO PRZENOSZENIA | ||
| Szerokość pasma filtra | 20°C do 30°C, 30% do 70% wilgotności względnej, tłumienie wejściowe = 10 dB, częstotliwość odniesienia = 50 MHz, SPAN = 200 kHz, RBW = 10 kHz, VBW = 10 kHz | |
| Przedwzmacniacz wyłączony, fc ≥100 kHz | ±0,8 dB, 100K ~ maks. Zakres częstotliwości | |
| Przedwzmacniacz włączony, fc ≥1MHz | ±0,9 dB, 100K ~ maks. Zakres częstotliwości | |
| NIEPEWNOŚĆ I DOKŁADNOŚĆ | ||
| Niepewność przełączania RBW | Odniesienie: 10 kHz RBW w centrum częstotliwości wynosi 50 MHz | |
| ±0,2 dB, rozdzielczość logarytmiczna | ||
| Niepewność tłumienia wejścia | 20°C ~ 30°C, fc=50 MHz, przedwzmacniacz wyłączony, tłumienie RF 10 dB, RBW = 10K, | |
| 1 ~ 40 dB ±0,5 dB | ||
| 20°C do 30°C, fc = 50 MHz, Span = 200 kHz, RBW = 10 kHz, VBW = 10 kHz, detektor szczytowy, tłumienie RF 10 dB, średnia ≥ 20, 2db/div, poziom ufności 95% | ||
| Niepewność bezwzględna amplitudy | Przedwzmacniacz wyłączony | ±0,4 dB, poziom sygnału wejściowego -20 dBm |
| Przedwzmacniacz włączony | ±0,5 dB, poziom sygnału wejściowego -40 dBm | |
| Niepewność | 20°C do 30°C, fc ≥ 1MHz, zakres sygnału wejściowego 0 ~ -50dBm, zakres poziomu odniesienia 0 ~ -50dBm, tłumienie RF 10 dB, RBW = 1kHz, VBW = 1kHz, przedwzmacniacz wyłączony | |
| ±1,5 dB (typowo) | ||
| VSWR | GSP-8180 | 1,5, nominalne, tłumienie sygnału RF na wejściu 10 dB, 1 MHz ~ 1,8 GHz |
| GSP-8380 | 1,5, nominalne, tłumienie sygnału wejściowego RF 10 dB, 1 MHz ~ 3,8 GHz | |
| GSP-8800 | 1.8, nominalna, tłumienie wejściowe 20 dB RF, 1MHz ~ 8.0GHz | |
| ZNIEKSZTAŁCENIA I ODPOWIEDŹ NA ZAKŁÓCENIA | ||
| Zniekształcenia drugiej harmonicznej | fc ≥ 50 MHz, przedwzmacniacz wyłączony, sygnał wejściowy -20 dBm, tłumienie 0 dB RF, 20°C ~ 30°C | |
| -65 dBc | ||
| Intermodulacja trzeciego rzędu | fc ≥ 50 MHz, poziom podwójnego tonu wejściowego -20 dBm, interwał częstotliwości 100 kHz, tłumienie wejściowe 0 dB, przedwzmacniacz wyłączony, 20°C ~ 30°C | |
| +10 dBm | ||
| Kompresja wzmocnienia 1 dB | Wartość nominalna, fc ≥ 50 MHz, tłumienie 0 dB RF, przedwzmacniacz wyłączony, 20°C ~ 30°C | |
| > -2 dBm | ||
| Odpowiedź szczątkowa | Podłącz obciążenie 50 Ω do portu wejściowego, tłumienie wejściowe 0 dB, 20°C do 30°C, średnia ≥ 40, RBW = 300Hz, VBW = 3kHz, SPAN = 2M | |
| -85 dBm, 1 MHz ~ maks. Zakres częstotliwości | ||
| Zakłócenia związane z wejściem | -60 dBc, -30 dBm sygnału na wejściu miksera, 20°C ~ 30°C | |
| SWEEP | ||
| CZAS ODŚWIEŻANIA | ||
| Zakres | 10 ms ~ 3000 s, zakres bez zera | |
| 1 ms ~ 3000 s, zakres zerowy | ||
| Sweep Mode | Ciągły; Pojedynczy | |
| GENERATOR ŚLEDZĄCY (OPCJA 01) | ||
| WYJŚCIE GENERATORA ŚLEDZĄCEGO | ||
| Zakres częstotliwości | 100 kHz ~ maks. Zakres częstotliwości | |
| Zakres poziomu mocy wyjściowej | -40 dBm ~ 0 dBm | |
| Rozdzielczość poziomu mocy wyjściowej | 1 dB | |
| Płaskość wyjścia | ± 3 dB | |
| Maksymalny bezpieczny poziom odwrócenia | Średnia moc całkowita: +30 dBm, DC : ±50 VDC | |
| Impedancja | 50 Ω, nominalna | |
| Złącze | Typ N żeński | |
| LICZNIK CZĘSTOTLIWOŚCI | ||
| LICZNIK CZĘSTOTLIWOŚCI | ||
| Rozdzielczość | 1Hz, 10Hz, 100Hz, 1kHz | |
| Dokładność | ±(wskazanie częstotliwości × dokładność odniesienia częstotliwości) + rozdzielczość licznika | |
| WEJŚCIA I WYJŚCIA | ||
| WEJŚCIE RADIOWE | ||
| Impedancja | 50 Ω, nominalna | |
| Złącze | Typ N żeński | |
| WEJŚCIE REFERENCYJNE | ||
| Złącze | BNC żeńskie | |
| Amplituda odniesienia 10 MHz | 0 dBm do +10 dBm | |
| Wejście wyzwalania | ||
| Impedancja | 1 kΩ | |
| Amplituda odniesienia 10 MHz | BNC żeńskie | |
| USB | ||
| Host USB | Złącze | Wtyczka |
| Protokół | USB 2.0 (Host End) | |
| Urządzenie USB | Złącze | B Wtyczka |
| Protokół | Wersja 2.0 | |
| OGÓLNA | ||
| Wyświetlacz | Typ | TFT LCD |
| Rozdzielczość | 1024*768 | |
| Rozmiar | 10,4 cala | |
| Kolor | 65 536 kolorów | |
| Zdalne sterowanie | Urządzenie USB | Wtyczka B, obsługuje USB TMC |
| Interfejs LAN TCP/IP | RJ-45, obsługuje 10Base-T/100Base-Tx, | |
| Pamięć masowa | Pamięć wewnętrzna | 256M bajtów |
| Temperatura | Temperatura pracy | 0°C do 40°C |
| Temperatura przechowywania | -20°C do 70°C | |
| Wilgotność względna | 0℃ do 30℃ | ≤ 95% |
| 30℃ do 40℃ | ≤ 75% | |
| Pobór mocy | 28W | |
| Wymiary i waga | 421(W) × 221(H) × 115(D) mm; Około 5,0 kg (bez opakowania) | |
| Gniazdo zasilania AC | 100V ~ 240V, 50/60Hz | |
- Przewód zasilający
- Świadectwo sprawdzenia
- Informacje dotyczące bezpieczeństwa
- Kabel USB
- GSP-8000 nie dostarcza już papierowych instrukcji obsługi, wszystkie pliki należy pobrać ze strony internetowej
