Brak w magazynie. Dostępny na zamówienie.

Zobacz wszystkie produkty firmy GW Instek

GPT-9803

GW Instek GPT-9803 to tester bezpieczeństwa o maksymalnej mocy znamionowej do 200VA. Główną zaletą konstrukcji testerów bezpieczeństwa serii GPT-9800 jest wysokowydajny wzmacniacz PWM, zaprojektowany do zapobiegania wpływu jakichkolwiek wahań napięcia sieci AC na pomiary. Każdy model serii GPT umożliwia przeprowadzania przeprowadzenia testów zgodnie z normami: IEC, EN, UL, CSA, GB, JIS lub innymi krajowymi normami bezpieczeństwa.

Model pozwala na pomiary wytrzymałości izolacji AC/DC oraz rezystancji izolacji.

Identyfikator produktu: GPT9803

Indeks GWIN/GPT9803

8 264,37 zł

Powyższa kwota jest ceną brutto. Cena netto: 6 719,00 zł

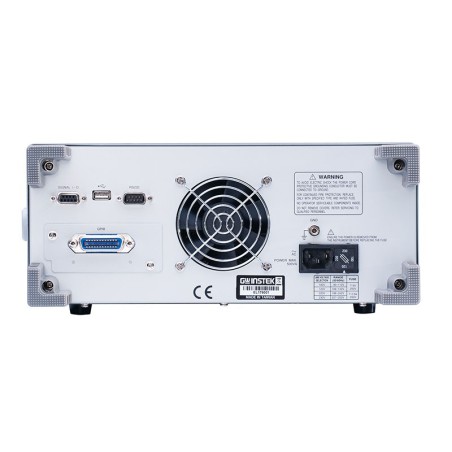

GW Instek GPT-9803

GW Instek GPT-9803 jest częścią zaawansowanej serii testerów bezpieczeństwa charakteryzujących się maksymalną mocą znamionową do 200VA. Produkt ten jest doskonałym rozwiązaniem dla prowadzenia testów wytrzymałości izolacji w różnych zastosowaniach. Seria obejmuje również modele takie jak GPT-9804 (kompleksowe testy z dodatkowymi funkcjami), GPT-9802 (wytrzymałość izolacji AC i DC) oraz GPT-9801 (wytrzymałość izolacji AC). Główna cecha testerów z tej serii to wysokowydajny wzmacniacz PWM, który skutecznie eliminuje wpływ wahań napięcia sieci AC na wyniki pomiarów. Wszystkie modele z serii GPT są zgodne z obowiązującymi normami, takimi jak IEC, EN, UL, CSA, GB, JIS oraz innymi krajowymi regulacjami bezpieczeństwa.

GW Instek GPT-9803 - funkcjonalność i zastosowanie

Tester GW Instek GPT-9803 oferuje wiele praktycznych funkcji, które czynią go wyjątkowym narzędziem w zakresie kontroli jakości urządzeń elektrycznych. Dzięki możliwości testowania wytrzymałości izolacji zarówno przy napięciu AC jak i DC, a także rezystancji izolacji, produkt znajdzie zastosowanie w wielu dziedzinach, w tym w testowaniu przewodów zasilających, sprzętu AGD, medycznego, oraz domowego. Tester ten stanowi idealne wsparcie dla działów badawczo-rozwojowych, umożliwiając przeprowadzanie wstępnej analizy zgodności z normami bezpieczeństwa.

Interfejs użytkownika GW Instek GPT-9803 jest zaprojektowany w sposób maksymalnie przyjazny, co umożliwia szybkie i intuicyjne przeprowadzanie testów. Model ten pozwala na wybór trybu pracy - automatycznego lub ręcznego - co zwiększa jego wszechstronność i sprawia, że idealnie nadaje się do użytku w różnorodnych warunkach. Dodatkowo, tester został wyposażony w wyspecjalizowane zabezpieczenia, które chronią użytkownika oraz testowane urządzenie przed niebezpieczeństwami związanymi z pracą w wysokich napięciach.

Kluczowe cechy i specyfikacja modelu GW Instek GPT-9803

Maksymalna moc testu AC wynosząca 200VA
Wyświetlacz LCD 240x64
Tryby automatyczny i ręczny (Auto/Manual)
Intuicyjny wybór funkcji za pomocą przycisków funkcyjnych
Wskaźniki statusu testu oraz alarmów
Funkcja blokady pomiarów dla podniesienia bezpieczeństwa
Rozpoczęcie pomiaru po przejściu funkcji sinus przez zero
Możliwość kontroli czasu narastania napięcia
Pomiar prądu zapewniający pomiar True RMS
Wysoka rozdzielczość: 1 ?A dla pomiaru prądu, 2V dla ustawienia napięcia
100 bloków pamięci do zapisu ustawień testów i kroków pomiarowych
Możliwość oddzielnego zapisu nazw testów (np. IEC61010AH)
Wejście do zdalnej kontroli na panelu przednim (sterowanie START/STOP)
Interfejsy komunikacyjne: RS-232C, USB (device), sygnał we/wy (Signal I/O), GPIB (opcja)

Pliki do pobrania

Karta kat. GW Instek GPT-9800

Pliki do pobrania (1.18MB)

GW Instek GPT 9801

Wytrzymałość izolacji AC

Napięcie wyjściowe	0.050kV~ 5.000kV ac
Rozdzielczość napięcia wyjściowego	2V/krok
Dokładność napięcia wyjściowego	± (1% w.w. +5V) [brak obciążenia]
Maksymalne obciążenie znamionowe	200 VA (5kV/40mA)
Maksymalny prąd znamionowy	40mA (0.5kV < V ? 5kV) 10mA (0.05kV ? V? 0.5kV)
Kształt fali wyjściowej	Sinusoida
Częstotliwość napięcia wyjściowego	50 Hz / 60 Hz (wybieralna)
Regulacja napięcia	± (1% odczytu +5V) [pełne obciążenie → brak obciążenia]
Dokładność woltomierza	± (1% odczytu + 5V)
Zakres pomiarowy prądu	0.001mA~40.0mA
Rozdzielczość prądu pomiarowego	0.001mA / 0.01mA / 0.1mA
Dokładność pomiaru prądu AC	±(1.5% odczytu +30 cyfry) gdy wartość HISET < 1.11mA ±(1.5% odczytu +3 cyfry) gdy wartość HISET ? 1.11mA
Napięcie przebicia (flashover detection)	TAK
Czas narastania (Ramp-up time)	0.1~999.9s
Licznik czasu (Czas testu)	Wyłączony, 0.5s~999.9s
Funkcja przemiatania/wykresu	TAK
Uziemienie	Włącz/Wyłącz

Pamięć

Pamięć pojedynczego kroku	Tryb MANU: 100 slotów
Pamięć testu automatycznego	Tryb AUTO: 100 slotów, 16 kroków na test Auto

Interfejs

Wyjście panelu tylnego	Brak
RS232	Standard
USB (Device)	Standard
GPIB	Opcja
Terminal zdalny(Panel przedni)	Standard
Linia sygnału we/wy (SIGNAL I/O)	Standard

Dane ogólne

Wyświetlacz	Podświetlana matryca LCD punktowa, 240x64
Zasilanie	AC100V/120V/220V/230V ±10%, 50/60Hz
Pobór energii	1000VA max.
Wymiary i masa	330 x 148 x 452 mm (szer. x wys. x gł.) Około 19kg

Notka:

Funkcja licznika czasu może być wykonywana tylko w trybie MENU.
Specyfikacja danych technicznych GPT-9800, dotyczy urządzenia włączonego przez przynajmniej 30 min w temperaturze +20~+30°C.

GW Instek GPT 9802

Wytrzymałość izolacji AC

Napięcie wyjściowe	0.050kV~ 5.000kV ac
Rozdzielczość napięcia wyjściowego	2V/krok
Dokładność napięcia wyjściowego	± (1% w.w. +5V) [brak obciążenia]
Maksymalne obciążenie znamionowe	200 VA (5kV/40mA)
Maksymalny prąd znamionowy	40mA (0.5kV < V ? 5kV) 10mA (0.05kV ? V? 0.5kV)
Kształt fali wyjściowej	Sinusoida
Częstotliwość napięcia wyjściowego	50 Hz / 60 Hz (wybieralna)
Regulacja napięcia	± (1% odczytu +5V) [pełne obciążenie → brak obciążenia]
Dokładność woltomierza	± (1% odczytu + 5V)
Zakres pomiarowy prądu	0.001mA~40.0mA
Rozdzielczość prądu pomiarowego	0.001mA / 0.01mA / 0.1mA
Dokładność pomiaru prądu AC	±(1.5% odczytu +30 cyfry) gdy wartość HISET < 1.11mA ±(1.5% odczytu +3 cyfry) gdy wartość HISET ? 1.11mA
Napięcie przebicia (flashover detection)	TAK
Czas narastania (Ramp-up time)	0.1~999.9s
Licznik czasu (Czas testu)	Wyłączony, 0.5s~999.9s
Funkcja przemiatania/wykresu	TAK
Uziemienie	Włącz/Wyłącz

Wytrzymałość izolacji DC

Napięcie wyjściowe	0.050kV~ 6.000kV dc
Rozdzielczość napięcia wyjściowego	2V/krok
Dokładność napięcia wyjściowego	± (1% w.w. +5V) [brak obciążenia]
Maksymalne obciążenie znamionowe	50W (5kV/10mA)
Maksymalny prąd znamionowy	10mA (0.5kV < V ? 6kV) 2mA (0.05kV ? V?0.5kV)
Regulacja napięcia	± (1% odczytu + 5V) [pełne obciążenie → brak obciążenia]
Dokładność woltomierza	(1% odczytu + 5V)
Zakres prądu pomiarowego	0.001mA~10.0mA
Rozdzielczość prądu pomiarowego	0.001mA / 0.01mA / 0.1mA
Dokładność pomiaru prądu DC	(1.5% odczytu + 30 cyfry) gdy wartość HISET < 1.11mA (1.5% odczytu + 3 cyfry) gdy wartość HISET ? 1.11mA
Komparator	TAK
Napięcie przebicia (flashover detection)	TAK
Czas narastania (Ramp-up time)	0.1~999.9s
Licznik czasu (Czas testu)	Wyłączony, 0.5s~999.9s
Uziemienie	Włącz/Wyłącz

Pamięć

Pamięć pojedynczego kroku	Tryb MANU: 100 slotów
Pamięć testu automatycznego	Tryb AUTO: 100 slotów, 16 kroków na test Auto

Interfejs

Wyjście panelu tylnego	Brak
RS232	Standard
USB (Device)	Standard
GPIB	Opcja
Terminal zdalny(Panel przedni)	Standard
Linia sygnału we/wy (SIGNAL I/O)	Standard

Dane ogólne

Wyświetlacz	Podświetlana matryca LCD punktowa, 240x64
Zasilanie	AC100V/120V/220V/230V ±10%, 50/60Hz
Pobór energii	1000VA max.
Wymiary i masa	330 x 148 x 452 mm (szer. x wys. x gł.) Około 19kg

Notka:
Funkcja licznika czasu może być wykonywana tylko w trybie MENU.
Specyfikacja danych technicznych GPT-9800, dotyczy urządzenia włączonego przez przynajmniej 30 min w temperaturze +20~+30°C.

GW Instek GPT-9803

Wytrzymałość izolacji AC

Napięcie wyjściowe	0.050kV~ 5.000kV ac
Rozdzielczość napięcia wyjściowego	2V/krok
Dokładność napięcia wyjściowego	± (1% w.w. +5V) [brak obciążenia]
Maksymalne obciążenie znamionowe	200 VA (5kV/40mA)
Maksymalny prąd znamionowy	40mA (0.5kV < V ? 5kV) 10mA (0.05kV ? V? 0.5kV)
Kształt fali wyjściowej	Sinusoida
Częstotliwość napięcia wyjściowego	50 Hz / 60 Hz (wybieralna)
Regulacja napięcia	± (1% odczytu +5V) [pełne obciążenie → brak obciążenia]
Dokładność woltomierza	± (1% odczytu + 5V)
Zakres pomiarowy prądu	0.001mA~40.0mA
Rozdzielczość prądu pomiarowego	0.001mA / 0.01mA / 0.1mA
Dokładność pomiaru prądu AC	±(1.5% odczytu +30 cyfry) gdy wartość HISET < 1.11mA ±(1.5% odczytu +3 cyfry) gdy wartość HISET ? 1.11mA
Napięcie przebicia (flashover detection)	TAK
Czas narastania (Ramp-up time)	0.1~999.9s
Licznik czasu (Czas testu)	Wyłączony, 0.5s~999.9s
Funkcja przemiatania/wykresu	TAK
Uziemienie	Włącz/Wyłącz

Wytrzymałość izolacji DC

Napięcie wyjściowe	0.050kV~ 6.000kV dc
Rozdzielczość napięcia wyjściowego	2V/krok
Dokładność napięcia wyjściowego	± (1% w.w. +5V) [brak obciążenia]
Maksymalne obciążenie znamionowe	50W (5kV/10mA)
Maksymalny prąd znamionowy	10mA (0.5kV < V ? 6kV) 2mA (0.05kV ? V?0.5kV)
Regulacja napięcia	± (1% odczytu + 5V) [pełne obciążenie → brak obciążenia]
Dokładność woltomierza	(1% odczytu + 5V)
Zakres prądu pomiarowego	0.001mA~10.0mA
Rozdzielczość prądu pomiarowego	0.001mA / 0.01mA / 0.1mA
Dokładność pomiaru prądu DC	(1.5% odczytu + 30 cyfry) gdy wartość HISET < 1.11mA (1.5% odczytu + 3 cyfry) gdy wartość HISET ? 1.11mA
Komparator	TAK
Napięcie przebicia (flashover detection)	TAK
Czas narastania (Ramp-up time)	0.1~999.9s
Licznik czasu (Czas testu)	Wyłączony, 0.5s~999.9s
Uziemienie	Włącz/Wyłącz

Rezystancja izolacji

Napięcie wyjściowe		50V~1000V dc
Rozdzielczość napięcia wyjściowego		50V/krok
Dokładność napięcia wyjściowego		± (1% w.w. +5V) [brak obciążenia]
Zakres rezystancji pomiarowej		1 MΩ~ 9500 MΩ
	Napięcie testowe	Zakres pomiarowy	Dokładność
	50V?V?450V	1 ~ 50 MΩ 51~ 2000 MΩ	±(5% odczytu +1 cyfra) ±(10% odczytu +1 cyfra)
	500V?V?1000V	1~ 500 MΩ 501~ 9500 MΩ	±(5% odczytu +1 cyfra) ±(10% odczytu +1 cyfra)
Komparator		TAK
Impedancja wyjściowa		600 kΩ
Czas narastania (Ramp-up time)		0.1~999.9s
Licznik czasu (Czas testu)		1s~999.9s
Uziemienie		Wyłączone (Stała)

Pamięć

Pamięć pojedynczego kroku	Tryb MANU: 100 slotów
Pamięć testu automatycznego	Tryb AUTO: 100 slotów, 16 kroków na test Auto

Interfejs

Wyjście panelu tylnego	Brak
RS232	Standard
USB (Device)	Standard
GPIB	Opcja
Terminal zdalny(Panel przedni)	Standard
Linia sygnału we/wy (SIGNAL I/O)	Standard

Dane ogólne

Wyświetlacz	Podświetlana matryca LCD punktowa, 240x64
Zasilanie	AC100V/120V/220V/230V ±10%, 50/60Hz
Pobór energii	1000VA max.
Wymiary i masa	330 x 148 x 452 mm (szer. x wys. x gł.) Około 19kg

GW Instek GPT-9804

Wytrzymałość izolacji AC

Napięcie wyjściowe	0.050kV~ 5.000kV ac
Rozdzielczość napięcia wyjściowego	2V/krok
Dokładność napięcia wyjściowego	± (1% w.w. +5V) [brak obciążenia]
Maksymalne obciążenie znamionowe	200 VA (5kV/40mA)
Maksymalny prąd znamionowy	40mA (0.5kV < V ? 5kV) 10mA (0.05kV ? V? 0.5kV)
Kształt fali wyjściowej	Sinusoida
Częstotliwość napięcia wyjściowego	50 Hz / 60 Hz (wybieralna)
Regulacja napięcia	± (1% odczytu +5V) [pełne obciążenie → brak obciążenia]
Dokładność woltomierza	± (1% odczytu + 5V)
Zakres pomiarowy prądu	0.001mA~40.0mA
Rozdzielczość prądu pomiarowego	0.001mA / 0.01mA / 0.1mA
Dokładność pomiaru prądu AC	±(1.5% odczytu +30 cyfry) gdy wartość HISET < 1.11mA ±(1.5% odczytu +3 cyfry) gdy wartość HISET ? 1.11mA
Napięcie przebicia (flashover detection)	TAK
Czas narastania (Ramp-up time)	0.1~999.9s
Licznik czasu (Czas testu)	Wyłączony, 0.5s~999.9s
Funkcja przemiatania/wykresu	TAK
Uziemienie	Włącz/Wyłącz

Wytrzymałość izolacji DC

Napięcie wyjściowe	0.050kV~ 6.000kV dc
Rozdzielczość napięcia wyjściowego	2V/krok
Dokładność napięcia wyjściowego	± (1% w.w. +5V) [brak obciążenia]
Maksymalne obciążenie znamionowe	50W (5kV/10mA)
Maksymalny prąd znamionowy	10mA (0.5kV < V ? 6kV) 2mA (0.05kV ? V?0.5kV)
Regulacja napięcia	± (1% odczytu + 5V) [pełne obciążenie → brak obciążenia]
Dokładność woltomierza	(1% odczytu + 5V)
Zakres prądu pomiarowego	0.001mA~10.0mA
Rozdzielczość prądu pomiarowego	0.001mA / 0.01mA / 0.1mA
Dokładność pomiaru prądu DC	(1.5% odczytu + 30 cyfry) gdy wartość HISET < 1.11mA (1.5% odczytu + 3 cyfry) gdy wartość HISET ? 1.11mA
Komparator	TAK
Napięcie przebicia (flashover detection)	TAK
Czas narastania (Ramp-up time)	0.1~999.9s
Licznik czasu (Czas testu)	Wyłączony, 0.5s~999.9s
Uziemienie	Włącz/Wyłącz

Rezystancja izolacji

Napięcie wyjściowe		50V~1000V dc
Rozdzielczość napięcia wyjściowego		50V/krok
Dokładność napięcia wyjściowego		± (1% w.w. +5V) [brak obciążenia]
Zakres rezystancji pomiarowej		1 MΩ~ 9500 MΩ
	Napięcie testowe	Zakres pomiarowy	Dokładność
	50V?V?450V	1 ~ 50 MΩ 51~ 2000 MΩ	±(5% odczytu +1 cyfra) ±(10% odczytu +1 cyfra)
	500V?V?1000V	1~ 500 MΩ 501~ 9500 MΩ	±(5% odczytu +1 cyfra) ±(10% odczytu +1 cyfra)
Komparator		TAK
Impedancja wyjściowa		600 kΩ
Czas narastania (Ramp-up time)		0.1~999.9s
Licznik czasu (Czas testu)		1s~999.9s
Uziemienie		Wyłączone (Stała)

Ciągłość przewodu ochronnego

Prąd wyjściowy	03.00A~30.00A ac
Rozdzielczość prądu wyjściowego	0.01A
Dokładność prądu wyjściowego	3A?I?8A : ± (1% odczytu + 0.2A) 8A ± (1% odczytu + 0.05A)
Napięcie testowe	6Vac max. (obwód otwarty)
Częstotliwość napięcia wyjściowego	50 Hz / 60 Hz (wybieralna)
Zakres pomiarowy rezystancji	10mΩ~650.0mΩ
Rozdzielczość rezystancji pomiarowej	0.1mΩ
Dokładność rezystancji pomiarowej	± (1% odczytu +2mΩ)
Komparator	TAK
Licznik czasu (Czas testu)	0.5s~999.9s
Uziemienie	Wyłączone (Stała)
Metoda Testu	4 zaciskowa/przewodowa

Pamięć

Pamięć pojedynczego kroku	Tryb MANU: 100 slotów
Pamięć testu automatycznego	Tryb AUTO: 100 slotów, 16 kroków na test Auto

Interfejs

Wyjście panelu tylnego	Brak
RS232	Standard
USB (Device)	Standard
GPIB	Opcja
Terminal zdalny(Panel przedni)	Standard
Linia sygnału we/wy (SIGNAL I/O)	Standard

Dane ogólne

Wyświetlacz	Podświetlana matryca LCD punktowa, 240x64
Zasilanie	AC100V/120V/220V/230V ±10%, 50/60Hz
Pobór energii	1000VA max.
Wymiary i masa	330 x 148 x 452 mm (szer. x wys. x gł.) Około 19kg

Instrukcja obsługi
Skrócona instrukcja obsługi
Przewód zasilający
Klucz blokujący
Wtyczka terminalu zdalnego
Przewód pomiarowy, dla GPT-9803A/9802A/9801A (GHT-114)
Przewód pomiarowy, dla GPT-9804 (GTL-115)
Deklaracja sprawdzenia

Opcje:

Karta interfejsu GPIB (Opt.1)
Multiplekser, 8CH wysokiego napięcia (H.V.), (GSB-01)
Multiplekser, 6CH wysokiego napięcia, 2CH ciągłości przewodu ochronnego (G.B), (GSB-02)

Identyfikator produktu: GPT9803

Informacje o bezpieczeństwie:

Nasze produkty są w pełni zgodne z wymogami General Product Safety Regulation (GPSR). Starannie dbamy o ich najwyższą jakość, przeprowadzając rygorystyczne testy, które potwierdzają zgodność z obowiązującymi przepisami bezpieczeństwa. Jeśli masz pytania lub potrzebujesz dodatkowych informacji, skontaktuj się z naszym działem obsługi klienta. Z przyjemnością udzielimy odpowiedzi na wszelkie pytania dotyczące naszych produktów oraz ich zgodności z regulacjami.

Producent:

Good Will Instrument Euro B.V. (GW Instek), De Run 5427A, 5504 DG Veldhoven, THE NETHERLANDS

Dystrybutor:

Merserwis Sp. z o. o. Sp. k. ul. gen. Wł. Andersa 10 00-201 Warszawa, Poland

Kliknij, aby wyświetlić dane kontaktowe podmiotu odpowiedzialnego

[email protected]

Zobacz także

Szybki podgląd

GPT-9801

GW Instek GPT-9801 to tester bezpieczeństwa o maksymalnej mocy znamionowej do 200VA. Główną zaletą konstrukcji testerów bezpieczeństwa serii GPT-9800 jest wysokowydajny wzmacniacz PWM, zaprojektowany do zapobiegania wpływu jakichkolwiek wahań napięcia sieci AC na pomiary. Każdy model serii GPT umożliwia przeprowadzania przeprowadzenia testów zgodnie z normami: IEC, EN, UL, CSA, GB, JIS lub innymi krajowymi normami bezpieczeństwa.

Model pozwala na pomiary wytrzymałości izolacji AC.

5 881,86 zł

Na zamówienie
Brak w magazynie. Dostępny na zamówienie.

GW Instek GPT-9802 Tester bezpieczeństwa elektrycznego

Szybki podgląd

GPT-9802

GW Instek GPT-9802 to tester bezpieczeństwa o maksymalnej mocy znamionowej do 200VA. Główną zaletą konstrukcji testerów bezpieczeństwa serii GPT-9800 jest wysokowydajny wzmacniacz PWM, zaprojektowany do zapobiegania wpływu jakichkolwiek wahań napięcia sieci AC na pomiary. Każdy model serii GPT umożliwia przeprowadzania przeprowadzenia testów zgodnie z normami: IEC, EN, UL, CSA, GB, JIS lub innymi krajowymi normami bezpieczeństwa.

Model pozwala na pomiary wytrzymałości izolacji AC i DC.

6 784,68 zł

Na zamówienie
Brak w magazynie. Dostępny na zamówienie.

Szybki podgląd

GPT-9804

GW Instek GPT-9804 to tester bezpieczeństwa o maksymalnej mocy znamionowej do 200VA. Główną zaletą konstrukcji testerów bezpieczeństwa serii GPT-9800 jest wysokowydajny wzmacniacz PWM, zaprojektowany do zapobiegania wpływu jakichkolwiek wahań napięcia sieci AC na pomiary. Każdy model serii GPT umożliwia przeprowadzania przeprowadzenia testów zgodnie z normami: IEC, EN, UL, CSA, GB, JIS lub innymi krajowymi normami bezpieczeństwa.

Model pozwala na pomiary wytrzymałości izolacji AC/DC, rezystancji izolacji oraz ciągłości przewodu ochronnego.

12 382,41 zł
