Uwaga, opis dotyczy całej serii produktów - GW Instek - seria GPT-12xxx. Więcej informacji o konkrentym modelu, w sekcji - załączniki, w karcie katalogowej.

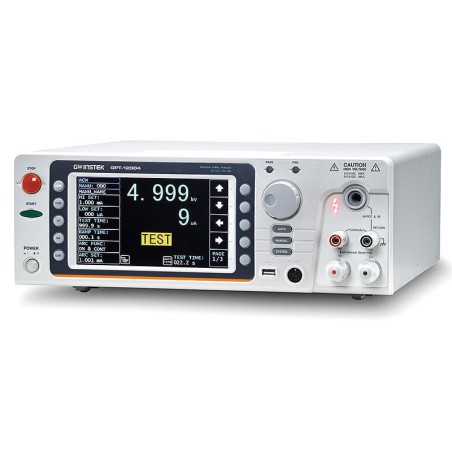

Seria analizatorów bezpieczeństwa GW Instek GPT-12000 to cztery zaawansowane modele: GPT-12001, GPT-12002, GPT-12003 oraz GPT-12004. Zakres funkcji różni się w zależności od modelu – od podstawowego testu wytrzymałości izolacji napięciem przemiennym (AC) i ciągłości uziemienia (PE), aż po rozbudowane możliwości pomiaru rezystancji izolacji, testy napięciem stałym (DC) oraz testy Ground Bond. Wszystkie modele oferują moc wyjściową 200 VA oraz tylny panel wyjściowy. Szczegóły dotyczące funkcjonalności poszczególnych wersji przedstawiono w poniższej tabeli i kartach katalogowych.
GW Instek jako pierwszy na świecie wprowadza analizatory bezpieczeństwa zgodne z normą IEC 61010-2-034, która określa wymagania dotyczące urządzeń testujących wytrzymałość elektryczną oraz pomiarów rezystancji izolacji. Seria GPT-12000 spełnia te normy dzięki implementacji zaawansowanych zabezpieczeń programowych i sprzętowych, zapewniając użytkownikowi maksymalny poziom ochrony i ostrzeżeń podczas pracy z wysokim napięciem.
Każdy model serii GPT-12000 oferuje stabilne, wysokonapięciowe wyjście, niezależne od zniekształceń zasilania, dzięki zastosowaniu wzmacniacza PWM. Urządzenia spełniają normy IEC, EN, UL, CSA, GB, JIS i inne, wymagane dla testów produktów oraz komponentów elektrycznych i elektronicznych.
Z myślą o bezpieczeństwie użytkownika, seria wyposażona została w podwójną izolację między napięciem wejściowym a wyjściowym, zabezpieczony przycisk START oraz różnorodne opcjonalne mechanizmy inicjacji testów (np. naciśnięcie i przytrzymanie przycisku przez 1 sekundę, jednoczesne naciśnięcie dwóch przycisków itp.). Wysokiej jasności diody LED (stałe i migające) oraz głośne ostrzeżenia dźwiękowe informują o stanie testów i ich wynikach. Dodatkowo, po zakończeniu testu urządzenie testowane zostaje automatycznie rozładowane do bezpiecznego poziomu (ok. 30V), eliminując ryzyko porażenia szczątkowym napięciem.
Seria wykorzystuje 7-calowy kolorowy ekran TFT LCD, który umożliwia intuicyjną obsługę i czytelną prezentację wyników. Główne funkcje testowe obejmują:
Test wytrzymałości na napięcie przemienne AC (do 5kV / 40mA)
Test wytrzymałości na napięcie stałe DC (do 6kV / 10mA)
Test rezystancji izolacji (DC 50V–1200V / do 50 GΩ)
Test Ground Bond (AC 32A / 650 mΩ max.)
Test ciągłości uziemienia (DC 100mA / 70 Ω max.)
Seria oferuje doskonałą rozdzielczość regulacji i pomiaru: AC (1 μA), DC (0,1 μA), rezystancja izolacji (0,1 MΩ), Ground Bond (0,1 mΩ), ciągłość uziemienia (0,01 Ω). Możliwe jest testowanie obciążeń o dużej pojemności (do 47 μF), np. tłumików udarów. Stały prąd ładujący 10 mA w testach rezystancji izolacji pozwala na szybkie ładowanie pojemności i poprawny pomiar bez wpływu zmiennego prądu rozruchowego.
Jedną z kluczowych funkcji serii jest wbudowany moduł statystyczny – urządzenie zapisuje pozycje testowe, liczbę testów i wyniki oceny, a dane mogą być wyświetlane w formie wykresów słupkowych. Dzięki temu możliwa jest analiza wyników już na etapie produkcji – bez potrzeby użycia komputera. Dodatkowo, funkcja przemiatania umożliwia wykrycie "punktu awarii", analizę przebiegów napięcia i prądu w wybranym momencie testu oraz identyfikację krytycznych wartości pomiarowych.
Funkcja tabelarycznego testu automatycznego pozwala na łączenie do 10 zestawów pamięci testów, co znacząco usprawnia procesy testowe. Użytkownik może wykonywać testy bez przełączania ekranów, zachowując ciągłość i pełen wgląd w parametry.
Urządzenia serii GPT-12000 oferują aż 100 zestawów pamięci testowych, tylne złącza wyjściowe dla integracji systemowej, przednie złącze REMOTE, tylne SIGNAL I/O oraz port USB umożliwiający zapis wyników bezpośrednio na nośniku zewnętrznym. Interfejsy RS-232C, USB oraz opcjonalnie GPIB zapewniają pełną kompatybilność z systemami pomiarowymi i automatyki.
Seria GPT-12000 pozwala na testy zgodne z wymaganiami norm, z pełną kontrolą parametrów takich jak: napięcie początkowe, czas narastania/opadania napięcia, okna ocen (górna/dolna granica), czy też zakończenie testu w trybie STOP ON FAIL / PASS / TIMER. Użytkownik może ustawić sekwencje testowe w sposób elastyczny i bezpieczny – minimalizując ryzyko uszkodzenia testowanego urządzenia.
Funkcja przemiatania rejestruje pomiary punkt po punkcie na podstawie przyłożonego napięcia lub prądu oraz pozwala przeanalizować zmiany parametrów pomiarowych w czasie. W trybie auto-testu można jednocześnie analizować nawet 10 pozycji testu manualnego w formie tabelarycznej, co znacznie przyspiesza weryfikację urządzeń podczas seryjnej produkcji.
Seria posiada funkcję zapisu statystycznego do 60 000 wyników, dzięki czemu możliwe jest śledzenie rozkładu wyników, szybka identyfikacja błędów i optymalizacja procesu produkcyjnego. Pomaga to nie tylko wykrywać wadliwe partie, ale też zapobiegać ich wprowadzeniu na rynek.
Obsługa pamięci USB umożliwia automatyczne zapisywanie wyników po każdym teście w plikach tekstowych (TXT), co jest szczególnie przydatne do późniejszej analizy i archiwizacji. Dodatkowe złącza zewnętrzne (SIGNAL I/O) mogą być konfigurowane zgodnie z potrzebami użytkownika – do integracji np. ze sterownikami PLC.
GW Instek GPT-12000 – kompletne narzędzie do testowania bezpieczeństwa, spełniające najbardziej rygorystyczne wymagania norm, z zachowaniem maksymalnej dokładności, funkcjonalności i bezpieczeństwa użytkownika.
