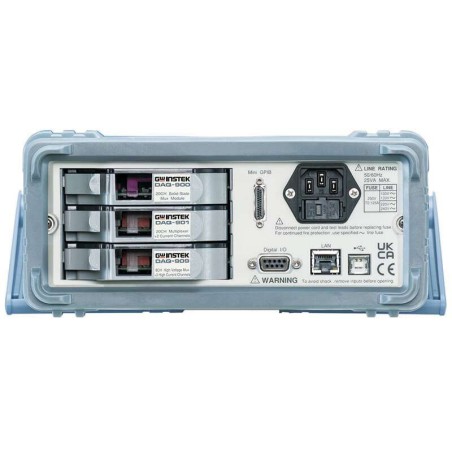

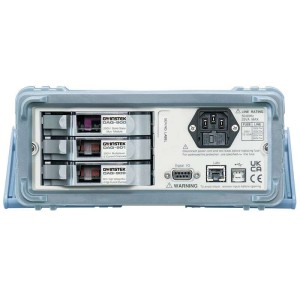

GW Instek DAQ-9600 – modułowy system akwizycji danych z precyzyjnym multimetrem 6½ cyfry
DAQ-9600 to wydajny i elastyczny system akwizycji danych zaprojektowany z myślą o zaawansowanych zadaniach pomiarowych w automatyce, testach produkcyjnych, R&D oraz kalibracji. Dzięki konstrukcji modularnej (3 gniazda na moduły) oraz wbudowanemu precyzyjnemu multimetrze cyfrowemu 6½ cyfry, system łączy wysoką dokładność pomiarową z szerokimi możliwościami konfiguracji.
Najważniejsze cechy systemu DAQ-9600:
Modularność i skalowalność:
3 gniazda na moduły, kompatybilne z 7 typami: multipleksery, matryce, moduły prądowe i wysokonapięciowe
Do 60 kanałów 2-przewodowych, 120 jednoprzewodowych lub 96 punktów krosowych
Obsługa różnych trybów pomiarowych i kanałów konfigurowanych niezależnie
Precyzyjny DMM 6½ cyfry:
Rozdzielczość i dokładność klasy przemysłowej
Pomiar 14 typów sygnałów (DCV, ACV, rezystancja, temperatura itp.)
Dokładność: DCV – 0,0035%, ACV – 0,05%, rezystancja – 0,01%
Współpraca ze wszystkimi modułami DAQ (z wyjątkiem DAQ-904 w zakresie kompensacji termicznej)
Wbudowane kondycjonowanie sygnału:
Eliminacja potrzeby stosowania zewnętrznych skrzynek kondycjonujących
Kompensacja zimnego końca (CJC) dla pomiaru termopar
Mniejsze szumy i większa niezawodność
Funkcje rejestrujące i pamięć:
Pamięć wewnętrzna: do 100 000 zapisów
Obsługa pamięci USB (zgrywanie danych, rejestracja bez PC)
Interfejsy komunikacyjne:
USB, LAN (standard)
GPIB (opcja)
Obsługa sterowania zdalnego i integracji z systemami
Oprogramowanie DAQ-Data Logger:
Intuicyjna konfiguracja i wizualizacja pomiarów
Obsługa rejestracji, przeglądu i analizy danych w czasie rzeczywistym
Możliwość obsługi przez przeglądarkę (Web GUI)
Zastosowania:
Automatyczna kalibracja i testy produkcyjne
Monitorowanie wielokanałowe i długoterminowe
Pomiary parametrów środowiskowych, napięcia, prądu i temperatury
Walidacja i kontrola jakości w elektronice, energetyce, motoryzacji
Specyfikacje dotyczą jednego urządzenia. Mają zastosowanie, gdy DAQ-9600 jest włączony przez co najmniej 60 minut.
Max. DC = 600V
Max. AC = 400V
Funkcja | Zakres (2) | Rozdzielczość | Rezystancja wejściowa itp. | 24 godziny TCAL ± 1 °C | 90 Dzień TCAL ± 5 °C | 1 rok TCAL ± 5 °C | Współczynnik temperaturowy 0 °C do 18 °C / 28 °C do 55 °C |
Charakterystyka DC Dokładność: ± (% odczytu + % zakresu) | |||||||
Napięcie DC (1) | 100,0000 mV | 0,1 μV | 10 MΩ lub >10 GΩ | 0.0030 + 0.0050 | 0.0040 + 0.0060 | 0.0050 + 0.0060 | 0.0005 + 0.0005 |
1.000000 V | 1 μV | 10 MΩ lub >10 GΩ | 0.0020 + 0.0006 | 0.0035 + 0.0007 | 0.0048 + 0.0007 | 0.0005 + 0.0001 | |
10.00000 V | 10 μV | 10 MΩ lub >10 GΩ | 0.0015 + 0.0004 | 0.0020 + 0.0005 | 0.0035 + 0.0005 | 0.0005 + 0.0001 | |
100.0000 V | 0,1 mV | 10 MΩ ± 1% | 0.0020 + 0.0006 | 0.0035 + 0.0006 | 0.0050 + 0.0006 | 0.0005 + 0.0001 | |
600.000 V | 1 mV | 10 MΩ ± 1% | 0.0025 + 0.0020 | 0.0040 + 0.0020 | 0.0050 + 0.0020 | 0.0005 + 0.0001 | |
Rezystancja (1)(3) | 100.0000 Ω | 100 μΩ | 1 mA | 0.003 + 0.0030 | 0.008 + 0.004 | 0.010 + 0.004 | 0.0008 + 0.0005 |
1,000000 kΩ | 1 mΩ | 1 mA | 0.002 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 | |
10,00000 kΩ | 10 mΩ | 100 μA | 0.002 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 | |
100,0000 kΩ | 100 mΩ | 10 μA | 0.002 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 | |
1,000000 MΩ | 1 Ω | 5 μA | 0.002 + 0.0010 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0010 + 0.0002 | |
10,00000 MΩ | 10 Ω | 500 nA | 0.015 + 0.0010 | 0.020 + 0.001 | 0.040 + 0.001 | 0.0030 + 0.0004 | |
100,0000 MΩ | 100 Ω | 500 nA//10 MΩ | 0.300 + 0.0100 | 0.800 + 0.010 | 0.800 + 0.010 | 0.1500 + 0.0004 | |
1,000000 GΩ | 1 kΩ | 500 nA//10 MΩ | 2.500 + 0.0500 | 3.500 + 0.050 | 3.500 + 0.050 | 1.0000 + 0.0040 | |
1,000000 μA | 1 pA | 0.015 V | 0.025 + 0.050 | 0.050 + 0.050 | 0.050 + 0.050 | 0.002 + 0.003 | |
10.00000 μA | 10 pA | 0.15 V | 0.020 + 0.010 | 0.040 + 0.025 | 0.050 + 0.025 | 0.002 + 0.003 | |
100.0000 μA | 100 pA | 0.020 V | 0.010 + 0.020 | 0.040 + 0.025 | 0.050 + 0.025 | 0.002 + 0.003 | |
Prąd stały (1) | 1,000000 mA | 1 nA | 0.20 V | 0.007 + 0.006 | 0.030 + 0.006 | 0.050 + 0.006 | 0.002 + 0.001 |
10.00000 mA | 10 nA | 0.15 V | 0.007 + 0.020 | 0.030 + 0.020 | 0.050 + 0.020 | 0.002 + 0.002 | |
100,0000 mA | 100 nA | 0.7 V | 0.010 + 0.004 | 0.030 + 0.005 | 0.050 + 0.005 | 0.002 + 0.001 | |
2.000000 A | 1 μA | 0.8 V | 0.180 + 0.020 | 0.200 + 0.020 | 0.200 + 0.020 | 0.005 + 0.001 | |
Test diody (1)(4) | 5.00000 V | 10 μV | 1 mA | 0.002 + 0.030 | 0.008 + 0.030 | 0.01 + 0.030 | 0.001 + 0.002 |
Dokładność charakterystyki AC: ± (% odczytu + % zakresu) | |||||||
True RMS AC Napięcie (5)(6)(7)(8) | 100,0000 mV | 0,1 μV | 3 Hz do 5 Hz | 1.00 + 0.03 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.004 |
5 Hz do 10 Hz | 0.35 + 0.03 | 0.35 + 0.04 | 0.35 + 0.04 | 0.035 + 0.004 | |||
10 Hz do 20 kHz | 0.04 + 0.03 | 0.05 + 0.04 | 0.06 + 0.04 | 0.005 + 0.003 | |||
20 kHz do 50 kHz | 0.10 + 0.05 | 0.11 + 0.05 | 0.12 + 0.05 | 0.011 + 0.005 | |||
50 kHz do 100 kHz | 0.55 + 0.08 | 0.60 + 0.08 | 0.60 + 0.08 | 0.060 + 0.008 | |||
100 kHz do 300 kHz | 4.00 + 0.50 | 4.00 + 0.50 | 4.00 + 0.50 | 0.200 + 0.020 | |||
1,000000 V do 400.000 V | 1 μV do 1 mV | 3 Hz do 5 Hz | 1.00 + 0.02 | 1.00 + 0.03 | 1.00 + 0.03 | 0.100 + 0.004 | |
5 Hz do 10 Hz | 0.35 + 0.02 | 0.35 + 0.03 | 0.35 + 0.03 | 0.035 + 0.004 | |||
10 Hz do 20 kHz | 0.04 + 0.02 | 0.05 + 0.03 | 0.06 + 0.03 | 0.005 + 0.003 | |||
20 kHz do 50 kHz | 0.10 + 0.04 | 0.11 + 0.05 | 0.12 + 0.05 | 0.011 + 0.005 | |||
50 kHz do 100 kHz | 0.55 + 0.08 | 0.60 + 0.08 | 0.60 + 0.08 | 0.060 + 0.008 | |||
100 kHz do 300 kHz | 4.00 + 0.50 | 4.00 + 0.50 | 4.00 + 0.50 | 0.200 + 0.020 | |||
Rzeczywista wartość skuteczna Prąd przemienny (5)(7)(9) | 100,0000 μA (Napięcie obciążenia < 0,020 V) | 100 pA | 3 Hz do 5 Hz | 1.00 + 0.04 | 1.00 + 0.06 | 1.00 + 0.06 | 0.100 + 0.006 |
5 Hz do 10 Hz | 0.35 + 0.04 | 0.35 + 0.06 | 0.35 + 0.06 | 0.035 + 0.006 | |||
10 Hz do 5 kHz | 0.10 + 0.04 | 0.10 + 0.06 | 0.10 + 0.06 | 0.015 + 0.006 | |||
5 kHz do 10 kHz | 0.18 + 0.04 | 0.18 + 0.10 | 0.18 + 0.10 | 0.035 + 0.006 | |||
1,000000 mA (Napięcie obciążenia < 0,20 V) | 1 nA | 3 Hz do 5 Hz | 1.00 + 0.04 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.006 | |
5 Hz do 10 Hz | 0.30 + 0.04 | 0.30 + 0.04 | 0.30 + 0.04 | 0.035 + 0.006 | |||
10 Hz do 5 kHz | 0.10 + 0.04 | 0.10 + 0.04 | 0.10 + 0.04 | 0.015 + 0.006 | |||
5 kHz do 10 kHz | 0.15 + 0.04 | 0.15 + 0.04 | 0.15 + 0.04 | 0.030 + 0.006 | |||
10,00000 mA (Napięcie obciążenia < 0,15 V) | 10 nA | 3 Hz do 5 Hz | 1.00 + 0.04 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.006 | |
5 Hz do 10 Hz | 0.35 + 0.04 | 0.35 + 0.04 | 0.35 + 0.04 | 0.035 + 0.006 | |||
10 Hz do 5 kHz | 0.10 + 0.04 | 0.10 + 0.04 | 0.10 + 0.04 | 0.015 + 0.006 | |||
5 kHz do 10 kHz | 0.18 + 0.04 | 0.18 + 0.04 | 0.18 + 0.04 | 0.030 + 0.006 | |||
100,0000 mA (Napięcie obciążenia < 0,7 V) | 100 nA | 3 Hz do 5 Hz | 1.00 + 0.04 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.006 | |
5 Hz do 10 Hz | 0.30 + 0.04 | 0.30 + 0.04 | 0.30 + 0.04 | 0.035 + 0.006 | |||
10 Hz do 5 kHz | 0.10 + 0.04 | 0.10 + 0.04 | 0.10 + 0.04 | 0.015 + 0.006 | |||
5 kHz do 10 kHz | 0.15 + 0.04 | 0.15 + 0.04 | 0.15 + 0.04 | 0.030 + 0.006 | |||
2.000000 A (Napięcie obciążenia < 0,8 V) | 1 µA | 3 Hz do 5 Hz | 1.00 + 0.04 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.006 | |
5 Hz do 10 Hz | 0.35 + 0.04 | 0.35 + 0.04 | 0.35 + 0.04 | 0.035 + 0.006 | |||
10 Hz do 5 kHz | 0.23 + 0.04 | 0.23 + 0.04 | 0.23 + 0.04 | 0.015 + 0.006 | |||
5 kHz do 10 kHz | 0.23 + 0.04 | 0.23 + 0.04 | 0.23 + 0.04 | 0.030 + 0.006 | |||
Charakterystyka częstotliwości i okresu Dokładność: ± (% odczytu + % zakresu) | |||||||
Częstotliwość / Okres (9)(10)(11)(12) | 100,0000 mV do 400.000 V | - | 3 Hz do 5 Hz | 0.100 | 0.100 | 0.100 | 0.100 |
5 Hz do 10 Hz | 0.050 | 0.050 | 0.050 | 0.035 | |||
10 Hz do 40 Hz | 0.030 | 0.030 | 0.030 | 0.015 | |||
40 Hz do 1 MHz | 0.006 | 0.006 | 0.006 | 0.015 | |||
Charakterystyka temperaturowa | |||||||
Temperatura (RTD) (13) | -200 °C do -100 °C | 0.001 °C | - | - | - | 0.09 °C | 0,004 °C / °C |
-100 °C do -20 °C | 0.001 °C | - | - | - | 0.08 °C | 0,005 °C / °C | |
-20 °C do 20 °C | 0.001 °C | - | - | - | 0.06 °C | 0,005 °C / °C | |
20 °C do 100 °C | 0.001 °C | - | - | - | 0.08 °C | 0,005 °C / °C | |
100 °C do 300 °C | 0.001 °C | - | - | - | 0.12 °C | 0,007 °C / °C | |
300 °C do 600 °C | 0.001 °C | - | - | - | 0.22 °C | 0,009 °C / °C | |
Temperatura (Termopary) (13) | -200 do +1000 °C | 0.002 °C | E | - | - | 0.2 °C | 0,03 °C / °C |
-210 do +1200 ˚C | 0.002 °C | J | - | - | 0.2 °C | 0,03 °C / °C | |
-200 do +400 °C | 0.002 °C | T | - | - | 0.3 °C | 0,04 °C / °C | |
-200 do +1372 ˚C | 0.002 °C | K | - | - | 0.3 °C | 0,04 °C / °C | |
-200 do +1300 ˚C | 0.003 °C | N | - | - | 0.4 °C | 0,05 °C / °C | |
-50 do +1768 ˚C | 0.01 °C | R | - | - | 1 °C | 0,14 °C / °C | |
-50 do +1768 ˚C | 0.01 °C | S | - | - | 1 °C | 0,14 °C / °C | |
350 do +1820 ˚C | 0.01 °C | B | - | - | 1 °C | 0,14 °C / °C | |
Temperatura (Termistor) (13) | -80° do 150 °C | 0.01 °C | - | - | - | 0.01 °C | 0,003 °C / °C |
Charakterystyka pojemności Dokładność: ± (% odczytu + % zakresu) | |||||||
Pojemność (14) | 1.000 nF | - | - | 2.00 + 2.00 | 2.00 + 2.00 | 2.00 + 2.00 | 0.05 + 0.01 |
10.00 nF | - | - | 2.00 + 1.00 | 2.00 + 1.00 | 2.00 + 1.00 | 0.05 + 0.01 | |
100.0 nF | - | - | 2.00 + 0.40 | 2.00 + 0.40 | 2.00 + 0.40 | 0.05 + 0.01 | |
1.000 μF | - | - | 2.00 + 0.40 | 2.00 + 0.40 | 2.00 + 0.40 | 0.05 + 0.01 | |
10.00 μF | - | - | 2.00 + 0.40 | 2.00 + 0.40 | 2.00 + 0.40 | 0.05 + 0.01 | |
100,0 μF | - | - | 2.00 + 0.40 | 2.00 + 0.40 | 2.00 + 0.40 | 0.05 + 0.01 | |
Wyświetlacz | 4,3" kolorowy WQVGA (480x272) z podświetleniem LED | ||||||
Interfejs | Host/urządzenie USB, LAN, cyfrowe wejścia/wyjścia; GPIB (opcjonalnie) | ||||||
Źródło zasilania | AC 100 V / 120 V / 220 V / 240 V ± 10% | ||||||
Częstotliwość linii zasilania | 50 Hz / 60 Hz ±10% | ||||||
Pobór mocy | Maks. 50 VA | ||||||
Wymiary (szer. x wys. x gł.) | 220 mm x 88 mm x 348,6 mm ~ bez zderzaka 266,9 mm x 107 mm x 357,8 mm ~ ze zderzakiem | ||||||
Waga | Około 4,5 kg |
[1]. Specyfikacja DC: Oprócz dostępności, która wymaga rozgrzewania przez 60 minut, musi być ustawiona w prędkości 5/s, A-Zero on. | |||||||
[2]. Cały zakres pomiarowy przekroczy ustawiony zakres o 20%, z wyjątkiem testów 600 V DC, 400 V AC, 2 A DC, 2 A AC i diody. | |||||||
[3]. Ta specyfikacja ma zastosowanie do 4-przewodowej funkcji omowej lub 2-przewodowej funkcji omowej przy użyciu zera matematycznego dla przesunięcia. Bez zerowania matematycznego należy dodać 2 Ω dodatkowy błąd w funkcji 2-przewodowych omów. Zakresy 100 Mohm i 1 Gohm są tylko 2-przewodowe. | |||||||
[4]. Ta specyfikacja dotyczy napięcia mierzonego z zacisku wejściowego. Prąd testowy 1 mA jest wartością typową. Zmiana źródła prądu prowadzi do zmian w buck złącza diody. | |||||||
[5]. Specyfikacja AC: Będzie dostępny po 60 minutach nagrzewania, sinusoida, a także prędkość 1/s. | |||||||
[6]. Specyfikacje dotyczą wejścia sinusoidalnego > 5% zakresu. Dla wejść od 1% do 5% zakresu i <50 kHz, należy dodać 0,1% zakresu dodatkowego błędu. Dla częstotliwości od 50 kHz do 100 kHz należy dodać 0,13% zakresu. Zakres pomiarowy 400 VAC jest ograniczony | |||||||
dodatkowego błędu. Dla częstotliwości od 50 kHz do 100 kHz należy dodać 0,13% zakresu. Zakres pomiarowy 400 VAC jest ograniczony do 7,5 x 10^7 V-Hz. | |||||||
[7]. Dostępne są trzy ustawienia prędkości dla niskich częstotliwości: 1/s (3 Hz), 5/s (20 Hz), 20/s (200 Hz). Dodatkowe błędy Nie wystąpią dla częstotliwości większej niż ustawienia filtra. | |||||||
[8]. Specyfikacje dotyczą wejścia sinusoidalnego > 5% zakresu i powyżej 10 μA AC. Dla wejść od 1% do 5% zakresu, należy dodać 0,1% zakresu dodatkowego błędu. | |||||||
[9]. Specyfikacja ta będzie dostępna po 60 minutach nagrzewania i wprowadzeniu fali sinusoidalnej, chyba że określono inaczej. Ta Specyfikacja dotyczy czasu bramki 1 s. | |||||||
[10]. Ta specyfikacja jest dostępna, gdy zarówno fala sinusoidalna, jak i kwadratowa na wejściu ≥ 100 mV. Dla wejścia od 10 mV do 100 mV, % błędu odczytu należy pomnożyć przez 10 razy. | |||||||
[11]. Zakres amplitudy wynosi od 10% do 120% i jest niższy niż 400 VAC. | |||||||
[12]. Wejście ≥ 60 mV, dla częstotliwości od 300 kHz do 1 MHz, w zakresie 100 mV. | |||||||
[13]. Rzeczywisty zakres pomiarowy i błąd przewodu pomiarowego będą ograniczone przez przyjęty przewód pomiarowy. Dokładność przewodu testowego obejmuje wszystkie błędy pomiarów i zmiany temperatury ITS-90. | |||||||
[14]. Specyfikacje dotyczą wejść o pojemności większej niż 10% zakresu. |
- Instrukcja bezpieczeństwa x 1
- Przewód zasilający x 1
- Śrubokręt x 1
- Kabel USB GTL-246 x 1
Uwaga: GTL-246 jest dostępny od numeru seryjnego GEY150001 lub nowszego.
